Съемник гильз блока цилиндров

Белорусский Национальный Технический Университет
Автотракторный факультет
Кафедра «техническая эксплуатация автомобилей»
Курсовой проект по дисциплине «механизация процессов технической эксплуатации»
Тема «съёмник гильз блока цилиндров»
Минск 2018

Курсовая работа 33 с., 3 рис., 6 табл., 6 источников, 0 прил., 3 л. графиче-ского материала формата А1
АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ, ОПИСАНИЕ ТЕХНИ-ЧЕСКОГО ПРЕДЛОЖЕНИЯ, РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТО-СПОСОБНОСТЬ КОНСТРУКЦИИ

Объектом разработки является анализ существующих конструкций съём-ника гильз блока цилиндров, описание технического предложения и расчеты, подтверждающие работоспособность конструкции.
Целью разработки является поиск среди существующих конструкций устройства аналогов, которые могут быть использованы в качестве прототипа для разрабатываемого устройства.
В работе выполнены следующие исследования и разработки: проанализи-рованы существующие конструкции съемника для снятия и укладки коленчатого вала, проведен анализ тенденций развития технических решений, и произведено обоснование прототипов для разработки; также представлено описание техниче-ского предложения и расчеты, подтверждающие работоспособность конструк-ции.
Результаты патентного поиска, чертеж общего вида спроектированного оборудования и чертеж конструкции технического предложения представлены в графической и текстовой форме.

ОГЛАВЛЕНИЕ
Введение 6
1 Назначение и область применения разрабатываемого оборудования 8
2 Технические требования к проектируемому оборудованию 9
3 Анализ существующих конструкций 10
3.1 Регламент поиска 10
3.2 Справка о патентно-информационных исследованиях 16
3.3 Анализ тенденции развития технических решений 18
3.4 Обоснование прототипа 21
4 Описание технического предложения 24
5 Расчёты, подтверждающие работоспособность конструкции 26
6 Описание организации работ с применением разрабатываемого оборудования 30
Заключение 32
Список использованных источников 33

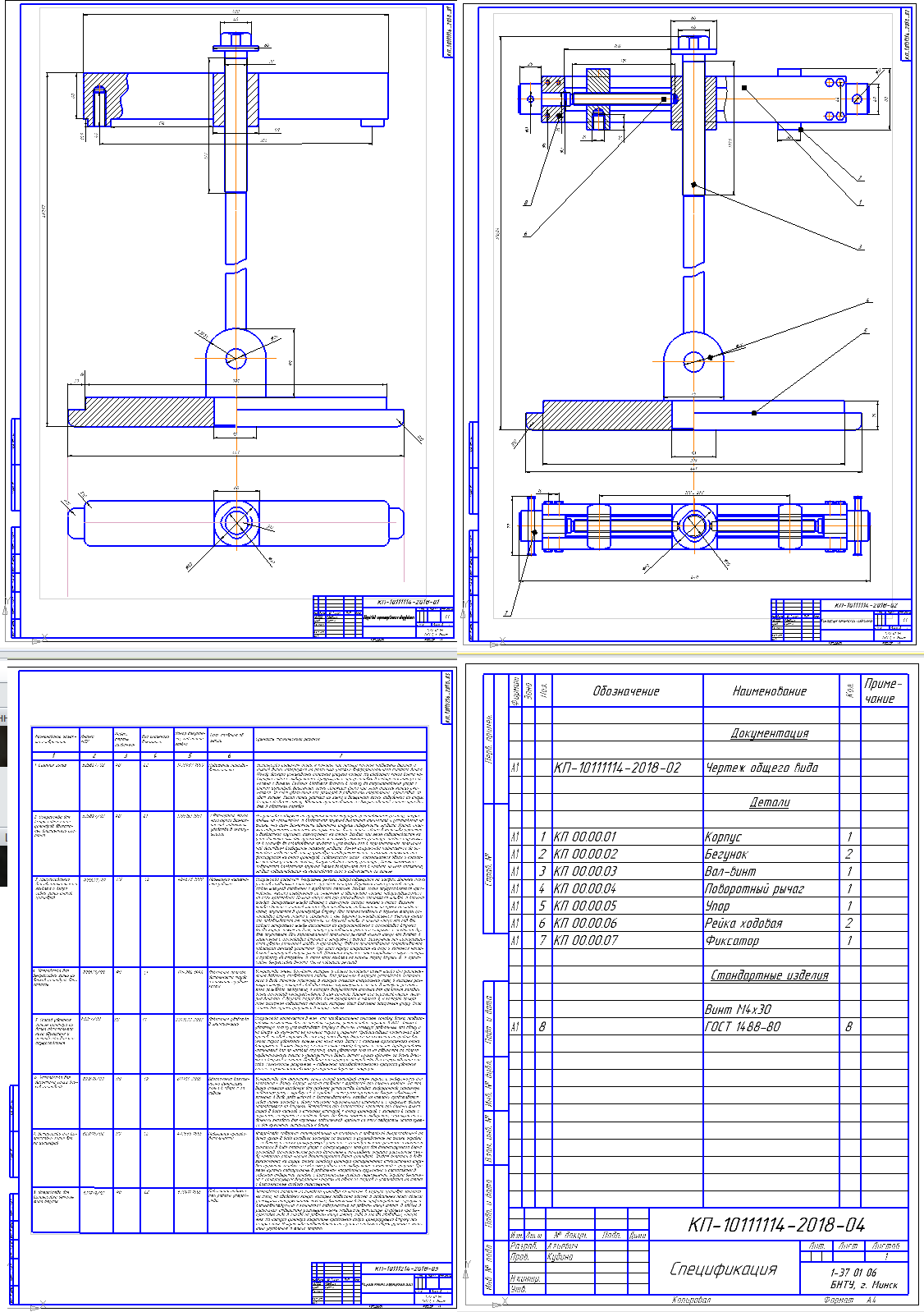

Состав: Чертеж до доработки (общий вид), чертеж после доработки (общий вид), таблица патентного поиска, спецификация. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
курсач агиевич.docx
Спецификация.cdw
Таблица.cdw
Чертеж до доработки.cdw
Чертеж после доработки.cdw
