Съемник универсальный (конструктивная часть)
Сыктывкарский Лесной Институт (СЛИ)
Транспортно-технологический факультет
Кафедра «Технологические, транспортные машины и оборудование»
Расчетно-конструкторская часть ВКР на тему "Съемник универсальный"
В данной работе рассматривается раздел выпускной квалификационной работы (расчетно-конструкторская часть)
Сыктывкар 2011
В здании предприятия будет производится ремонт двигателей автомобилей МАЗ и КамАЗ и для этого необходимо применение специального инструмента и приспособлений. В конструкторской части мною разработан съёмник для спрессовки шестерен кол-го вала, но устройство данного съёмника позволяет использовать его в качестве универсального для спрессовки различных деталей (шкивов, шестерен, колес и т.д.), неподвижных соединений при разборке агрегатов и механизмов автомобилей.
Содержание
Произведены расчеты съемника:
1 на усилие спрессовки,
2 определения ф винта, и напряжения на срез
3 определения допустимой нагрузки заклепки на растяжение и выкалывание пластины.

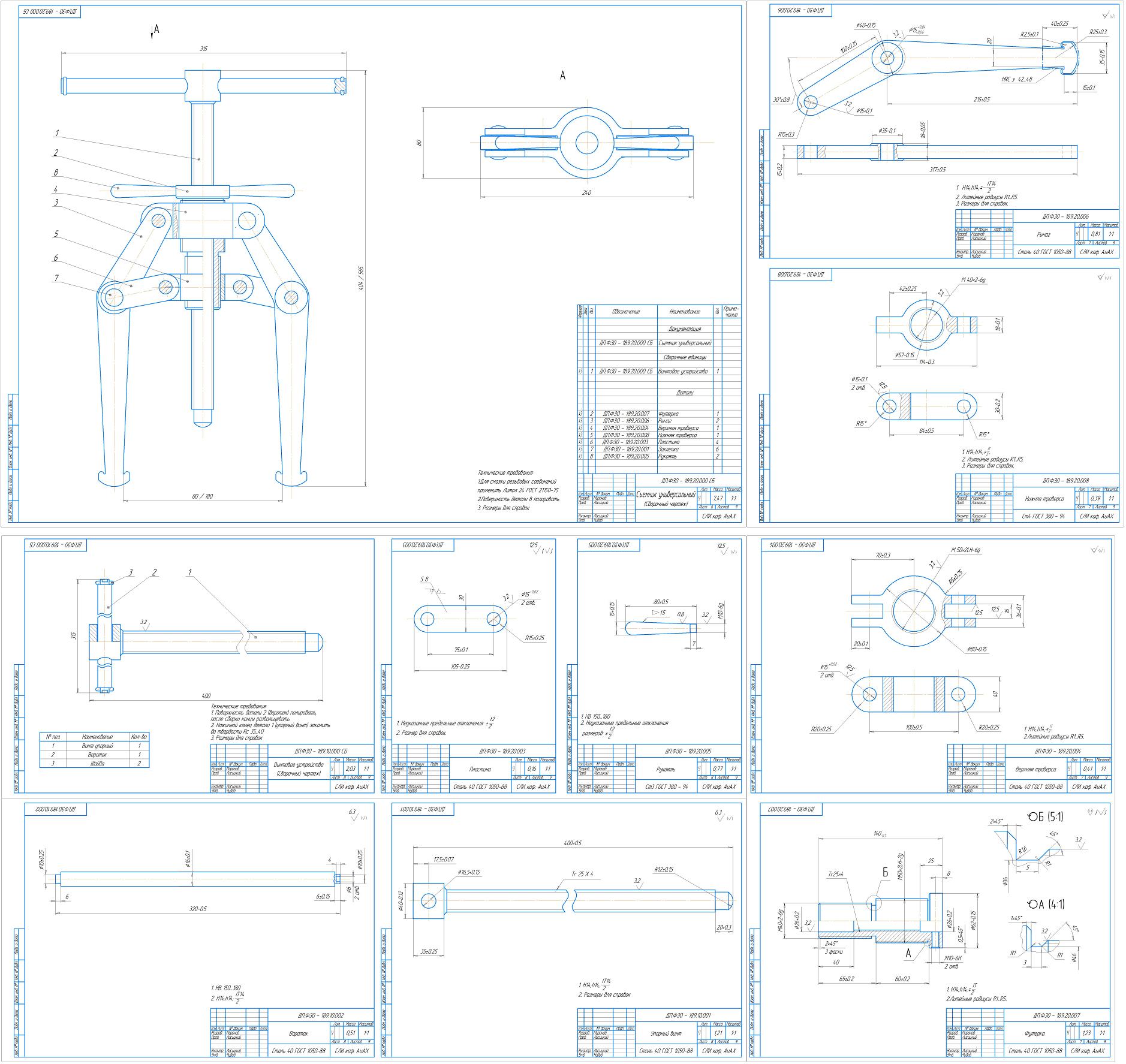

Состав: 1 (А1) - Съемник универсальный (Сборочный чертеж) (ДП.ФЗО - 189.20.000 СБ); 2 (А3) - Рычаг (ДП.ФЗО - 189.20.006); 3 (А3) - Верхняя траверса (ДП.ФЗО - 189.20.004); 4 (А3) - Нижняя траверса (ДП.ФЗО - 189.20.008); 5 (А3) - Футерка (ДП.ФЗО - 189.20.007); 6 (А3) - Винтовое устройство (ДП.ФЗО - 189.10.000 СБ); 7 (А3) - Вороток (ДП.ФЗО - 189.10.002); 8 (А3) - Упорный винт (ДП.ФЗО - 189.10.001); 9 (А4) - Пластина (ДП.ФЗО - 189.20.003); 10 (А4) - Рукоять (ДП.ФЗО - 189.20.005)
