Стенд для правки кузовов легковых автомобилей

0
13
1473
11
2
300

Московский государственный технический Университет им. Н.Э. Баумана
Кафедра «Автомобиле-и тракторостроение»
Курсовой проект по дисциплине «Диагностика и техническое обслуживание автотракторной техники»
На тему «Разработка стенда для правки кузовов легковых автомобилей»
Калуга 2014

В данном проекте рассматривается проектирование автотранспортного предприятия, рациональная организация работы производственно-технической службы для выполнения обслуживания и ремонта автомобилей, эффективная организация труда ремонтно-обслуживающего персонала, подбор, разработка технологического оборудования.

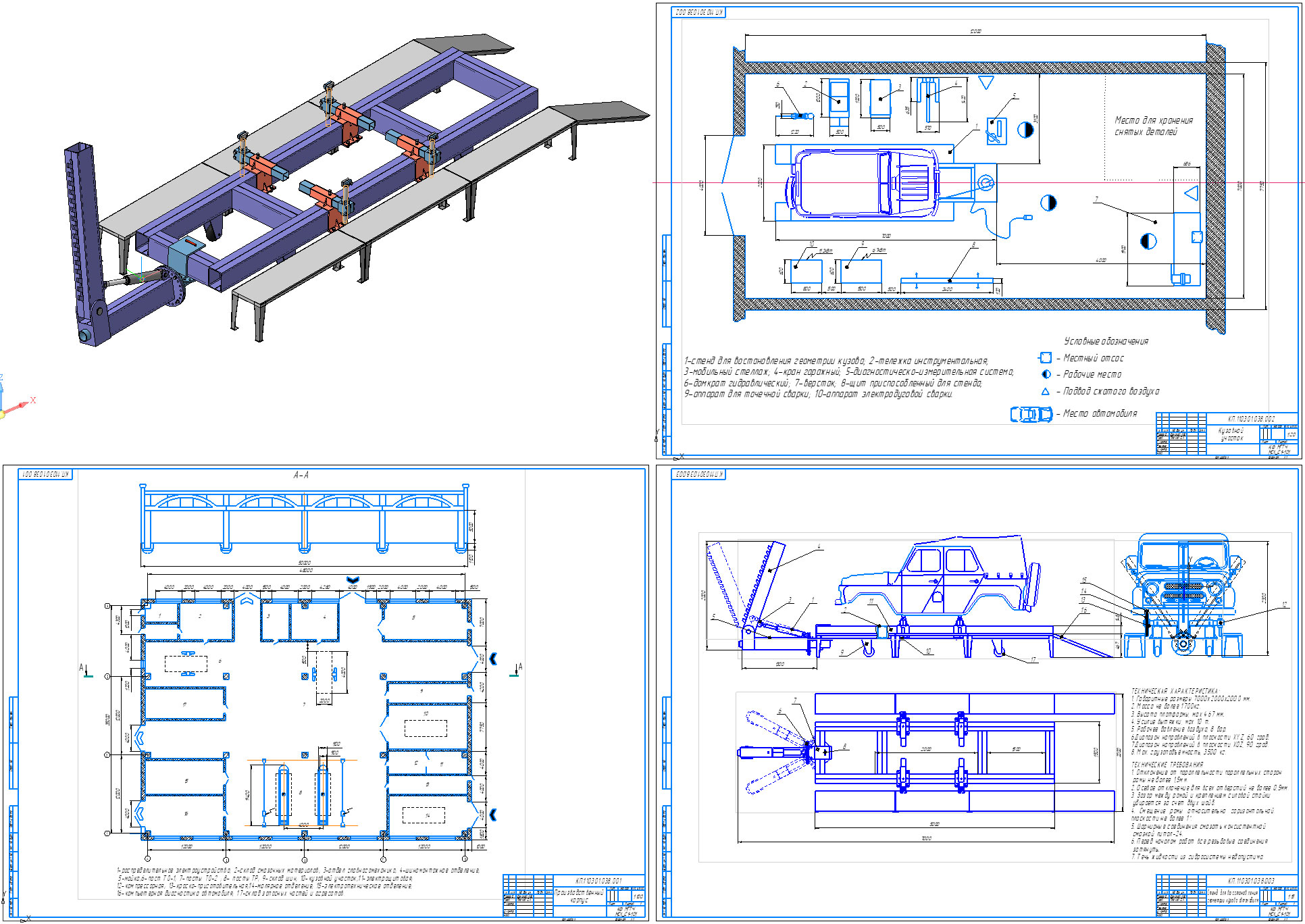

Проектируемый стенд предназначен для правки кузова легкового автомобиля при его восстановлении после аварии. Устройство стенда позволяет достаточно- таки точно восстанавливать правильные формы кузова.
Стенд представляет собой сложную рамную конструкцию. Он состоит из сварной рамы, силового элемента, комплекта заездных платформ и захватных приспособлений. Силовое устройство представляет собой трехшарнирный силовой рычаг. Рабочий ход силового рычага осуществляется под непосредственным воздействием гидравлического устройства, состоящего из гидронасоса и гидроцилиндра. Угол наклона поворотной балки (по отношению к вертикальному положению) по необходимости может быть выбран в ту или иную сторону на величину ±90° с шагом 15° (13 положений). Неподвижная балка может быть при установке повернута относительно рамы на угол ±60° с шагом 15° (9 положений). Всё это позволяет достаточно точно обеспечить необходимое направление приложения растягивающих усилий. Угловое перемещение рычага составляет 30°.
