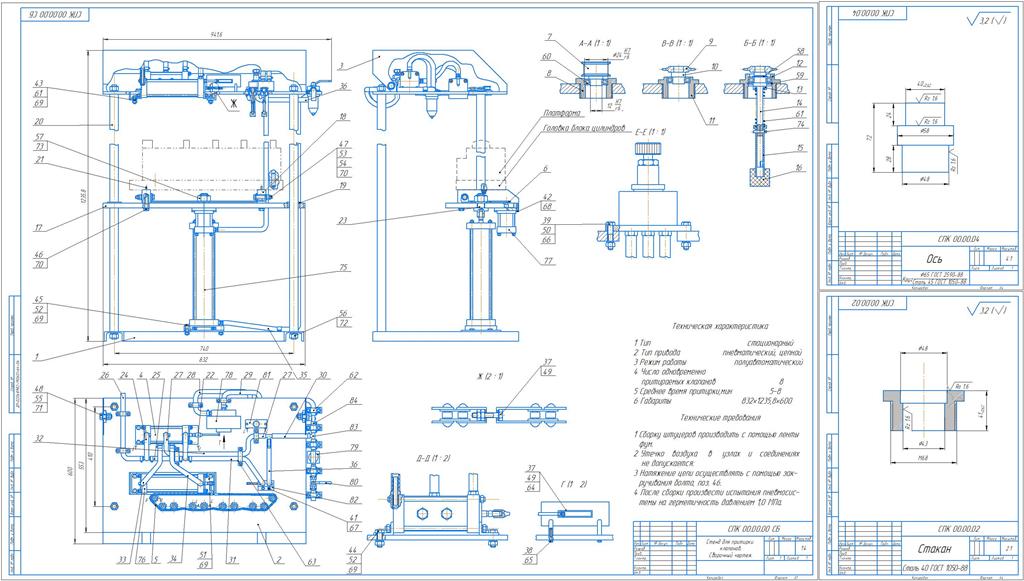

Стенд для притирки клапанов автомобиля ЗИЛ - 130

Курсовой проект по дисциплине «ОПЭТО»
«Стенд для притирки клапанов автомобиля ЗИЛ - 130»

Станок для притирки клапанов, модель НР-7003/2.
По целевому назначению приспособления, применяемые в ремонтном производстве, подразделяются на пять групп:
1) Разборочно-сборочные - для соединения сопрягаемых деталей сборочных единиц, крепления базовых деталей собираемых изделий, предварительного деформирования собираемых упругих элементов изделий, разъединения и соединения элементов изделий, требующих приложения больших усилий, и др.;
2) Станочные - для выполнения всех видов механической обработки на станках;
3) Для крепления рабочих инструментов;
4) Для захвата, перемещения и изменения положения восстанавливаемых деталей;
5) Контрольные - для проверки качества ремонта или технического состояния изделий.

Оглавление

Введение 2
1. Исходные данные для разработки изделия 4
1.1 Общая характеристика изделия 4
1.2 Характеристика объекта технического воздействия 5
2. Обоснование варианта разработки изделия 8
2.1 Анализ существующих конструкций 8
2.1.1 Пневматическая дрель для притирки клапанов, модель 2213. 8
2.1.2 Станок для притирки клапанов, модель 9
2.1.3 Стенд для притирки клапанов в головке цилиндров, модель 6601-19 11
2.2 Выбор вариантов изделия и его разработки 12
2.3 Техническое обоснование изделия 12
2.3.1 Общая схема изделия 12
2.3.2 Функциональная схема изделия 13
2.3.3 Обоснование и расчет размеров изделия 14
3. Разработка эскиза и компоновки изделия 16
4 Технический проект изделия 17
4.1 Разработка структуры изделия 17
4.2 Технические расчеты приспособления 17
5. Разработка конструкторских документов 19
5.1 Проработка комплектности конструкторских документов 19
6 Экономический расчет модернизации изделия 20
6.1 Расчет стоимости изготовления изделия 20
6.2 Расчет полной стоимости реконструкции 20
Заключение 21
Список использованной литературы 22
