Стенд для струйной очистки шин

0
3
194
1
0
100

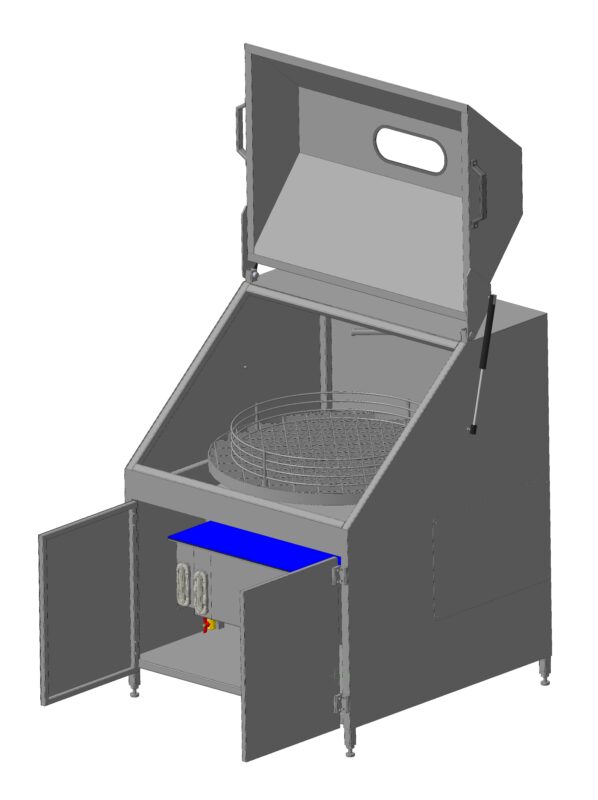

Эскизный проект стенда для струйной очистки (мойки) шин применяется для технологической мойки шин автомобиля перед балансировкой. Используемая вода подвергается очистке в отстойнике для многократного использования. Устанавливается в пунктах шиномонтажа.
На вращающуюся решётку помещается колесо (рамка для точного центрирования). При вращении платформы происходит очистка струей (струями) воды под давлением, нагнетаемым насосом.
Сборка 3D моделей в масштабе 1:1.
Габариты стенда 1000х1000х1300 мм
Моделирование твёрдотельное.
