Стенд для закрепления агрегатов

Омский Автотранспортный колледж
Дисциплина: Техническое обслуживание и ремонт автомобильного транспорта
Омск 2018

Стенд предназначен для закрепления на нем агрегатов с дальнейшей их разборкой. Основное назначение стенда – это разборка КПП, также на нем можно установить гидравлический усилитель руля, водяной насос и т.д.
Тип: передвижной, грузоподъемность 100 кг.

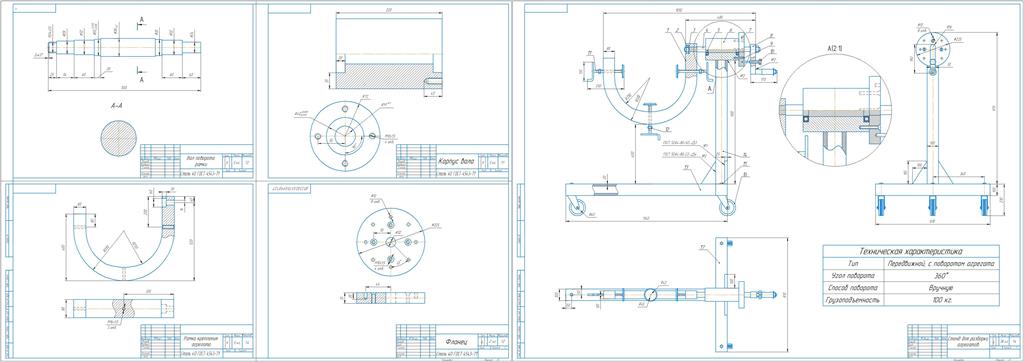

Состав: Стенд (СБ), Деталировка (Вал поворота рамки, Корпус вала, Рамка крепления агрегата, Фланец), Спецификация, Описание, Обзор существующих конструкций, Техника безопасности при работе со стендом, Прочностной расчет. Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Спецификация.spw
Деталир.cdw
Описание.docx
Сборка.cdw
