Стенд проверки автомобильных форсунок
Устройство предназначено для испытания и регулировки форсунок дизельных двигателей.

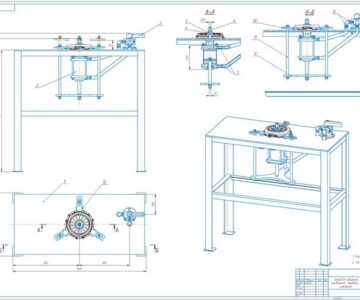

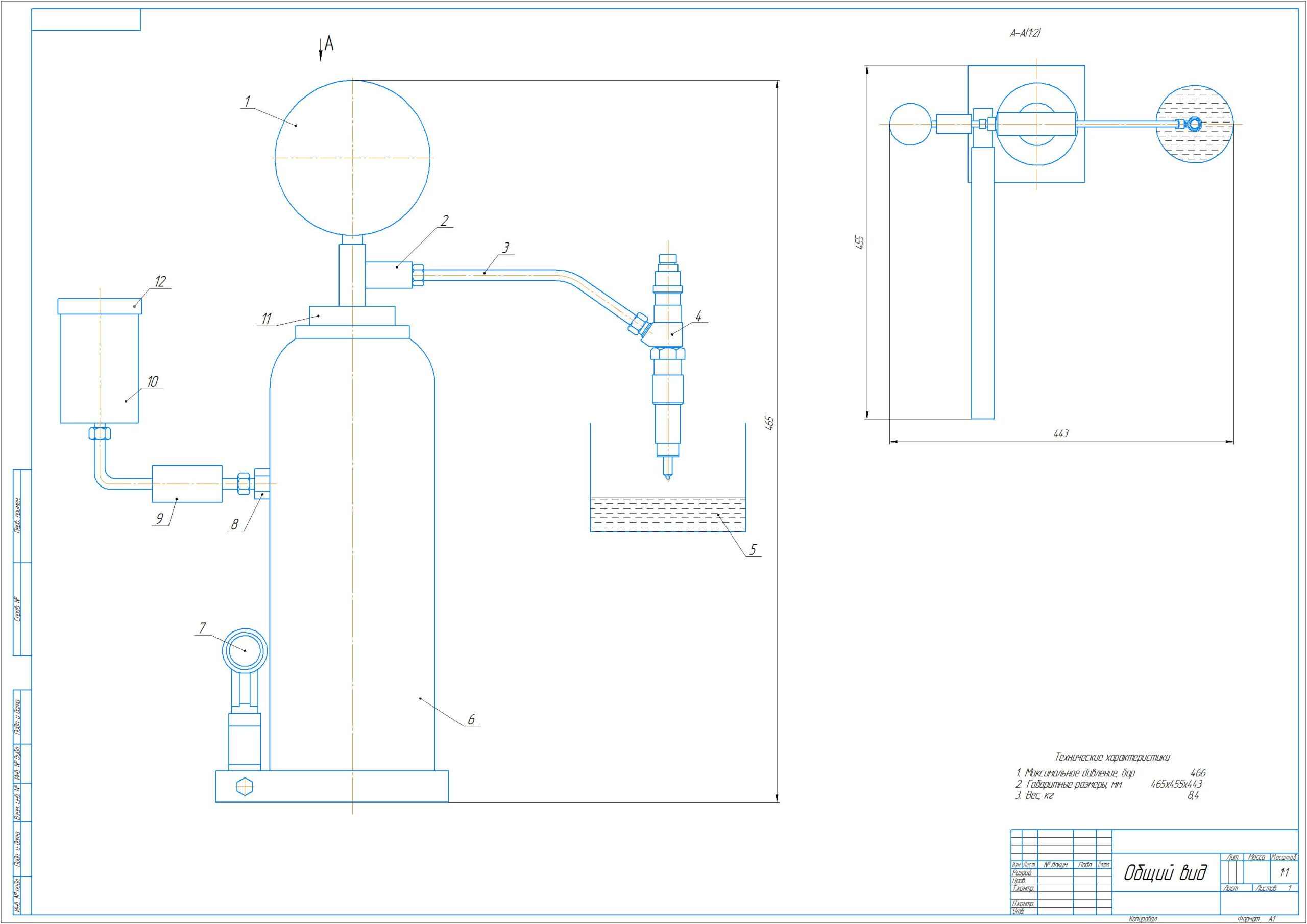

Изготовляется стенд из гидравлического домкрата, состоит из корпуса, насоса, манометра, бака для топлива, фильтра, переходника, трубопровода высокого давления, емкости для улавливания топлива, клапана сброса давления.
Форсунку предварительно снимаются с двигателя, закрепляют на трубопроводе высокого давления. Топливо из бака через фильтр поступает в корпус домкрата, откуда насосом при помощи рукоятки под давлением подается на форсунку через трубопровод. Контроль давления осуществляется по манометру. При создании необходимого давления происходит срабатывание форсунки, то есть распыл топлива в емкость. Сброс давления производится клапаном. Таким образом проверяется степень засоренности или размытости распыливающих отверстий распылителя. При необходимости форсунки регулируются или ремонтируются и снова проверяются на стенде. Если форсунка не подлежит регулировки или ремонту её меняют на новую.
Такой метод позволяет контролировать качество работы форсунок, а главное - выровнять их производительность.
Состав: Общий вид стенда, спецификация, деталировка
Софт: КОМПАС-3D 18.1
