Московский государственный технический университет им Н.Э. Баумана
Содержание
Введение 4
1. Анализ существующих конструкций, выбор ноебходимого технического решения 6
1.1 Устройство тормозной системы 6
1.2 Принцип работы тормозной системы 11
2. Тормозная система автомобиля «Subaru Impreza WRX STi». Описание конструкции и условия эксплуатации 12
2.1 Тормозная система марки Brembo для автомобиля «Subaru Impreza WRX STi» 16
3. Расчет элементов тормозного привода и управления автомобиля «Subaru Impreza WRX STi» 21
3.1 Выбор типа и основных размеров тормозного механизма и его привода 21
3.2 Определение выходных параметров, обеспечивающих требуемую эффективность тормозной системы и устойчивость КМ при её торможении 22
3.3 Прочностной расчет отдельных деталей тормозного механизма и его привода 25
4. Процесс технического обслуживания тормозной системы автомобиля «Subaru Impreza WRX STi» 27
5. Меры безопасности при проведении ТО или ремонта тормозной системы автомобиля «Subaru Impreza WRX STi» 30

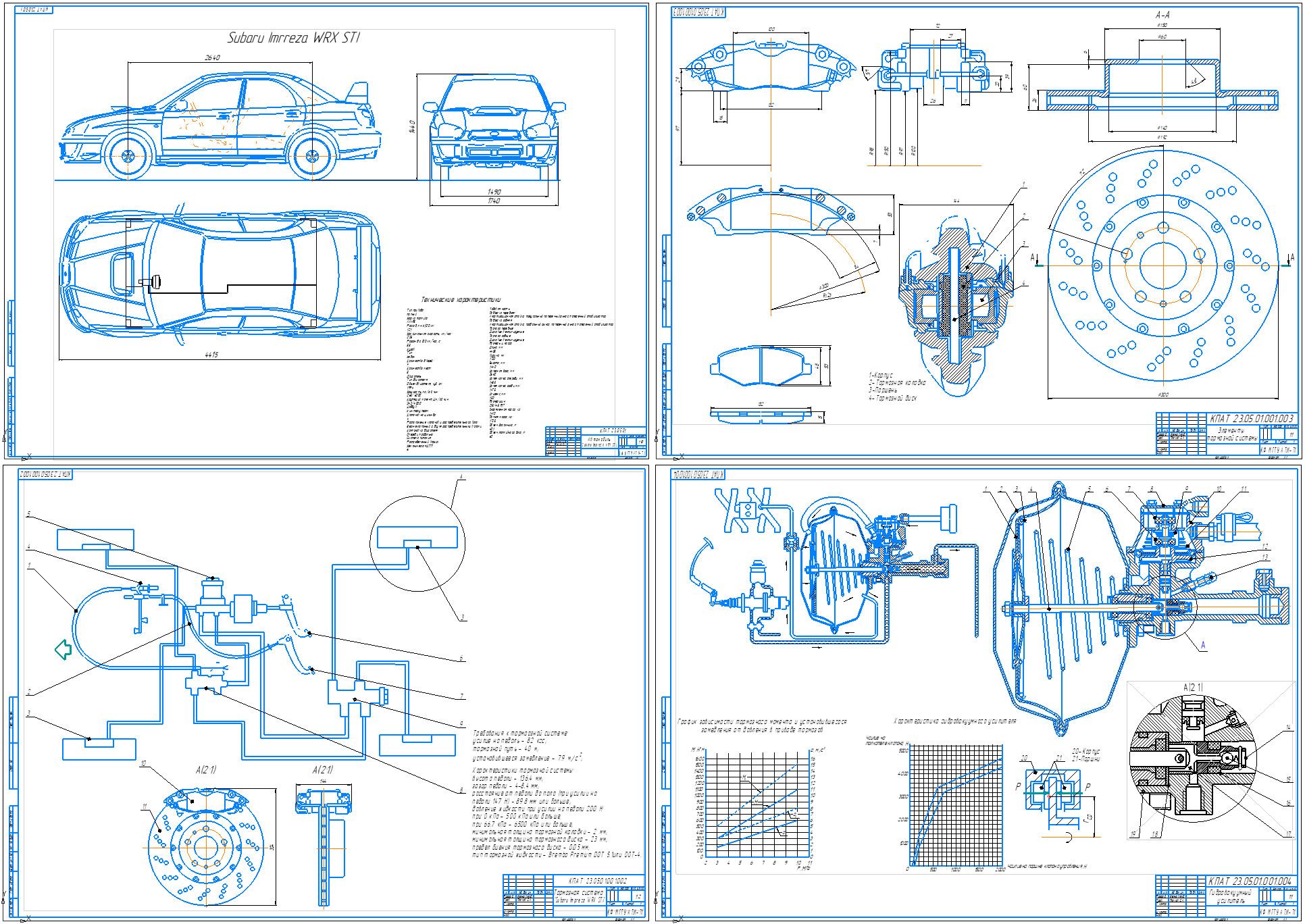

Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке.
Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а следовательно, эффективность при эксплуатации автомобиля.
К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения.
Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.
Характеристики тормозной системы:
высота педали - 136.4 мм;
зазор педали - 4-8.4 мм;
расстояние от педали до пола (при усилии на
педали 147 Н) - 89.8 мм или больше;
давление жидкости при усилии на педали 200 Н:
при 0 кПа - 500 кПа или больше,
при 66.7 кПа - 6500 кПа или больше;
минимальная толщина тормозной колодки - 2 мм;
минимальная толщина тормозного диска - 23 мм;
предел биения тормозного диска - 0.05 мм;
тип тормозной жидкости - Brembo Premium DOT 5.1или DOT-4.
