Стенд для проверки масляных насосов

Сибирский государственный автомобильно-дорожный университет
Кафедра эксплуатации и ремонта автомобилей
Конструкторская часть по проектированию оборудования для предприятий фирменного сервиса
На тему: "Стенд для проверки масляных насосов"

Область применения стенда КИ – 28199: предприятия, занимающиеся ремонтном, обслуживанием дизельных двигателей и коробок передач и может быть использован на предприятиях, занимающихся обслуживанием, контролем и устранением неисправностей, испытаниями после устранения неисправностей НМШ. Стенд может быть использован на машинно-технологических станциях, занимающихся обслуживанием и капитальным ремон-том НМШ, испытанием и обкаткой их после сборки.
Новизна разработки стенда: внедрены новые методы и устройства для контроля и испытания насосов масляных шестеренных и полнопоточных масляных фильтров. На стенде могут испытываться разные насосы типа НМШ. Создаваемые режимы позволяют более ка-чественно и точно контролировать выходные параметры, характеризующие техническое со-стояние НМШ. Температурный режим рабочей жидкости контролируется и автоматически поддерживается в период испытания насосов.
Характеристики стенда КИ-28199:
- габариты: 1600х900х1850 мм;
- масса: 760 кг;
- производительность: 8 шт/ч;
- установленная мощность: 3,5 кВт.

КОНСТРУКТОРСКИЙ РАЗДЕЛ 2
3.1 РАСЧЕТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИ СТЕНДА ДЛЯ ИСПЫТАНИЯ МАСЛЯНЫХ НАСОСОВ 6
3.2 ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ПРОВЕРКИ МАСЛЯНОГО НАСОСА 8
3.2.1 УСЛОВИЯ РАБОТЫ СТЕНДА, ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ 8
3.2.2 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ 9

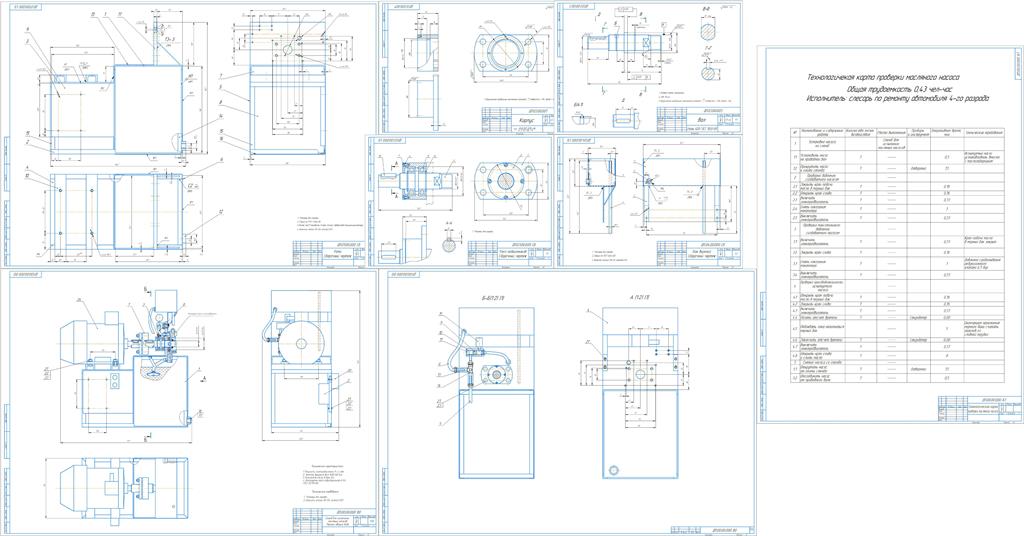

Чертеж рамы без спец-ции!!!!
