Тормозной барабанный механизм ВАЗ-2107

Барабанная жидкостная тормозная система автомобиля ВАЗ 2101-2107 предназначенная для уменьшения скорости, остановки и удержания в стояночном положении автомобиля.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Сборка тормозного барабана\Барабан гальмівний.m3d
Сборка тормозного барабана\Вісь гальмівної колодки.m3d
Сборка тормозного барабана\Защитная пластина.m3d
Сборка тормозного барабана\Кільце ущільнююче.m3d
Сборка тормозного барабана\Колодка гальмівна.a3d
Сборка тормозного барабана\Накладка фрикційна.m3d
Сборка тормозного барабана\Палець фіксуючий.m3d
Сборка тормозного барабана\Пластина колодки.m3d
Сборка тормозного барабана\Пластина кріплення накладки.m3d
Сборка тормозного барабана\Пластина-фіксатор.m3d
Сборка тормозного барабана\Полуось.m3d
Сборка тормозного барабана\Поршень.m3d
Сборка тормозного барабана\Притискна пластина підшипника.m3d
Сборка тормозного барабана\Пружина нижня.m3d
Сборка тормозного барабана\Пружина.m3d
Сборка тормозного барабана\Розпорка.m3d
Сборка тормозного барабана\Сборка.a3d
Сборка тормозного барабана\Тарілка пружини.m3d
Сборка тормозного барабана\Тарілка.m3d
Сборка тормозного барабана\Тяга стоянкового гальма.m3d
Сборка тормозного барабана\Цилиндр.m3d
Сборка тормозного барабана\Чулок.m3d
Сборка тормозного барабана\Шпилька направляюча.m3d
Сборка тормозного барабана\Шпилька.m3d

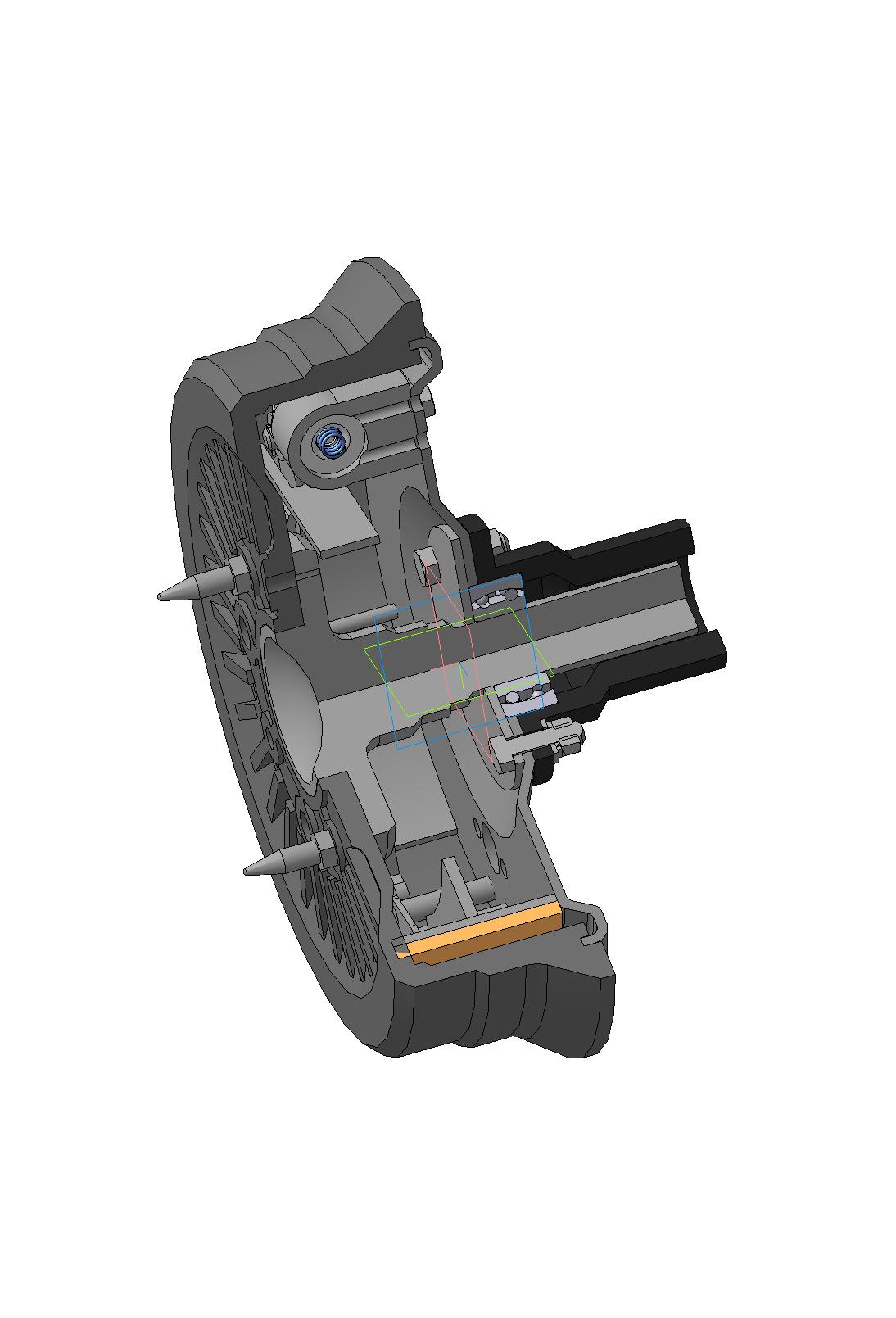

Сборка тормозного барабана
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2017-04-21 в 22:21 Ответить

тормозная колодка гиганская

2
2017-04-24 в 09:48 Ответить

В плане толщины фрикционной накладки или в общем?

3
2017-05-03 в 22:20 Ответить

в том плане что она шире чем предусмотренное для нее место, т.е. этот узел невозможно будет собрать при его изготовлении
