Тяговый расчет трактора ЮМЗ-6 и автомобиля Урал 4320

БарГУ
Кафедра механизация и энергообеспечение производства
Курсовой на тему "Тяговый расчет трактора и автомобиля"
Барановичи
2017

Исходными данными для расчета трактора являются:
- прототип трактора – ЮМЗ-6;
- прототип двигателя – Д-65;
- число передач КПП трактора – 5;
- номинальная частота вращения коленчатого вала трактора – 27,8 с-1;
- скорость трактора на первой передаче – 2,3 м/с;
- агрофон – стерня;
- тяговое номинальное усилие на первой передаче Ркр н1– 14,4 кН.

Исходными данными для расчета автомобиля являются:
1.Прототип автомобиля – Урал-4320;
2.Прототип двигателя - КамАЗ-740;
3.Число передач – 5;
4.Номинальная частота вращения коленчатого вала – 43,4 с-1;
5.Отношение частоты вращения max/ном λ=n_v/n_N =1,0;
6.Приведенный коэффициент сопротивления дороги - при V_max, Ψ_V=0,031;
7.Максимальный коэффициент сопротивления дороги Ψ_max=0,32;
8.Площадь лобовой поверхности автомобиля F=4,36 м^2;
9.Максимальная скорость автомобиля на высшей передаче V_max=24,5 м/с;
10.Коэффициент эффективной обтекаемости автомобиля – K_W=0,5 кг⁄м^3 ;
11.Коэффициент грузоподъемности автомобиля – η_Q=1,17.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1. Тяговый расчет трактора 5
1.1. Задачи расчет и исходные данные 5
1.2. Определение рабочего тягового диапазона 5
1.3. Определение эксплуатационной массы трактора 6
1.4. Расчет основных рабочих скоростей 8
1.5. Определение динамического радиуса ведущих колес 9
1.6. Расчет передаточных чисел трансмиссии 10
1.7. Определение коэффициента полезного действия (КПД) трансмиссии 12
1.8. Определение номинальной эксплуатационной мощности двигателя трактора 13
2. Расчет и построение характеристики двигателя и тяговой характеристики трактора 15
2.1. Подготовка исходных данных для расчета 15
2.2. Расчет регуляторной характеристики двигателя 15
2.3. Расчет тяговой характеристики трактора 19
2.4. Построение тяговой характеристики трактора 21
2.5. Анализ расчетных параметров трактора и тяговых характеристик трактора 24
3. Расчет и построение динамической и экономической характеристик автомобиля 26
3.1. Задачи расчета и исходные данные 26
3.2. Определение исходных параметров для расчета автомобиля 26
3.3. Расчет и построение внешней скоростной характеристики двигателя.30
3.4. Определение передаточных чисел трансмиссии 32
3.5. Расчет и построение динамической характеристики автомобиля 36
3.6. Расчет и построение экономической характеристики автомобиля 38
3.7. Расчет динамической характеристики 42
ЗАКЛЮЧЕНИЕ 43
Список использованных источников 45

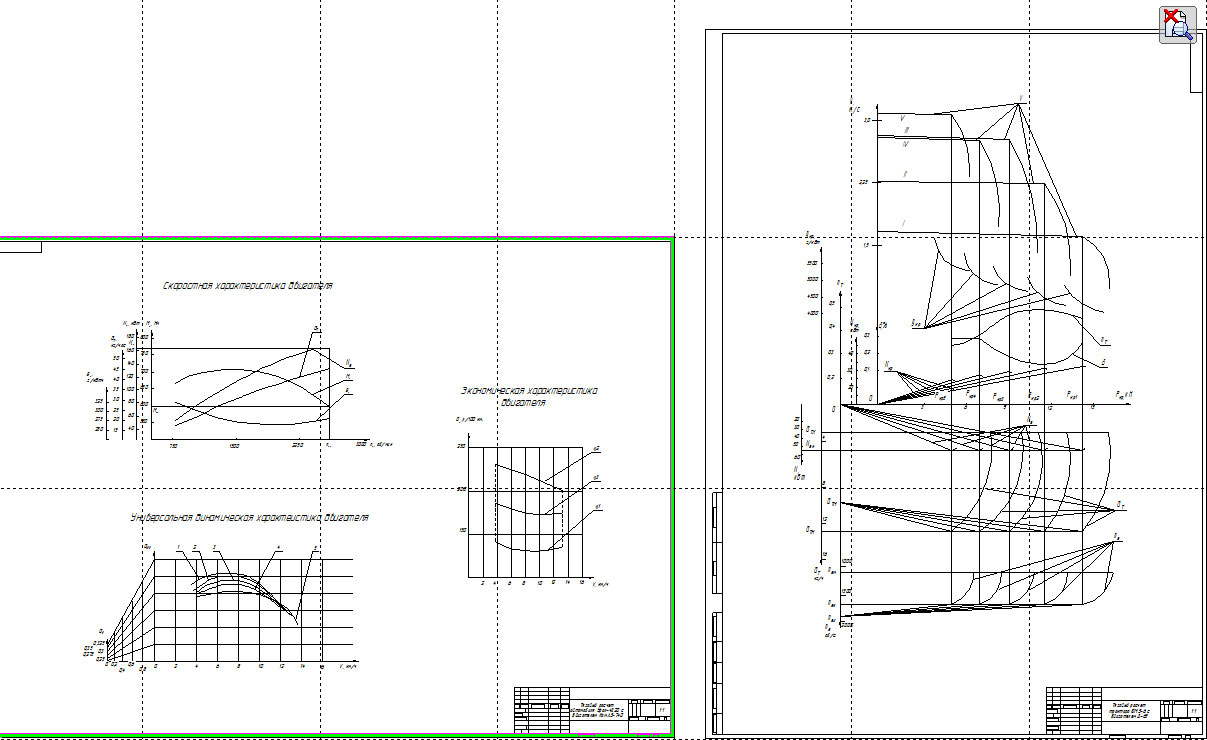

Состав: Тяговый расчет трактора,Тяговый расчет автомобиля, пояснительная, реферат Язык документа
