Установка для наплавки одноосных деталей вращения

Представлена конструкторская часть дипломного проекта. В ней проектируется Установка для наплавки тел вращения проволокой в среде защитных газов. Произведён расчёт механизма подачи наплавочной проволоки. Содержит 4 листа формата А1 графической части, 3 страницы расчёта.

Техническая характеристика
Мощность привода, кВт 3
Обороты шпинделя, мин 0 - 1500
Максимальный диаметр вала, мм 200
Максимальная длина вала, мм 1200
Ток наплавки, А 1 - 70
Напряжение наплавки (постоянное), В 0,5 - 100

Состав: Наплавочная установка. Вид 1 (СБ), Наплавочная установка. Вид 2 (СБ), Приспособление для наплавки (СБ), Механизм подачи проволоки (СБ), Спецификации, ПЗ (Расчёт и описание механизма подачи проволоки) Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Установка для наплавки одноосных деталей вращения

Просмотр файлов

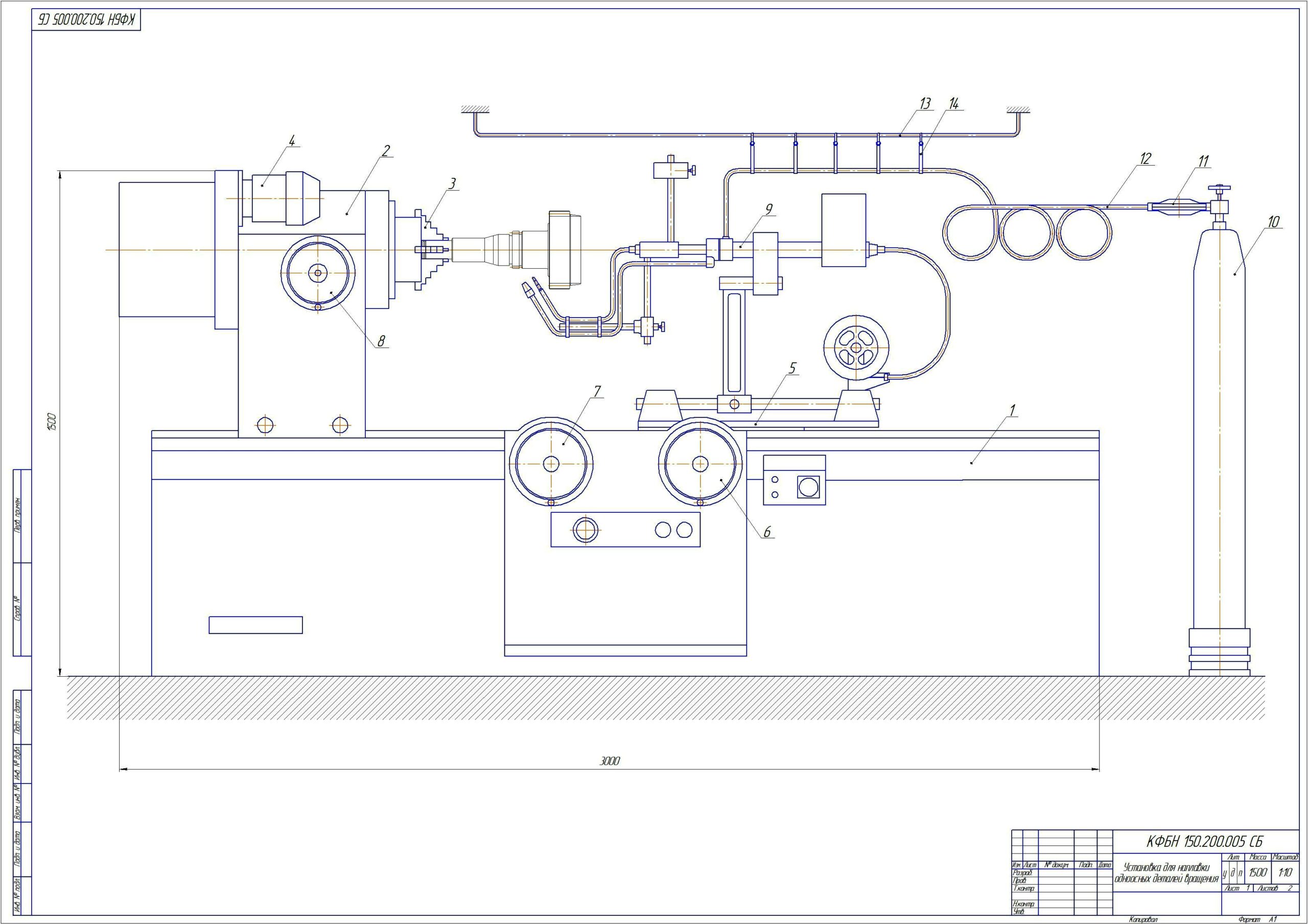

Наплавка\Л.1 Наплавочная установка.cdw
Наплавка\Л.2 Наплавочная установка
Наплавка\Л.3 Приспособление для наплавки.cdw
Наплавка\Л.4 Механизм протяжки проволоки.cdw
Наплавка\Расчёт.doc
Наплавка
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2015-04-14 в 18:16 Ответить

Если это конструкторская, то недоделанная. Так как к чертежам не хватает деталировки. Хотя бы на один лист А1 (4-8 деталей). Даже у техникума есть чертеж А1 как минимум деталировки. Доработайте пожалуйста.

2
vasilyu
2015-10-21 в 18:27 Ответить

Есть чертеж сварочной головки в среде защитного газа для наплавки вала на токарный станок

3
2017-06-09 в 18:53 Ответить

А что конкретно за модель? Или на базе чего сделана?

4
2017-06-09 в 19:19 Ответить

База - какой-то стандартный токарный станок (модель не помню, давно дело было), а остальное - полностью авторская разработка.
