Устройство для замера угла подъема платформы самосвала

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
АВТОТРАКТОРНЫЙ ФАКУЛЬТЕТ
КАФЕДРА «ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ»
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА КУРСОВОГО ПРОЕКТА
ПО ДИСЦИПЛИНЕ «СРЕДСТВА ТЕХНИЧЕСКОГО ОСНАЩЕНИЯ
СЕРВИСА»
ТЕМА «УСТРОЙСТВО ДЛЯ ЗАМЕРА УГЛА ПОДЪЕМА ПЛАТФОРМЫ САМОСВАЛА»
Минск 2018

Курсовой проект 25 с., 5 рис., 7 табл., 3 источника, 0 прил., 3 л. графического материала формата А1

АНАЛИЗ СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ, ОПИСАНИЕ ТЕХНИЧЕСКОГО ПРЕДЛОЖЕНИЯ, РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТОСПОСОБНОСТЬ КОНСТРУКЦИИ

Объектом разработки является анализ существующих конструкций устройства для замера угла подъема платформы самосвала, описание технического предложения и расчеты, подтверждающие работоспособность конструкции.
Целью разработки является поиск среди существующих конструкций устройства аналогов, которые могут быть использованы в качестве прототипа для разрабатываемого устройства.
В работе выполнены следующие исследования и разработки: проанализированы существующие конструкции устройства для замера угла подъема плат-формы самосвала, проведен анализ тенденций развития технических решений, и произведено обоснование прототипов для разработки; также представлено описание технического предложения и расчеты, подтверждающие работоспособность конструкции.
Результаты патентного поиска, чертеж общего вида спроектированного оборудования и чертеж конструкции технического предложения представлены в графической и текстовой форме.

ОГЛАВЛЕНИЕ

Введение…………………………………………………………………….………..7
1 Назначение и область применения разрабатываемого оборудования………... 8
2 Технические требования к проектируемому оборудованию………………….. 9
3 Анализ существующих конструкций…………………………………………...11
3.1 Регламент поиска………………………………………………………….11
3.2 Справка о патентно-информационных исследованиях………………...12
3.3 Анализ тенденции развития технических решений…………………….19
3.4 Обоснование прототипа…………………………………………………..22
4 Описание технического предложения…………………………………………..28
5 Расчёты, подтверждающие работоспособность конструкции………………...29
6 Описание организации работ с применением разрабатываемого
оборудования…………………………………………………………….…………39
Заключение…………………………………………………………………………40
Список использованных источников……………………………………………..41

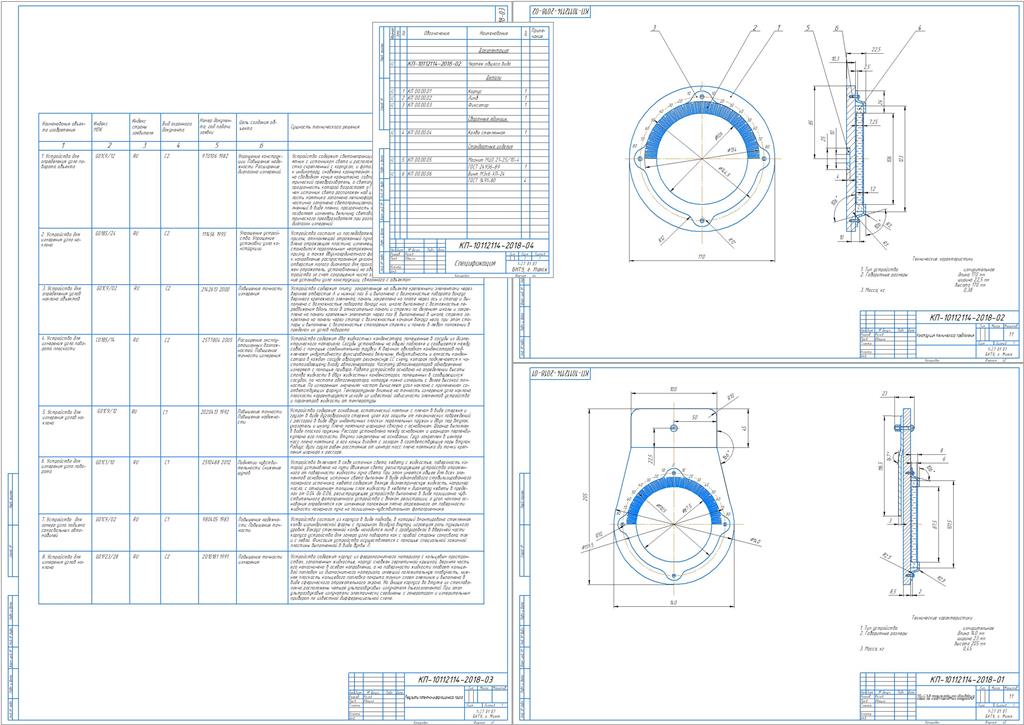

Состав: Устройство замера угла до доработки (СБ), Устройство замера угла после доработки (СБ), спецификация, таблица патентного поиска Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Устройство для замера угла подъема платформы самосвала

курсач.docx
Спецификация.cdw
Таблица.cdw
Чертеж до доработки.cdw
Чертеж после доработки.cdw
