Устройство ультразвуковой очистки

Устройство ультразвуковой очистки (далее УЗО) предназначено для удаления смолистых отложений, лака, кокса с элементов систем впрыска и карбюратора; свечей зажигания, а также с любых мелких деталей сложной формы.
В основу работы УЗО положен принцип акустической кавитации. Суть явления заключается в том, что под воздействием интенсивной звуковой волны жидкость разрывается, образуя в качестве разрывов мельчайшие пузырьки, заполненные газом и паром. Эти пузырьки называются кавитационными и возникают в областях разрежений звуковой волны; время жизни кавитационных пузырьков невелико, уже следующая за фазой разрежения фаза сжатия звуковой волны приводит к схлопыванию большей их части. При схлопывании кавитационного пузырька, которое происходит очень быстро, возле него возникает огромное давление, порождающее в жидкости ударную волну, которая эффективно очищает помещенный в жидкость предмет.

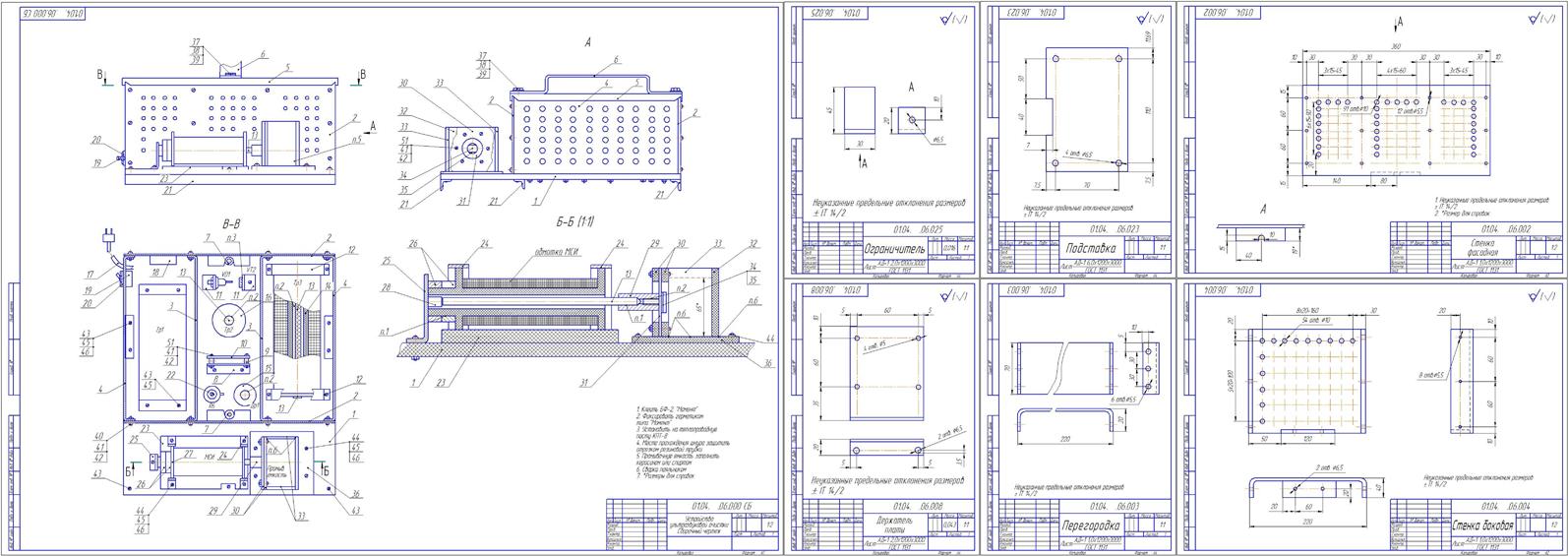

Состав: Сборочный чертёж (СБ), деталировка (держатель платы, ограничитель, перегородка, подставка, стенка боковая, стенка фасадная), спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация-сборка.spw
сборка.cdw
Деталировка/
Деталировка/Стенка фасадная.cdw
Деталировка/Держатель платы.cdw
Деталировка/Подставка.cdw
Деталировка/Перегородка.cdw
Деталировка/Ограничитель.cdw
Деталировка/Стенка боковая.cdw
описание устройства.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: repairer
Дата: 2017-04-15
Просмотры: 649
5 комментариев
    1

    графические файлы не открываются, выдает сообщение о неправильной структуре файла, версия КОМПАС V 16

      2

      про 16 сказать не могу . 16.1 у меня открывает без проблем

    3

    есть ли какие-либо расчеты к этим чертежам?

      4

      Нет. В составе заявлена ПЗ, но по факту это один раздел, который представлен в частности 9 листами текста:
      4. КОНСТРУКТОРСКАЯ ЧАСТЬ
      4.1. Назначение разрабатываемого стенда для ультразвуковой очистки
      4.2. Устройство, принцип действия
      4.3. Изготовление, сборка, настройка
      4.4. Эксплуатация
      4.5. Меры безопасности
      и двумя схемами в ней (Электрическая схема устройства для ультразвуковой очистки, Общий вид устройства для ультразвуковой очистки форсунок ):
