Ванна для проверки баков на герметичность

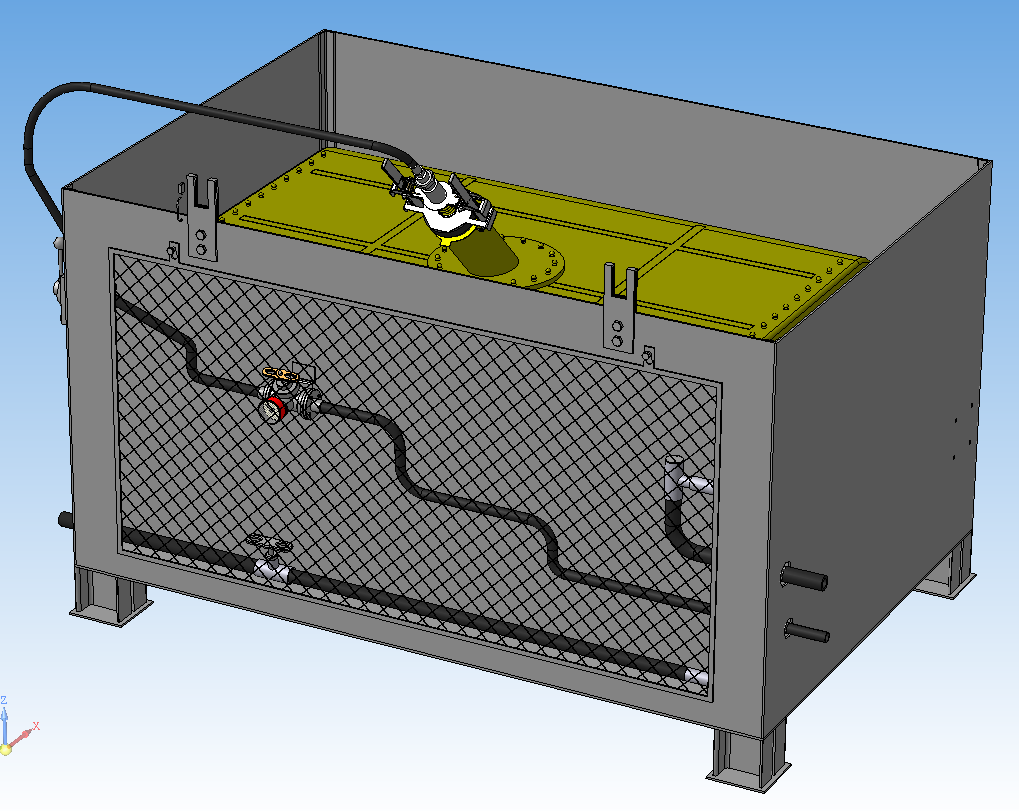

Модель и чертежи ванны для проверки баков на герметичность. Может использоваться в зонах ремонта автомобилей и прочей техники.

Состав: 3D сборка, сборочные и рабочие чертежи Язык документа

Софт: КОМПАС-3D 9

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Ванна для проверки баков на герметичность

Регулятор давления.m3d
Решетка.m3d
Сборка.a3d
Чертеж общего вида.cdw
ванна\Thumbs.db
ванна\~$енка гнутая.m3~
ванна\~$енка лицевая.m3~
ванна\Ванна.a3d
ванна\Высота.m3d
ванна\дно.m3d
ванна\Конштейн рамки.m3d
ванна\Кронштейн.m3d
ванна\Опора 10П.m3d
ванна\Ось.m3d
ванна\Перекладина упора.m3d
ванна\Перекладина.m3d
ванна\Петля.m3d
ванна\Прижим.a3d
ванна\Рамка.a3d
ванна\Стенка гнутая.m3d
ванна\Стенка лицевая.m3d
ванна\Стенка широкая.m3d
ванна\Стенка.m3d
ванна\Стойка.m3d
ванна\Трубка 25х25.m3d
ванна\Шпингалет.m3d
Ванна для испытания на герметичность\Thumbs.db
Ванна для испытания на герметичность\Втулка.cdw
Ванна для испытания на герметичность\Наконечник рабочий.cdw
Ванна для испытания на герметичность\наконечник с резиной.cdw
Ванна для испытания на герметичность\Наконечник.cdw
Ванна для испытания на герметичность\Опора.cdw
Ванна для испытания на герметичность\Пружина рабочий чертеж.cdw
Ванна для испытания на герметичность\Рама СБ.cdw
Ванна для испытания на герметичность\Чертеж общего вида.cdw
наконечник\Thumbs.db
наконечник\Втулка прямая.m3d
наконечник\Втулка.cdw
наконечник\Втулка.m3d
наконечник\Наконечник рабочий.cdw
наконечник\Наконечник с резинкой.a3d
наконечник\наконечник с резиной.cdw
наконечник\Наконечник.a3d
наконечник\Наконечник.cdw
наконечник\Наконечник.m3d
наконечник\Направляющая.m3d
наконечник\Опора.cdw
наконечник\Опора.m3d
наконечник\Пружина кручения.dat_crs
наконечник\Пружина кручения.m3d
наконечник\Пружина рабочий чертеж.cdw
наконечник\Пружина сжатия.m3d
наконечник\Пружина.ccs
наконечник\Резина.m3d
наконечник\Рычаг.m3d
наконечник\Штуцер.m3d
Бак КАМАЗ.m3d
Втулка.cdw
Копия Сборка.a3d
кран отводный.a3d
Кронштейн наконечника.m3d
Кронштейн.m3d
Наконечник рабочий.cdw
наконечник с резиной.cdw
Наконечник.cdw
Опора.cdw
Пневмокран.m3d
Пружина рабочий чертеж.cdw
Рама СБ.cdw
ванна
Ванна для испытания на герметичность
наконечник
