Захват – зацеп колесный универсальный для эвакуации автомобилей

106

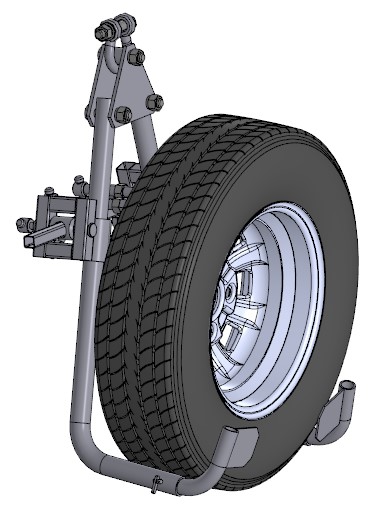

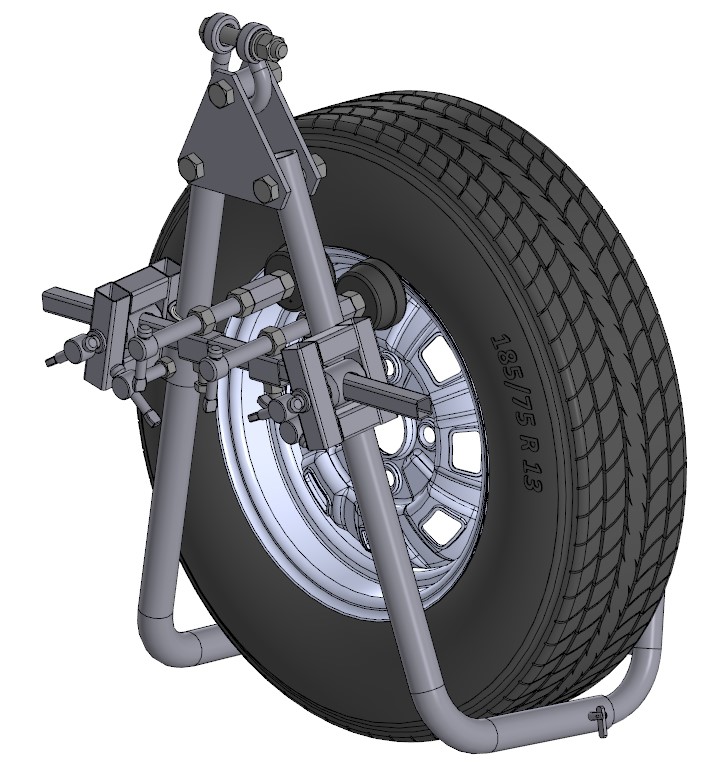

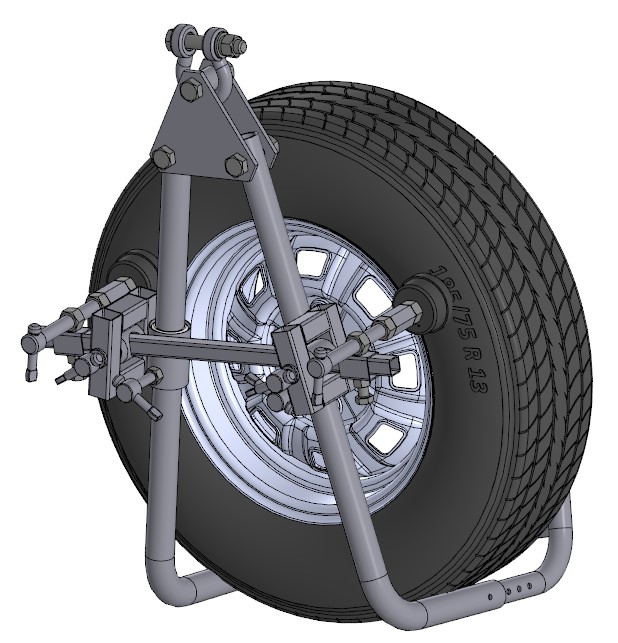

Захват колесный предназначен для зацепа эвакуируемого автомобиля за колесо.
Захват имеет регулировки и может собираться в разной конфигурации в зависимости от размера колеса и места упора в колесо. Упор при захвате колеса может осуществляться как в диск, так и в покрышку.

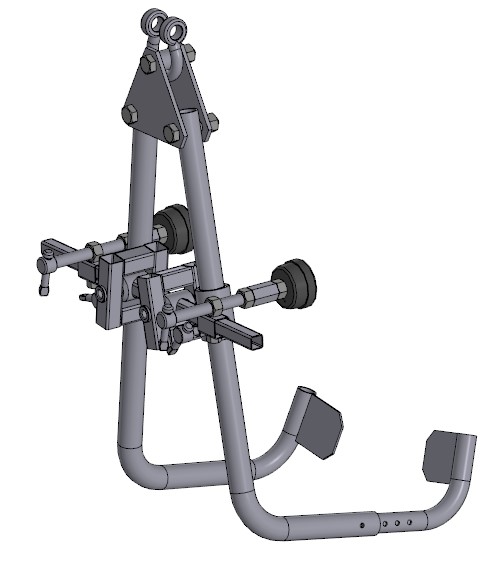

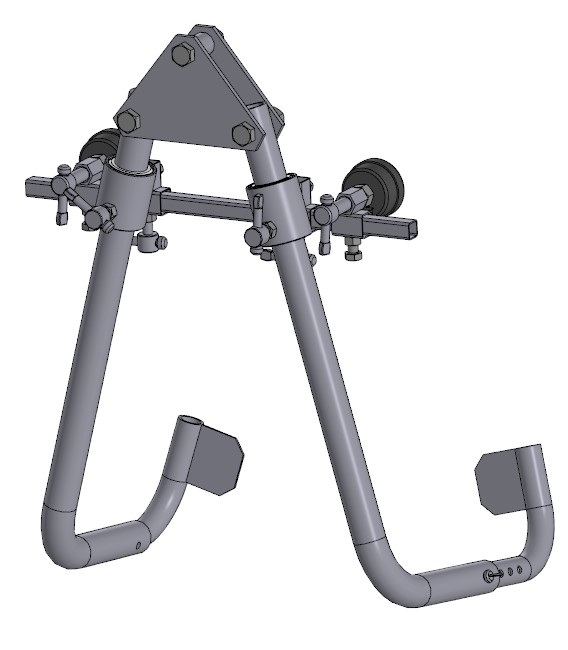

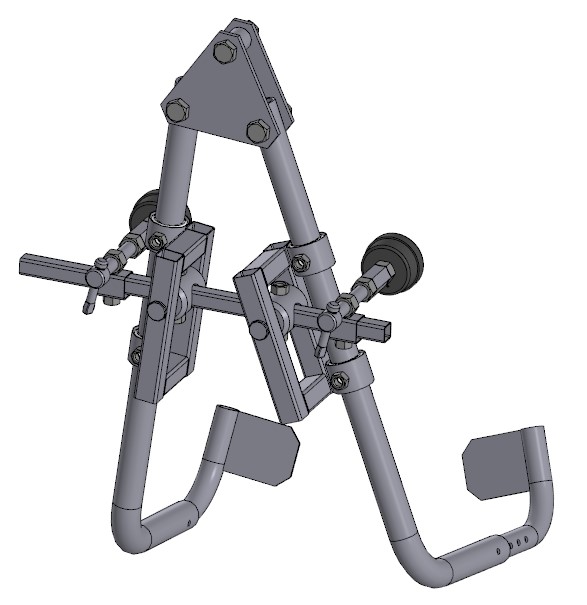

Захват может использоваться как для колёс легковых автомобилей всех типоразмеров, так и для колёс более тяжёлых автомобилей таких как: с шиной «Валдая» 215/75 R17,5; с шиной «ГАЗели» 175R16C; с шиной «ГАЗели» 185/75R16C; с шиной «ГАЗели 4x4» 195R16C. В подборке представлены захваты с разными конструктивными особенностями – всего 4 варианта в формате STP.
Так же бонусом идёт 3D модель в формате Компас 3d v19 с прорисовками для компоновки и расчёта в 2D. Модель в Компас 3D имеет сопряжения, поэтому можно менять и перестраивать конфигурацию захвата.

3D Модели Захват колесный Захват – зацеп для эвакуации Зацеп колесный

Автор

Serg Buz

Дата

28.03.2025

Язык

Русский

Состав

Модель в формате STP (для просмотра в любой CAD-системе): Папка №1 - (Колёсный захват с колесом (STP)); Папка №2 - Варианты конструкции (STP) - 4 шт; 3D модель сборки в формате КОМПАС 3D v19: Папка №3 - + Бонус (№3) Компас 3d v19

Софт

STEP / IGES

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

(№2) Варианты конструкции (STP) - 4 шт
- №4
  - Колёсный захват №4 (с колесом).stp
- №3
  - Колёсный захват №3.stp
- №2
  - Колёсный захват №2.stp
- №1
  - Колёсный захват №1.stp
+ Бонус (№3) Компас 3d v19
- (+) Колёсный захват с колесом.a3d
- bo_atr.lat
- constr3d.l3d
- rim 13x5.5.m3d
- tyre 185-75R13.m3d
- Винт перемещения отбойника в сборе.a3d
- Винт перемещения отбойника.m3d
- Винт фиксатора.m3d
- Втулка промежуточная подвеса.m3d
- Втулка скользящая фиксируемая.m3d
- Втулка-скользун.m3d
- Втулка-фиксатор скользун в сборе.a3d
- Гайка соединения винта отбойника.m3d
- Захват колёсный в сборе.a3d
- Колесо 185_75R13.a3d
- Муфта качания.m3d
- Ось качания с резьбой.m3d
- Ось качания.m3d
- Ось пальца-фиксатора.m3d
- Отбойник перемещаемый в сборе.a3d
- Отбойник резиновый.m3d
- Палец фиксатор в сборе.a3d
- Палец-фиксатор.m3d
- Пластина-треугольник.m3d
- Пластина-упор колеса.m3d
- Пластины треугольные в сборе.a3d
- Подвес захвата.m3d
- Рамка качания(1).a3d
- Рамка качания.a3d
- Рычаг фиксатора винтового СПЛЮСНУТЫЙ.m3d
- Трубка под ось.m3d
- Трубка подвесная в сборе правая.a3d
- Трубка подвесная в сборе.a3d
- Трубка подцепная.m3d
- Трубка рамки.m3d
- Трубка скольжения отбойника.m3d
- Трубка-кулиса.m3d
- Трубка-упор колеса.m3d
- Упор колеса выдвижной правый.a3d
- Упор колеса выдвижной.a3d
- Фиксатор винтовой.a3d
- Шайба 8 ГОСТ 11371-78.m3d
- Шайба для детали.a3d
- Элемент скольжения отбойника с гайками.a3d
- Язычок пальца-фиксатора.m3d
- Файлы компоновки и расчётов 2D
  - Выбор характеристик сечений.xls
  - Для компановки.frw
  - Для расчёта направлений сил.frw
  - Колёса авто.frw
  - Подбор сечения Сталь 20.frw
  - Подбор сечения.frw
  - Расчёт и построение эпюр.cdw
  - Расчёт напряжения в радиусном стержне.xls
  - Расчёт размеров шин.xls
  - Расчётная схема.cdw
  - Сравнение труб 40x40.frw
  - Фрагмент.frw
(№1) Колёсный захват с колесом (STP)
- (+) Колёсный захват с колесом.stp
Описание.docx
