3D Рама УАЗ 469Б

Состав(по каталогу запчастей):
469-2800010-20 - Рама в боре
469-2801102 Поперечина №2
469-2801114 Кронштейн поперечины №2 правый
469-2801115 Кронштейн поперечины №2 левый
Крепеж поперечины.

В архиве файлы компаса + файл (.stp)

П.С. если есть у кого ГЧ двиг. и КПП с привязкой к уст. размерам, буду признателен если поделитесь (надо для отрисовки кукол этих деталей)

Состав: 3D Язык документа

Софт: Компас V13, m3d, a3d, stp

Файлы:

Рама в сборе\Для ''Рама в сборе''.rar

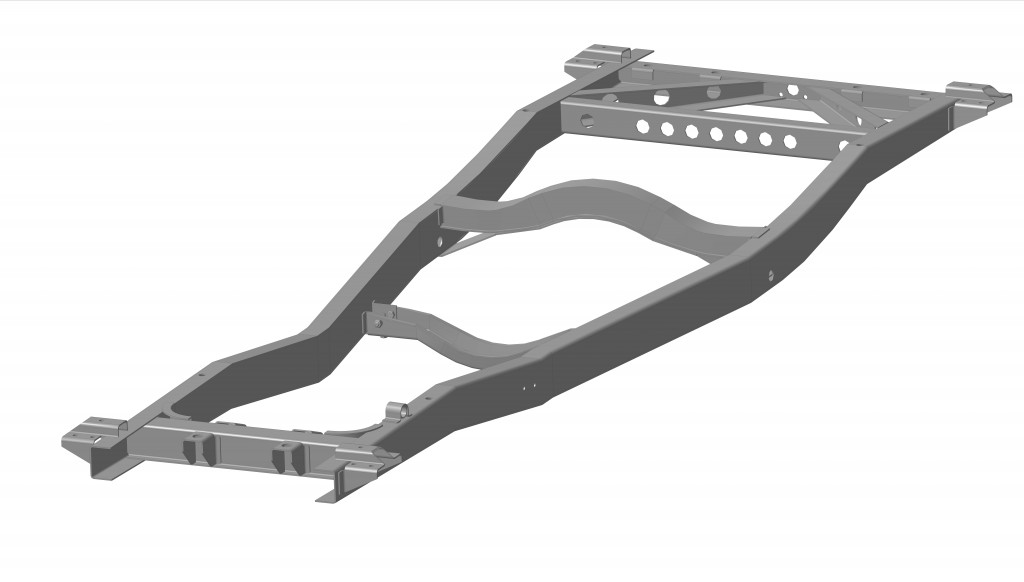

Рама в сборе\Рама в сборе.jpg
Рама в сборе\Рама в сборе.stp
Рама в сборе
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 12 548

299 FavoriteLoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • Еще чертежи и проекты по этой теме:


    Рейтинг: 200

    Софт: Parasolid NX7,5

    Состав: Модель одной деталью

    0  1 9

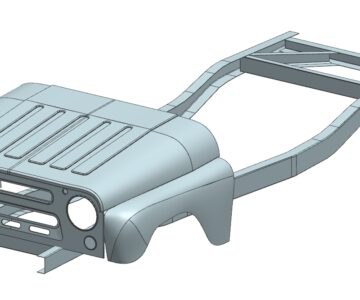

    Рама и передняя часть кузова УАЗ 469

    Рейтинг: 20

    Софт: SolidWorks 16

    Состав: Вал УАЗ-3151 ведомый колесного редуктора заднего моста правый деталь одной моделью

    0  1 62
    Вал УАЗ-469 ведомый колесного редуктора моста. (Грибок)

    Рейтинг: 20

    Софт: SolidWorks 16

    Состав: Модель одной деталью

    2  1 52
    469-2407014-95 Корпус колесного редуктора моста УАЗ-469

    Рейтинг: 200

    Софт: Parasolid 2014

    Состав: Модель одной деталью

    9  18 390
    Рама автомобиля УАЗ Хантер

    Рейтинг: 50

    Софт: КОМПАС-3D 17.1

    Состав: 3D Сборка

    0  0 0
    Подставка под покраску колесных дисков

    Автор: AlexSleep

    Дата: 2013-04-23

    Просмотры: 12 548

    299 FavoriteLoadingДобавить в избранное

  • Скачать актуальную
    версию КОМПАС-3D

    • 11 КОММЕНТАРИЕВ

    Вверх Вниз
    1
    иван
    2013-04-23 в 12:41 ⋅

    а есть рама к УАЗ патриот пикап?

    3
    Ivliev Timur
    2014-09-09 в 02:14 ⋅

    Подскажите . Можно ли откорректировать четеж рамы УАЗ - 469 так , чтобы ее потом могли изготовить на заводе ? Тоесть сделать подробный чертеж с моими поправками . С УВ Тимур Борисович . тел +79089167666

      4
      AlexSleep
      2014-09-11 в 23:25 ⋅

      Уважаемый Тимур Борисович, а много поправок? Про заднюю часть я в курсе, а в остальном все сделано по не очень четким чертежам, так как оригиналы их не найти в общем доступе. Я не уверен, что она потом встанет на кузов. И проверить мне не на чем. Рамы у меня уже нет..

    5
    samodelkin_rus
    2015-11-21 в 11:37 ⋅

    Здравствуйте! Алексей, а возможно чертёж рамы выслать на электронный адрес?

      6
      AlexSleep
      2015-11-23 в 10:36 ⋅

      Здравствуйте. А чем вас сайт не устроил?

        7
        samodelkin_rus
        2015-11-25 в 16:14 ⋅

        Да дело в том что пока я рейтинг набираю пройдёт года два а свою работу по перестановке автомобиля ГАЗ 69 на раму 469 УАЗа хочу закончить до конца лета 2016г. сейчас при помощи эскизов компаную кузов. А для планировки четырёх рычажной подвески как раз не хватает рамы от 469. Работаю в СолидВоркс но на уровне эскизов для создания нормальных чертежей и 3D моделей не хватает практики. Рама и сам ГАЗ 69А есть в реале.

          8
          AlexSleep
          2015-11-26 в 08:44 ⋅

          Для такой серьезной переделки вам бы больше подошла вот такая - http://www.vmasshtabe.ru/transport/autoservis/rama-avtomobilya-uaz-hanter.html. Она более полная в плане крепления, и как мне кажется более точная, за исключением того, что под пружины...

            9
            samodelkin_rus
            2015-11-26 в 17:39 ⋅

            Я отталкиваюсь от того что есть и приведённая вами рама меня не очень устраивает её нет у меня в наличии поэтому и обратился к вам.

    10
    nasledodatel
    2015-12-05 в 14:30 ⋅

    Автор, дай пожалуйста площадь рамы, не знаю сколько за покраску такой рамы с человека брать((
