Чертеж УАЗ 3151

0
240
7565
64
2

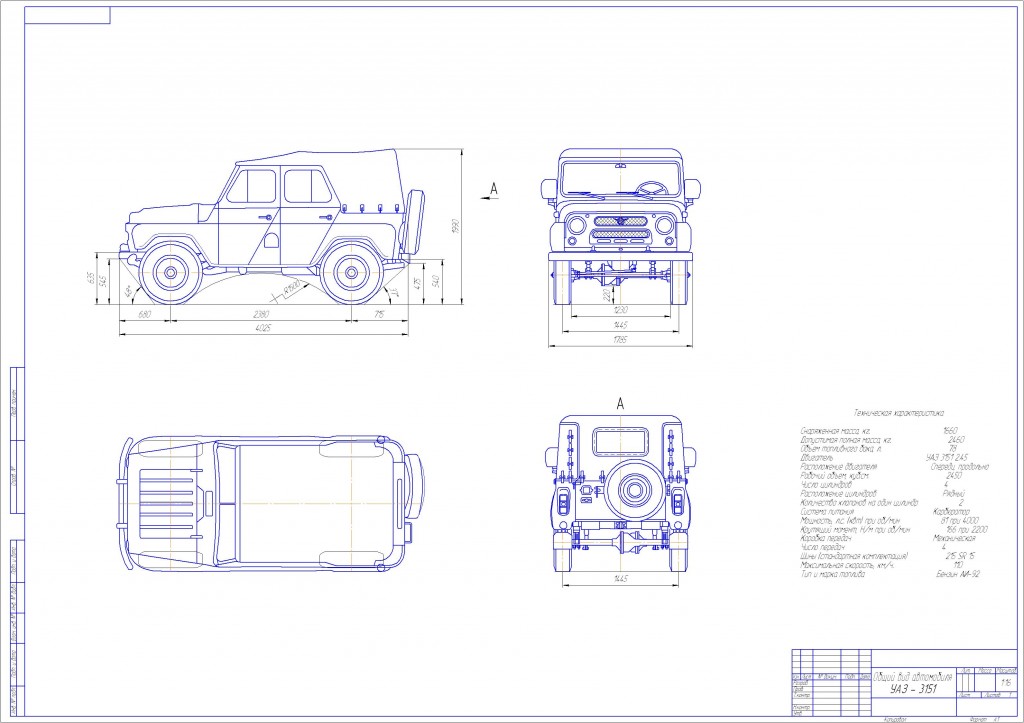

Общий вид УАЗ 3151 с мягкой крышей. Виды: справа, сверху, спереди, сзади. Техническая хар-ка. Формат А1.

Техническая характеристика
Снаряженная масса, кг. 1660
Допустимая полная масса, кг. 2460
Объем топливного бака, л. 78
Двигатель УАЗ 3151 2.45
Расположение двигателя Спереди, продольно
Рабочий объем, куб.см. 2450
Число цилиндров 4
Расположение цилиндров Рядный
Количество клапанов на один цилиндр 2
Система питания Карбюратор
Мощность, л.с. (квт) при об/мин 81 при 4000
Крутящий момент, Н/м при об/мин 166 при 2200
Коробка передач Механическая
Число передач 4
Шины (стандартная комплектация) 215 SR 15
Максимальная скорость, км/ч. 110
Тип и марка топлива Бензин АИ-92



Автор
Алексей
Дата
15.06.2012
Язык
Русский
Состав
Вид общий (ВО)
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • Общий вид УАЗ 3151.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 2
user-avatar
Пользователь
21.01.2017 в 16:07

Это не 3151, а 31512. Потому что клиренс у 3151 300 должен быть

user-avatar

Да, посмотрел РЭ на уазы, вы правы.
