Клапан шины (он же колёсный ниппель или вентиль) системы Шрадера предназначен для установки в колёсные диски для бескамерных шин в легковых автомобилях
(по-английски "snap-in tubeless valve").

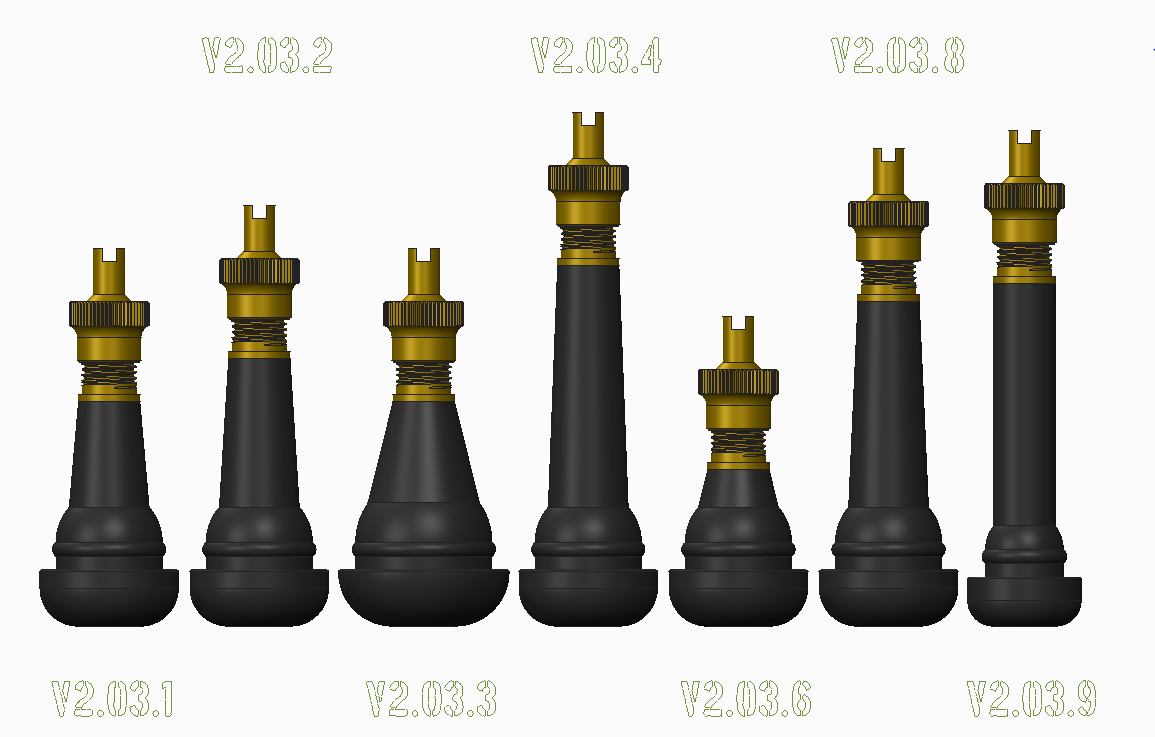

7 типоразмеров:
V2.03.1 Длина (без колпачка) - 42,5 мм; под установочное отверстие диаметром 11,3 мм;
V2.03.2 Длина (без колпачка) - 48,5 мм; под установочное отверстие диаметром 11,3 мм;
V2.03.3 Длина (без колпачка) - 42,5 мм; под установочное отверстие диаметром 15,7 мм;
V2.03.4 Длина (без колпачка) - 61,5 мм; под установочное отверстие диаметром 11,3 мм;
V2.03.6 Длина (без колпачка) - 33 мм; под установочное отверстие диаметром 11,3 мм;
V2.03.8 Длина (без колпачка) - 56,5 мм; под установочное отверстие диаметром 11,3 мм;
V2.03.9 Длина (без колпачка) - 59 мм; под установочное отверстие диаметром 8,8 мм.
Сборочные единицы:
-корпусы клапанов;
-золотник короткий;
-колпачок металлический.
- Главная -
- Чертежи -
- Транспорт -
- Автомобили легковые -
- Набор шинных клапанов (ниппелей, вентилей)
Набор шинных клапанов (ниппелей, вентилей)
0
0
10
0
0
20
Сообщить о проблеме
Автор
user-0294063
Дата
08.09.2026
Язык
Английский
Состав
3D Сборки
Софт
Creo Parametric 2.0
Отзывов пока нет
Содержимое архива
-
core_chamber-v0_05_1.prt.1
-
core_chamber_v0_04_1.prt.1
-
cover_for_v0_04_01-01.xpr
-
cover_for_v0_04_01-02.xpr
-
cover_for_v0_04_01-03.xpr
-
cover_for_v0_04_01-04.xpr
-
cover_for_v0_04_01-05.xpr
-
cover_for_v0_04_01-06.xpr
-
cover_for_v0_04_01.prt.1
-
cup_gasket_short.prt.1
-
cup_short.prt.1
-
gasket_for_v9_04_4.prt.1
-
pin_short.prt.1
-
plug_short.prt.1
-
plug_washer_short.prt.1
-
snap-in_tubeless_valve_v2_03_1.asm.1
-
snap-in_tubeless_valve_v2_03_1.stp
-
snap-in_tubeless_valve_v2_03_2.stp
-
snap-in_tubeless_valve_v2_03_3.stp
-
snap-in_tubeless_valve_v2_03_4.stp
-
snap-in_tubeless_valve_v2_03_6.stp
-
snap-in_tubeless_valve_v2_03_8.stp
-
snap-in_tubeless_valve_v2_03_9.stp
-
spring_short.prt.1
-
swivel_short.prt.1
-
valve_cap_v9_04_4.asm.1
-
valve_cap_v9_04_4.prt.1
-
valve_case_v2_03_1.asm.1
-
valve_case_v2_03_2.xas
-
valve_case_v2_03_3.xas
-
valve_case_v2_03_4.xas
-
valve_case_v2_03_6.xas
-
valve_case_v2_03_8.xas
-
valve_case_v2_03_9.xas
-
valve_core_short.asm.1
