Конкурс асов 3D-моделирования

«Управляемость и проходимость автомобиля Mazda Familia Y12»

Уральский федеральный университет имени первого президента России Б.Н. Ельцина
Кафедра подъемно-транспортных машин и роботов
Расчетно-графическая работа по дисциплине «Теория транспортных средств специального назначения»
На тему:«Управляемость и проходимость автомобиля Mazda Familia Y12»
Екатеринбург 2019

Исходные данные:
Марка автомобиля Mazda Familia Y12
База (L), мм 2600
Колея передняя (B1), мм 1480
Колея задняя (B2), мм 1485
Масса автомобиля (ma), кг 1170
Длина автомобиля, мм 4395
Ширина автомобиля, мм 1695
Высота автомобиля, мм 1545
Размерность шин 165/80/R13
Минимальный радиус поворота (разворота), мм 5200
Клиренс, мм 150
Количество оборотов руля от упора до упора - n 3,1

В ходе выполнения данной расчетно-графической работы были получены знания в области управляемости, маневренности и проходимости автомобиля. Также были построены характеристики траекторной управляемости, геометрические показатели маневренности и профильная проходимость в вертикальной и горизонтальной плоскостях.

Содержание
ИСХОДНЫЕ ДАННЫЕ К ВЫПОЛНЕНИЮ РГР 3
1. ПОКАЗАТЕЛИ УПРАВЛЯЕМОСТИ АВТОМОБИЛЯ 4
1.2. Оценочные показатели управляемости автомобиля 4
1.3. Характеристика траекторной управляемости 5
2. ГЕОМЕТРИЧЕСКИЕ ПОКАЗАТЕЛИ МАНЕВРЕННОСТИ АВТОМОБИЛЯ 9
3. ПРОХОДИМОСТЬ АВТОМОБИЛЯ ..11
3.1 Показатели профильной проходимости 11
ЗАКЛЮЧЕНИЕ………………………………………………………………….15
БИБЛИОГРАФИЧЕСКИЙ СПИСОК…………………………………………..16

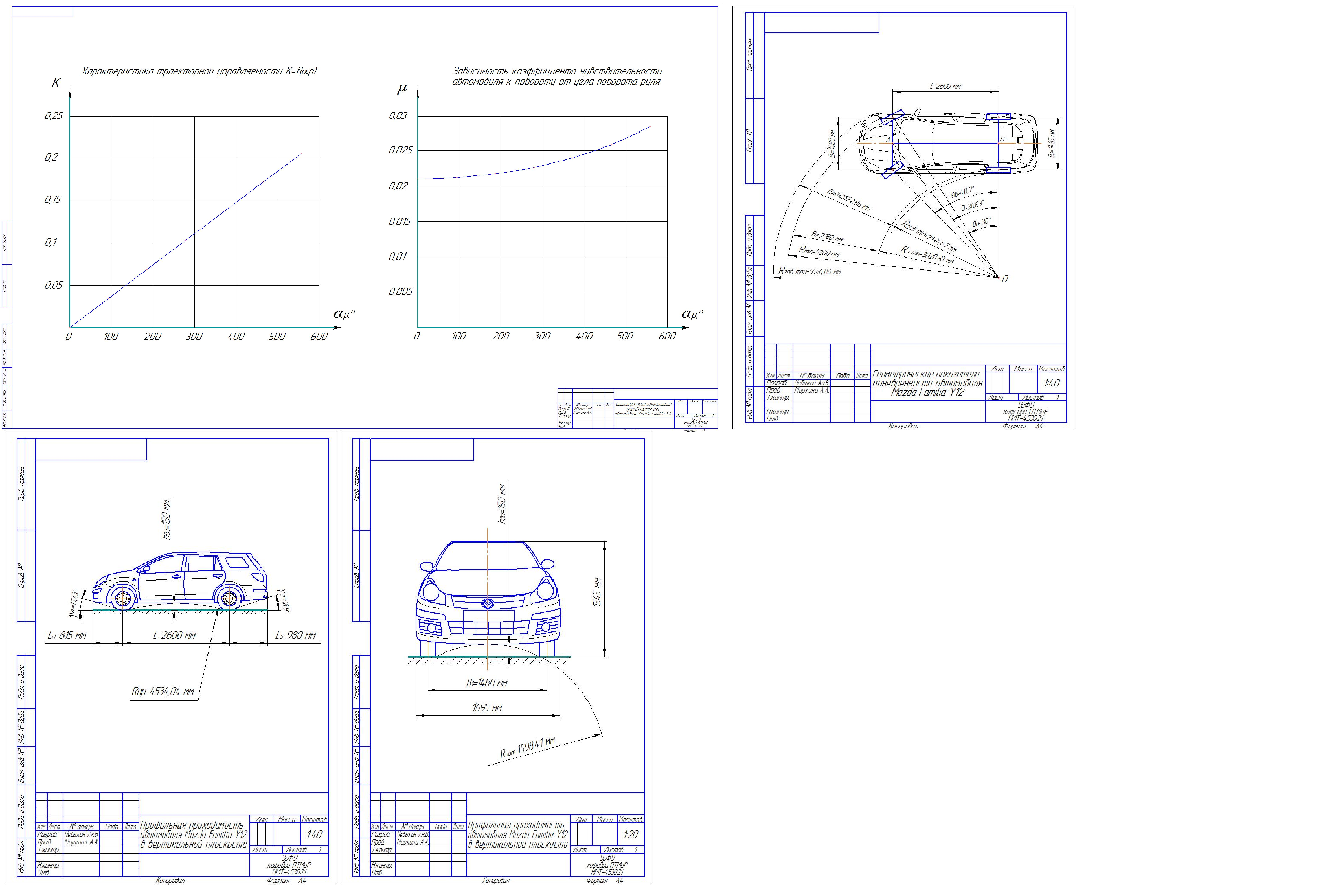

Состав: Характеристика траекторной управляемости (чертеж А1), Геометрические показатели маневренности (чертеж А4), Профильная проходимость в вертикальной плоскости ( 2 чертежа А4 вид спереди и вид сбоку),ПЗ Язык документа

Софт: КОМПАС-3D 16V1

Файлы:

Каталог / Транспорт / Автомобили легковые / «Управляемость и проходимость автомобиля Mazda Familia Y12»

расчетно-графическая работа.docx
Характеристика траекторной управляемости автомобиля Mazda Familia Y12.cdw
Геометрические показатели маневренности автомобиля Mazda Familia Y12.cdw
Профильная проходимость автомобиля Mazda Familia Y12 в вертикальной плоскости 1.cdw
Профильная проходимость автомобиля Mazda Familia Y12 в вертикальной плоскости 2.cdw
