Устанвока замка с Калины на Самару (2108, 2109, 2113, 2114)

Очень многих владельцев Самар (ВАЗ 2108, 2109 и их приемников 2113 и 2114), не устраивает замок задней двери и очень часто его заменяют на замок от Калины. В интернете много решений, уголки (кривой угол закрытия), крепления мотора заднего дворника (ломается быстро и держится на соплях) и т.д. А вот мое решение проблемы.

Преимущества:

  • Это крепление, при котором стеклоочиститель не выбрасывается.
  • Убирается дырка из под кнопки штатного замка, безопасность (его не открыть потянув вверх, да и замка снаружи нет), удобство, внешний вид.
  • Электропривод, сигнализация (открытие замка и концевик), освещение от концевика замка.

Недостатки:

  • Не разборное соединение замка с креплением

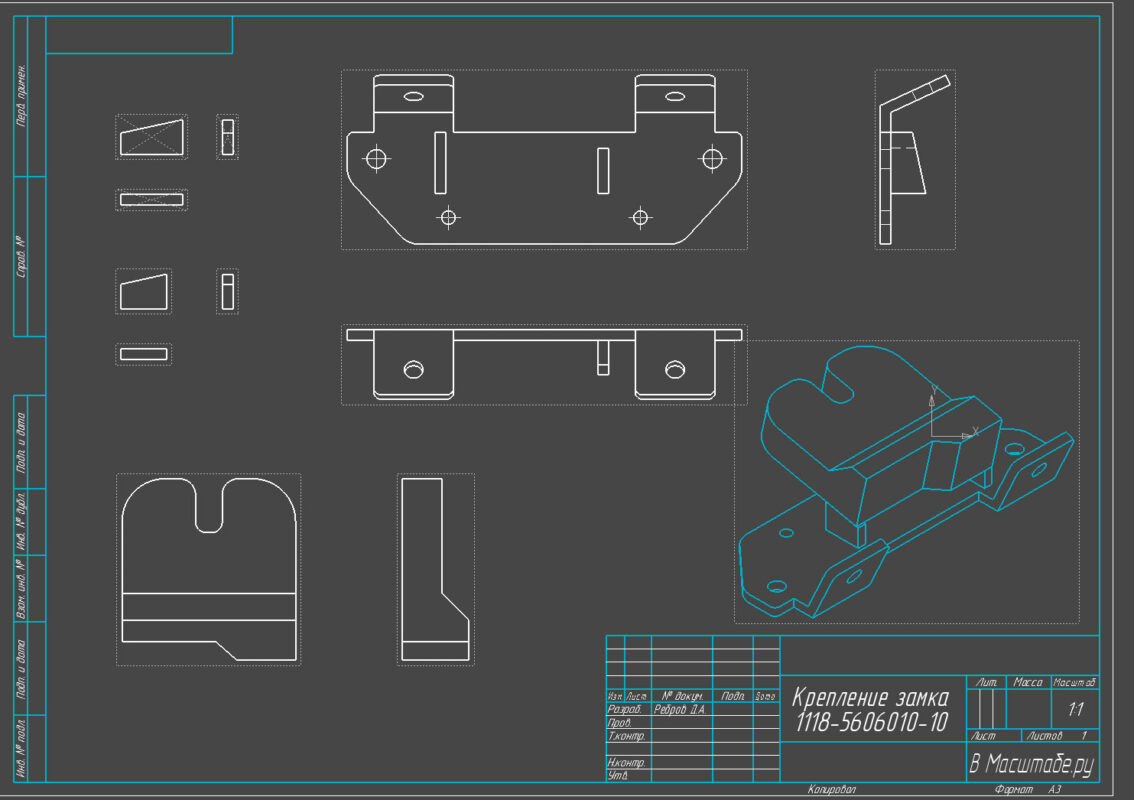

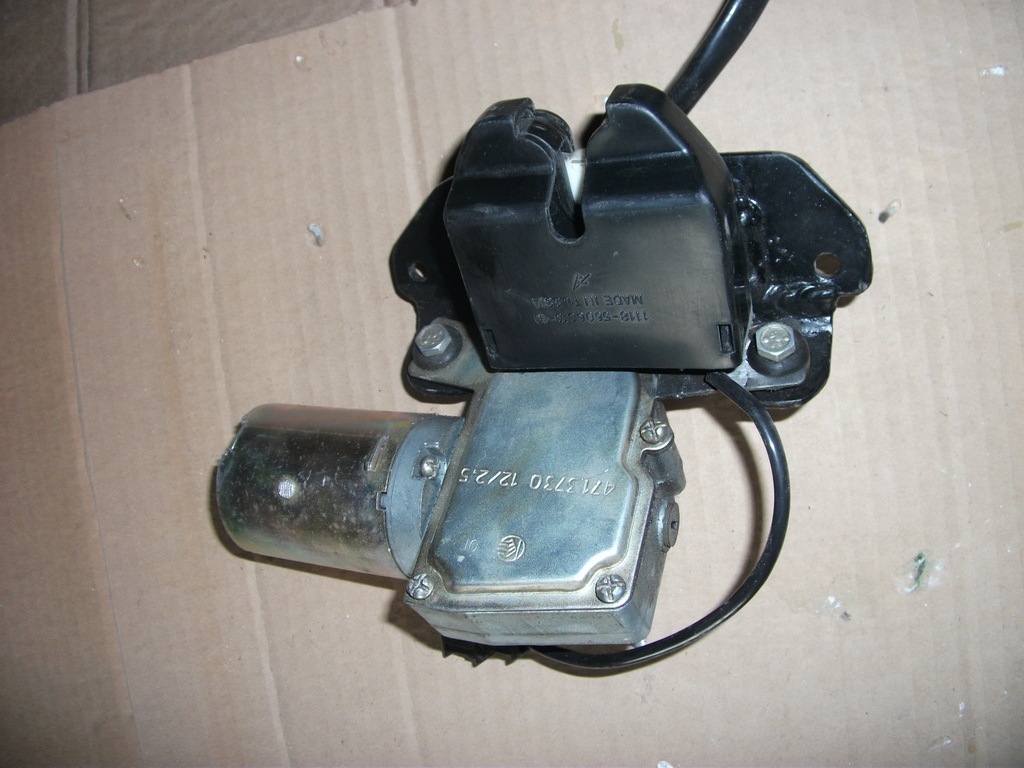

Доработка замка. Сняв пластиковый чехол с замка, вы увидите 2е главные заклепки, держащие замок (см. фото). Их высверливаем, точнее, просверливаем и в отверстиях нарезаем резьбу, чтобы потом можно было собрать замок, не клепая и с планами на дальнейшую замену деталей замка. Разобрав замок, его нужно укоротить, потому что не помещается иначе привод дворников. Сам язычок (в который втыкается тросик привода, см. фото) загнут, и просверлен, чтобы вставить тросик. Потом корпус замка привариваем к основе, через небольшие вставки, вставками регулируется положение замка, угол закрытия и т.д. и т.п. (см. чертеж). Дальше собираем замок и ставим на место.

Детали:

— замок с Лада Калина (номер детали 1118-5606010-10) с обратной частью (скобкой).
— Привод (соленоид, мотор-редуктор) такой же, как для закрытия дверей
— кусок тросика (например для открытия капота)
— провода, кнопка, саморезы
— кусок шинки (полоса железа или на ваше усмотрение)

P.S.: Дверь багажника ремонтная деталь, а не заводская, имейте в виду погрешности изготовления запчастей, перед тем как сверлить отверстия креплений. В самой двери багажника было просверлена одна дырка, чтобы вставить тросик.
В архиве 3D Модель сборки и черетеж.

Состав: Сборочный чертеж(СБ), 3D Модель

Софт: Компас v13, CDW, M3D

Каталог / Транспорт / Авто / Устанвока замка с Калины на Самару (2108, 2109, 2113, 2114)

Просмотр файлов
Крепление замка Калины на Самару\Thumbs.db
Крепление замка Калины на Самару\Замок.m3d
Крепление замка Калины на Самару\Опора 1.m3d
Крепление замка Калины на Самару\Опора 2.m3d
Крепление замка Калины на Самару\Основа.m3d
Крепление замка Калины на Самару\Сборка + замок.a3d
Крепление замка Калины на Самару\Сборка.a3d
Крепление замка Калины на Самару\Чертеж.cdw
Крепление замка Калины на Самару
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2014-04-20 в 01:13 Ответить

спасибо, давно искал преходник-крепление замка, что б не убирать дворник

2
Тарас
2017-02-20 в 12:47 Ответить

Не знаю, кто придумал эту пластину-переходник... в суботу поставил замок от калины без этой скобы и ничего не сверлил и не варил в замке! он прекрасно встает на штатное место привода доворника, точнее не надо снимать сам привод, на те же болты и крепится сам замок и прекрасно входит в плоскость скобы при закрытии двери! Хотя сам сначала купил эту скобу-переходник, но случайно подумал а вдруг просто без нее попробовать... вот так и получилось! 10минут на крепление замка... вот с приводом от моторчика повозился около часа.

    3
    2017-02-20 в 13:25 Ответить

    Тарас, Вы может этот замок на калину ставили) Вы хоть фото посмотрите, там совершенно другое крепление, а Вы фигню говорите.
