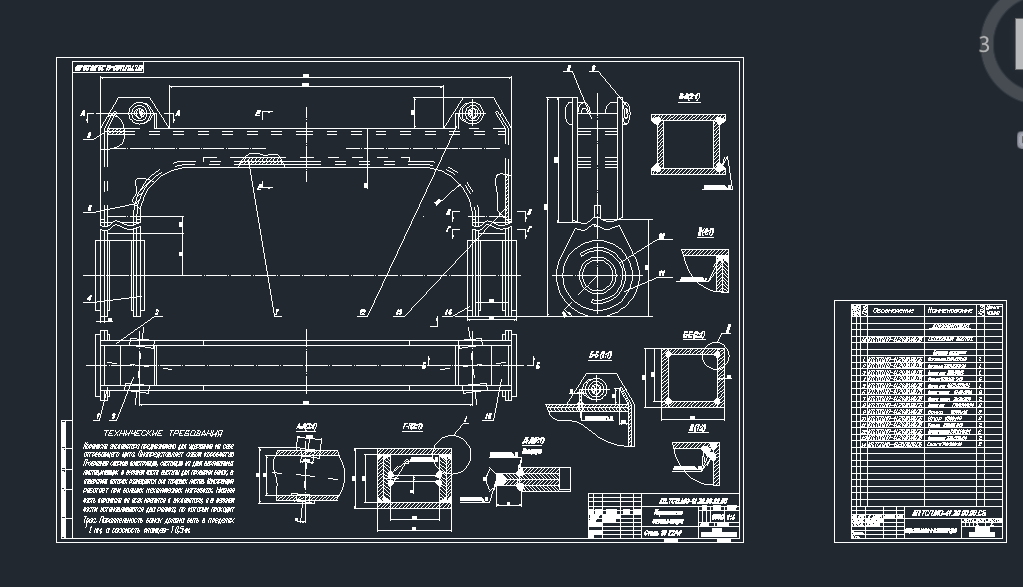

Коромысло экскаватора предназначено для удержания на себе отгребающего щита . Оно представляет собой коробчатую П-образную сварную конструкцию , состоящую из двух вертикальных листов , имеющих в верхней части выступы для проварки бонок , в отверстиях которых размещаются оси торцевых листов . Конструкция работает при больших механических нагрузках .Нижняя часть коромысла на осях крепится к экскаватору , а верхняя часть устанавливается два ролика , по которым проходит трос .
- Главная -
- Чертежи -
- Транспорт -
- Строительные, специальные и дорожные машины -
- Чертеж "Коромысло экскаватора"
Чертеж "Коромысло экскаватора"
0
247
6089
21
0
20

Сообщить о проблеме
Автор
Дата
06.05.2013
Язык
Русский
Состав
Сборочный чертеж(СБ), Спецификация
Софт
AutoCAD 2013 DWG
