Дисковое сцепление КамАЗ 6520

Чертежи дискового сцепления автомобиля КамАЗ 6520

Техническая характеристика
1. Сцепление фрикционное, сухое, однодисковое с диафрагменной пружиной, вытяжного типа.
2. Передаваемый крутящий момент 1600 Н*м.
3. Ход нажимного диска при полностью выжатой 8,6 мм.
4. Диаметр фрикционных накладок, мм:
наружный: 430
внутренний: 240.
5. Толщина ведомого диска с накладками 10 мм.
6. Толщина накладки 3,6 мм.

Состав: Сборочный чертеж (СБ), диафрагма, диск, накладка, спецификация Язык документа

Софт: AutoCAD, DWG

Файлы:
Накладка.dwg
Диафрагма.dwg
Сборочный чертеж.dwg
Диск.dwg
Спецификация.DOC
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: badaboo
Дата: 2013-05-22
Просмотры: 6983
4 комментария
    1

    Почему только один скриншот? Качаем кота в мешке

      2

      вывели все чертежи на предпросмотр

    3

    А где чертеж самого сцепления? На фото он показан

      4

      файл Сборочный чертеж.dwg откройте.

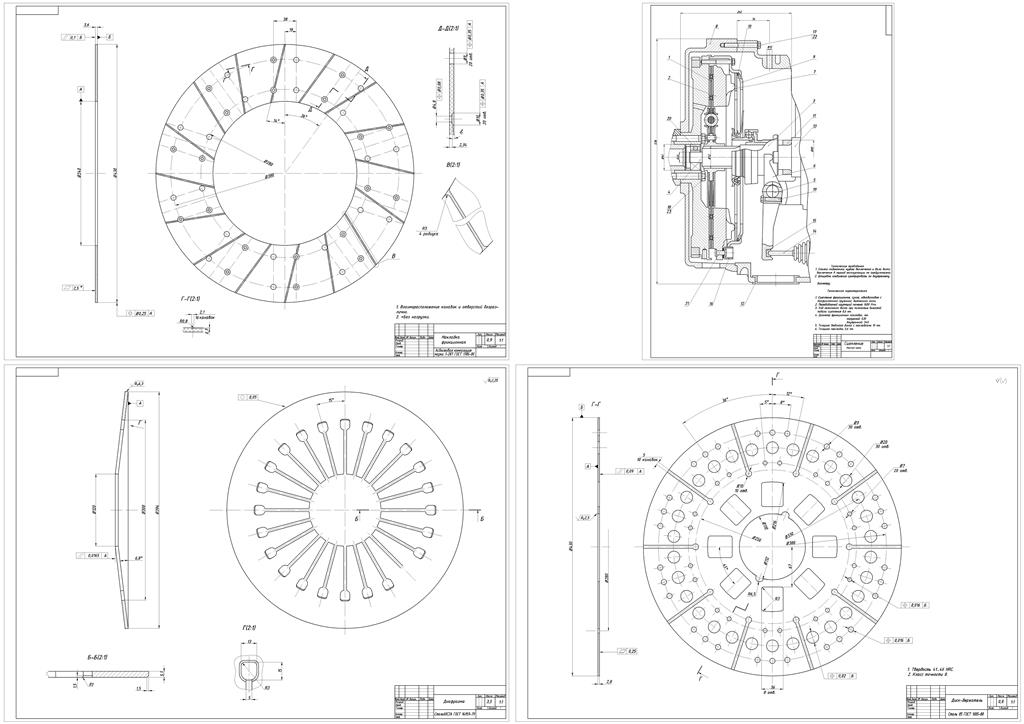

      В архиве 4 файла dwg все они представлены на картинке.
