Тентовая платформа на стандартную газель 4200
Каркас из профильных труб и досок (в четежах и 3 д модели тент отсутствует а также дверная фурнитура тоже отсутствует
- Главная -
- Чертежи -
- Транспорт -
- Европлатформа на газель 4200
Европлатформа на газель 4200
0
0
30
0
0
100
Сообщить о проблеме
Автор
user-0431746
Дата
20.04.2026
Язык
Русский
Состав

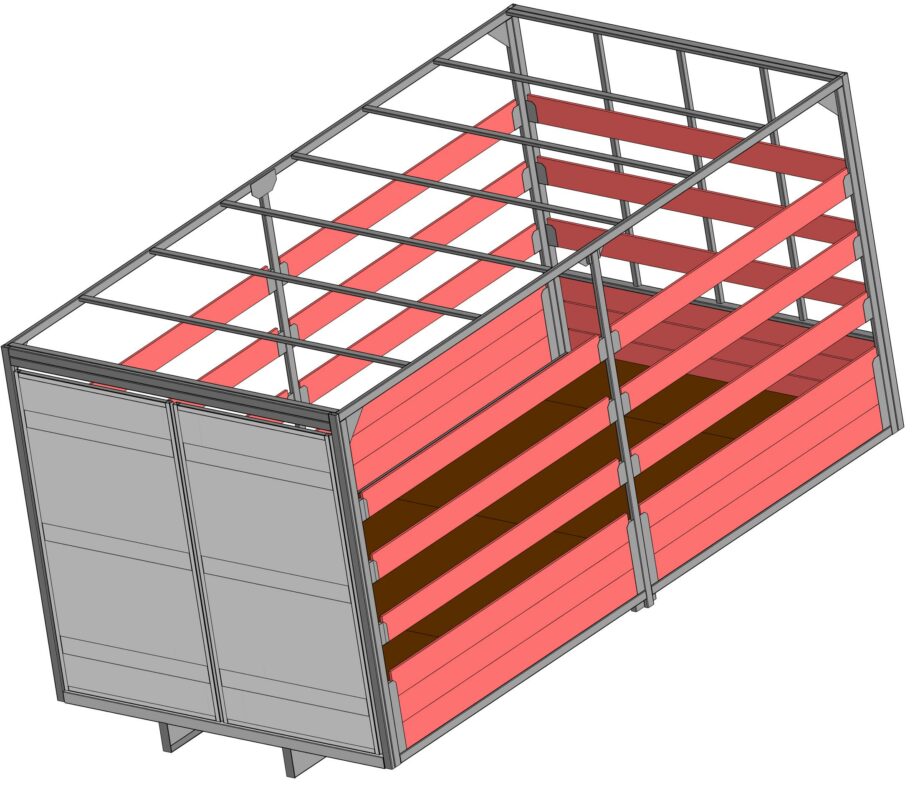

3D Сборка, чертежи согласно списка файлов
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
-
заглушка подрамника 150х50х3.m3d
-
подрамник.a3d
-
проф труба 50 25 150 2.a3d
-
проф труба 50 25 850 2 (распор подрамника).a3d
-
швейлер гнутый 160 50 50 3.m3d
-
-
Сборка пола и подрамника вместе.a3d
-
косынка 24 шт 70 50 3.m3d
-
косынка треугольник 170 170.m3d
-
крепеж бок стойки 3 160 3 тройка.m3d
-
лист 2ка 100 640.m3d
-
основа пола.a3d
-
оцинковка.m3d
-
оцинк порог.m3d
-
подрамник.a3d
-
пол +подрамник.a3d
-
проф труба 20 20 415.a3d
-
проф труба 25 50 1975.a3d
-
проф труба 25 50 2000.a3d
-
проф труба 25 50 2025.a3d
-
проф труба 40 20 555.a3d
-
проф труба 650 40 40.a3d
-
проф труба 2600 40 40.a3d
-
проф труба 4148 40 40.a3d
-
проф труба 4150 40 40.a3d
-
стены и пол.a3d
-
фанера ламинированная 2100х477х18.m3d
-
фанера ламинированная 2100х1220х18.m3d
-
-
-
Сборка всего каркаса.a3d
-
в сборе.a3d
-
доска 2115х15.m3d
-
косынка 15 15 треугольник.m3d
-
лист 40х465х1,5.m3d
-
ппроф труба 25 50 2 1950 (боковые 2 шт).a3d
-
проф труба 25 50 2 2000 (боковые основные 2 шт).a3d
-
проф труба 25 50 2 2140 (поперечные 3 шт).a3d
-
проф труба 30 30 2 1460 (3 шт).a3d
-
сгиб у.m3d
-
уголок 40х40х1.5 2шт.m3d
-
-
-
общая сборка.a3d
-
проф труба 25х50х1950х2.a3d
-
проф труба 25х50х2000х2.a3d
-
проф труба 25х50х2009х2.a3d
-
сборка каркаса дверей.a3d
-
сгиб у большая.m3d
-
-
-
Сборка дверей.a3d
-
доска 2060х150х20 10 шт.m3d
-
лист 0.45 1800х1020.m3d
-
проф труба 30х30х960х2 2шт.a3d
-
прроф труба 30х30х1800х2 боковые 4 шт.a3d
-
уплотнитель вверх.m3d
-
швейлер гнутый 140х60х1.5.m3d
-
швейлер гнутый 140х180х1.5.m3d
-
швейлер гнутый 140х960.m3d
-
-
-
Сборка крыши.a3d
-
лист 200х60х110х100х3.m3d
-
проф труба 20 40 2 2140.a3d
-
проф труба 20х20х50х2.a3d
-
проф труба 25 50 2 4125.a3d
-
-
-
001.01.00.00.00СБ - Основание пола и подрамник.cdw
-
01.01.00.00.01 - Швейлер гнутый.cdw
-
001.01.00.00.16 - Порог оцинковка.cdw
-
001.02.00.00.00СБ - Передняя стенка.cdw
-
001.02.00.00.07 - Уголок гнутый 40401,5.cdw
-
001.02.00.00.08 - Кронштейн под доски малый.cdw
-
001.02.00.00.09 - Кронштейн под доски большой.cdw
-
001.03.00.00.00СБ - Торцевая стенка.cdw
-
001.03.00.00.06 - Швейлер гнутый.cdw
-
001.03.00.00.07 - Швейлер гнутый02.cdw
-
001.03.00.00.08 - Швейлер гнутый03.cdw
-
001.04.00.00.00СБ - Боковая стойка.cdw
-
001.05.00.00.00СБ - Крыша.cdw
-
001.05.00.00.04 - Лист 3.cdw
-
-
001.00.00.00.00СБ - Европлатформа.cdw
-
Сборка.a3d
-
-
Сборка.stp
-
боковая стойка с крепежем для досок в сборе.a3d
-
доска 1950х150х15.m3d
-
проф труба 25х50х2000х2 (боковая стойка).a3d
-
