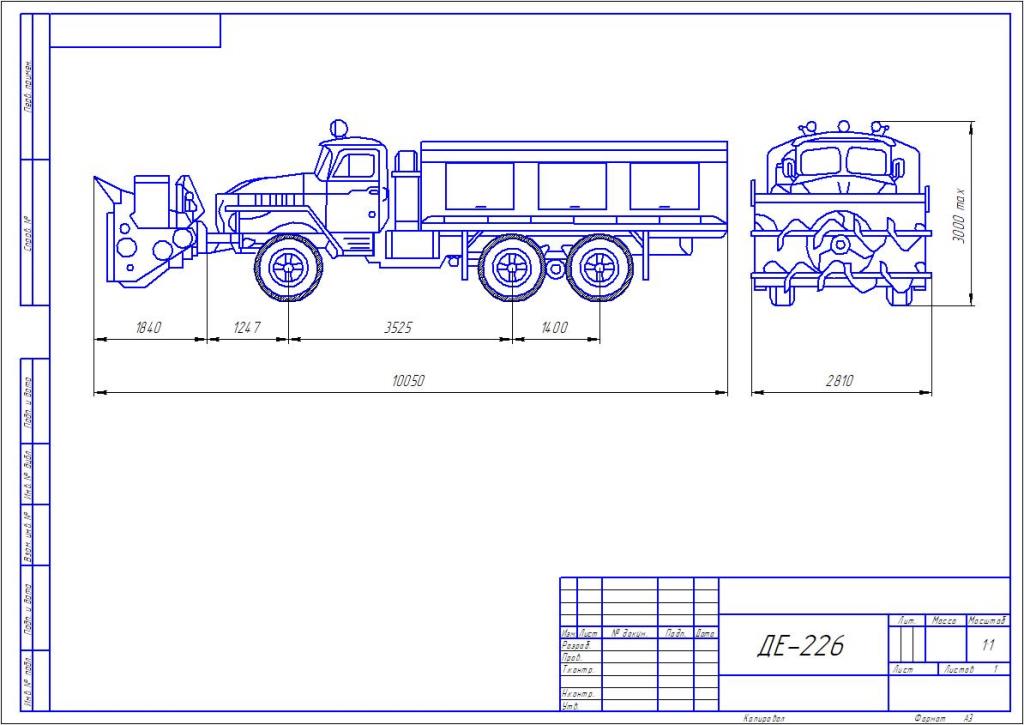

Габаритный чертеж ДЭ-226(Д-902)

Технические характеристики шнекоротора ДЭ-226
Краткая комплектация
Наличие Шасси: Урал-4320-41, 6х6, ЯМЗ-236НЕ2, 230 л.с., шнекоротор, независимый привод установки
Основные характеристики шнекороторной установки
Привод рабочего органа механический

Управление рабочим органом гидравлическое
Двигатель привода рабочих органов 1Д12 БМС1 дизельный V-12 жидкостного охлаждения или ЯМЗ-240НМ2 (ЯМЗ-238)
Номинальная мощность двигателя привода, кВт (л.с.) 294 (394 л.с.) или 368 (500 л.с.), (240 л.с.)
Производительность техническая, т/ч 1 500
Максимальная толщина слоя снега, очищаемого за один проход, м 1,6
Максимальная плотность убираемого снега, т/м3 0,7
Максимальная дальность отброса основной массы снега, м 30
Максимальная дальность отброса отдельных кусков снега, м 50
Максимальная ширина полосы, очищаемой за один проход, м 2,8
Число шнеков, шт 2
Диаметр шнека, мм 550
Число роторов, шт 1
Диаметр ротора, мм 1 220
Частота вращения ротора, об/мин 347

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12, CDW

Файлы:

Каталог / Транспорт / Авиация / Габаритный чертеж ДЭ-226(Д-902)

ДЭ-226.cdw
