КМУ Инман ИТ-150

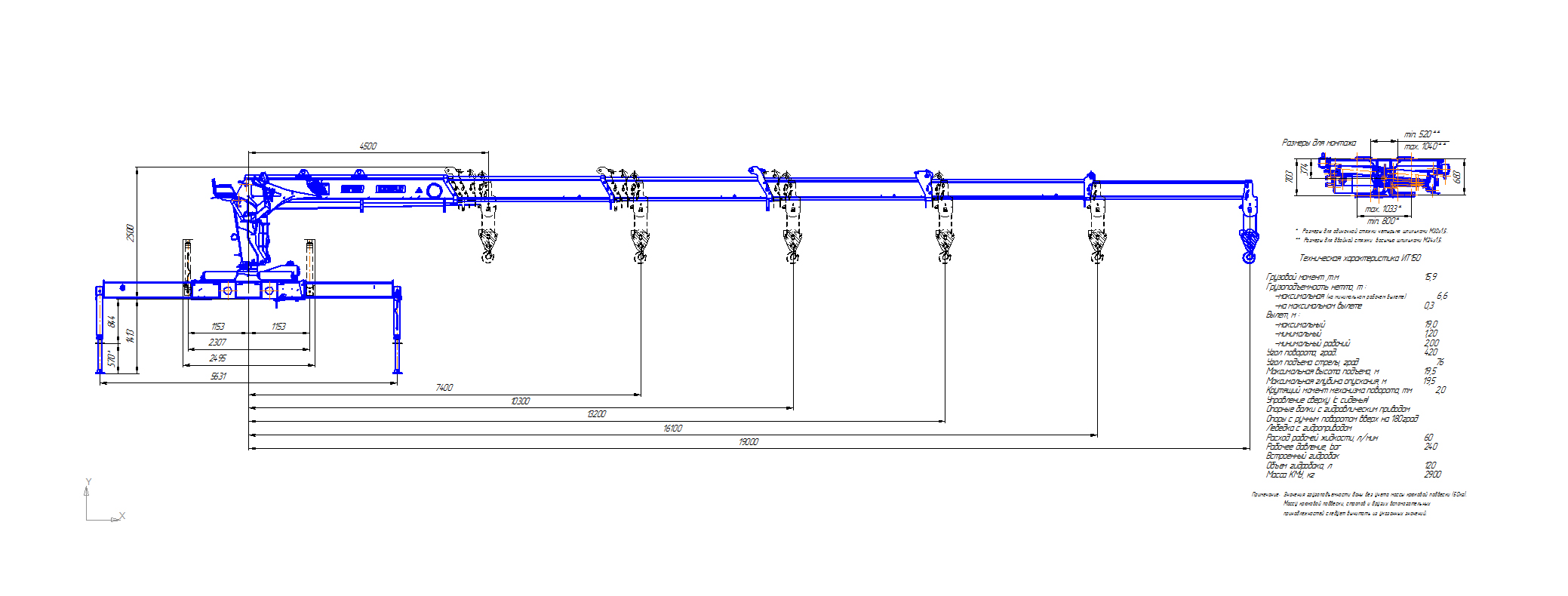

Общий вид КМУ Инман ИТ-150 с техническими характеристиками и размерами

Техническая характеристика ИТ150
Грузовой момент ,тм 15,9
Грузоподъемность нетто, т :
-максимальная (на минимальном рабочем вылете) 6,6
-на максимальном вылете 0,3
Вылет, м :
-максимальный 19,0
-минимальный 1,20
-минимальный рабочий 2,00
Угол поворота, град. 420
Угол подъема стрелы, град 76
Максимальная высота подъема, м 19,5
Максимальная глубина опускания, м 19,5
Крутящий момент механизма поворота, тм 2,0
Управление сверху (с сиденья)
Опорные балки с гидравлическим приводом
Опоры с ручным поворотом вверх на 180град
Лебедка с гидроприводом
Расход рабочей жидкости, л/мин 60
Рабочее давление, bar 240
Встроенный гидробак
Объем гидробака, л 120
Масса КМУ, кг 2900

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / КМУ Инман ИТ-150

Общий вид ИТ150 с техн
