Разработка сухого отсека ракеты

Днепропетровский национальный университет Украины имени Олеся Гончара
Физико-технический факультет
Проектирование та конструкция ЛА
"Разработка сухого отсека РН"
2016 год

В этом курсовом проекте я выполнил конструирование хвостового отсе-ка второй ступени ракеты-носителя. А именно: размещение в нём необходи-мой арматуры и силовых элементов.
По заданной геометрии, габаритам и форме отсек рассчитывется по кри-терию минимальной массы.
В результате расчётов был выбран лучший вариант по критерию мини-мальной массы при выполнении технологических и конструктивных требо-ваний.

ЗАВДАН-НЯ…………………………………………………………………. 3
АНОТА-ЦІЯ…………………………………………………………………… 4
АННОТА-ЦИЯ………………………………………………………………. 4
ANNOTATION……………………………………………………………… 4
1 ПОСТАНОВКА ЗА-ДАЧІ…………………………………………………… 5
1.1 Мета розробки курсового проек-ту………………………..…………. 5
1.2 Задачі, які треба вирішити для виконання курсового проек-ту…….. 5
1.3 Критерії і показники оцінки технічних рішень……..………………. 5
2 УТОЧНЕННЯ ПОЧАТКОВИХ ПАРА-МЕТРІВ…………...…………. 6
2.1 Вибір арматури відсіку………………………………….……………. 6
2.2 Вибір конструкційного ма-теріалу……………………………………. 7
3 ВИБІР СИЛОВИХ ЕЛЕ-МЕНТІВ………………………………………. 11
3.1 Визначення параметрів силових еле-ментів…………………………. 11
3.2 Опис кон-струкції…………………………………….……………………. 13
3.3 Розрахунок стиків……………………………….……………………. 13
4 УКРУПЛЕНА ТЕХНОЛОГІЯ ВИГОТОВЛЕННЯ ОСНОВНИХ
СИЛОВИХ ЕЛЕМЕНТІВ ТА ЗБИРАННЯ ВІДСІКУ ВЦІЛО-МУ…… 14
ПЕРЕЛІК ПОСИ-ЛАНЬ……………………………………………………. 15

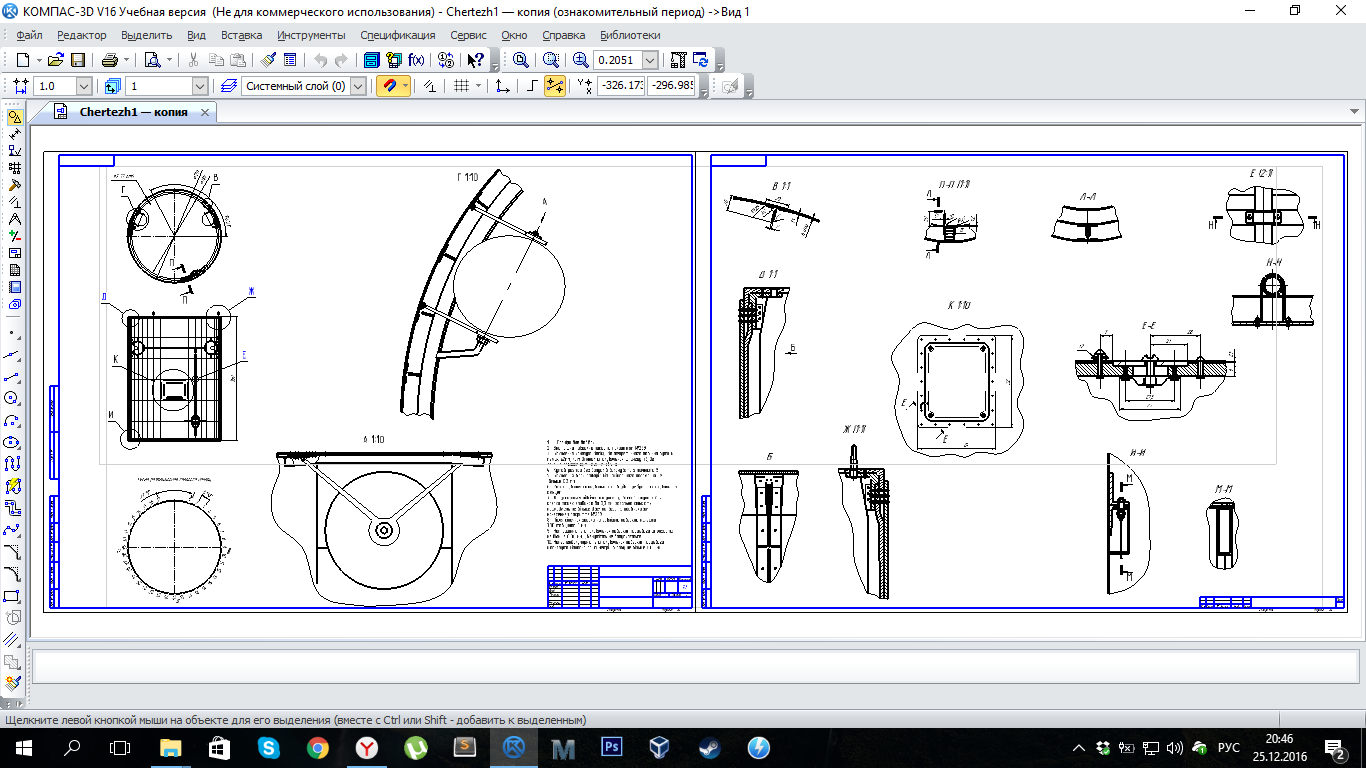

Состав: чертеж и записка Язык документа

Софт: КОМПАС-3D 16

Файлы:
Chertezh1.cdw
KR_chistovik_PZ_Vosstanovlen.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Henry Black
Дата: 2016-12-26
Просмотры: 1022
