Технология изготовления РДТТ малой тяги из композиционного материала

Южно Уральский государственный Университет
Кафедра ракетостроение
Курсовая работа по дисциплине "Технология производства ракетт"
На тему: "Технология изготовления РДТТ малой тяги из композиционного материала"
Челябинск 2017

В работе спроектирована технология изготовления корпуса РДТТ мало тяги из композитных материалов. Проведена оценка технологичности изготовления, рассчитана себестоимость изготовления единицы, произведен подбор оборудования, инструмента, материала, изготовлена маршрутная карта и сборочные чертежи

Оглавление
Постановка задачи 3
Введение 4
1 Анализ методов изготовления корпусов РДТТ из композитных материалов. Выбор принципиальной технологической схемы изготовления. 5
1.1. Технологические способы намотки 5
1.2 Расчет толщины стенок топливного отсека РДТТ 13
1.3 Разработка трехмерной модели изделия 15
2 Разработка технологии намотки 17
3 Разработка оснастки 22
4 Выбор материалов корпуса, оборудования, инструмента 25
5 Стоимостной анализ конструкции 26
Заключение 28
Библиографический список 29

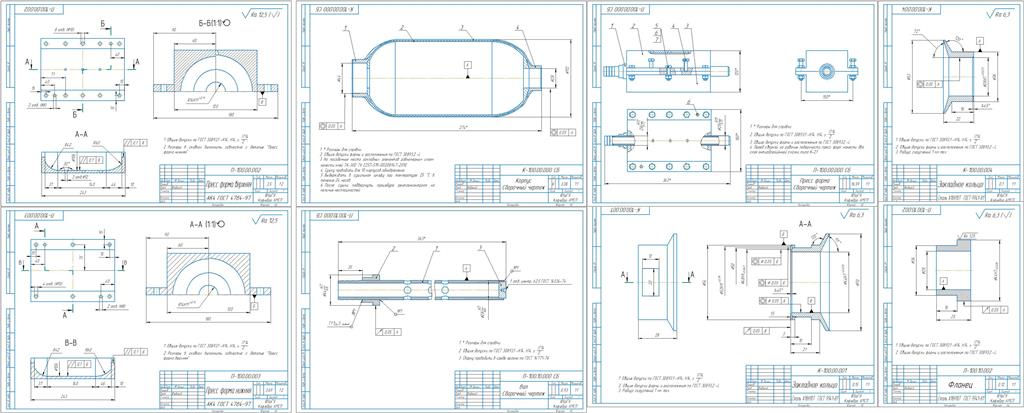

Состав: Корпус РДТТ (СБ), Оправка (СБ), Деталировка( фланец, оправка верхняя, оправка нижняя, закладное кольцо), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Каталог / Транспорт / Космические системы и ракетостроение / Технология изготовления РДТТ малой тяги из композиционного материала

Просмотр файлов
Вал _ О-100.10.000 спецификация.spw
ВАЛ ПОДСБОРКА ЧЕРТЕЖ.cdw
Закладное кольцо _ К-100.00.001.cdw
КУРСОВАЯ РАБОТА 2017.docx
ОПРАВКА ДЛЯ ОПРАВКИ СБОРКА.cdw
оправка дял оправки верхняя _ оправка дял оправки верхняя.cdw
оправка дял оправки нижняя _ оправка дял оправки нижняя.cdw
Спецификация оправка.spw
фланец верхний _ фланец верхний.cdw
флнец кольцо _ флнец кольцо.cdw
Спецификация на корпус.spw
КОНЕЧНЫЙ РЕЗУЛЬТАТ НАМОТКИ КОРПУСА _ КОНЕЧНЫЙ РЕЗУЛЬТАТ НАМОТКИ КОРПУСА.cdw
