Крепление канистры Экстрим

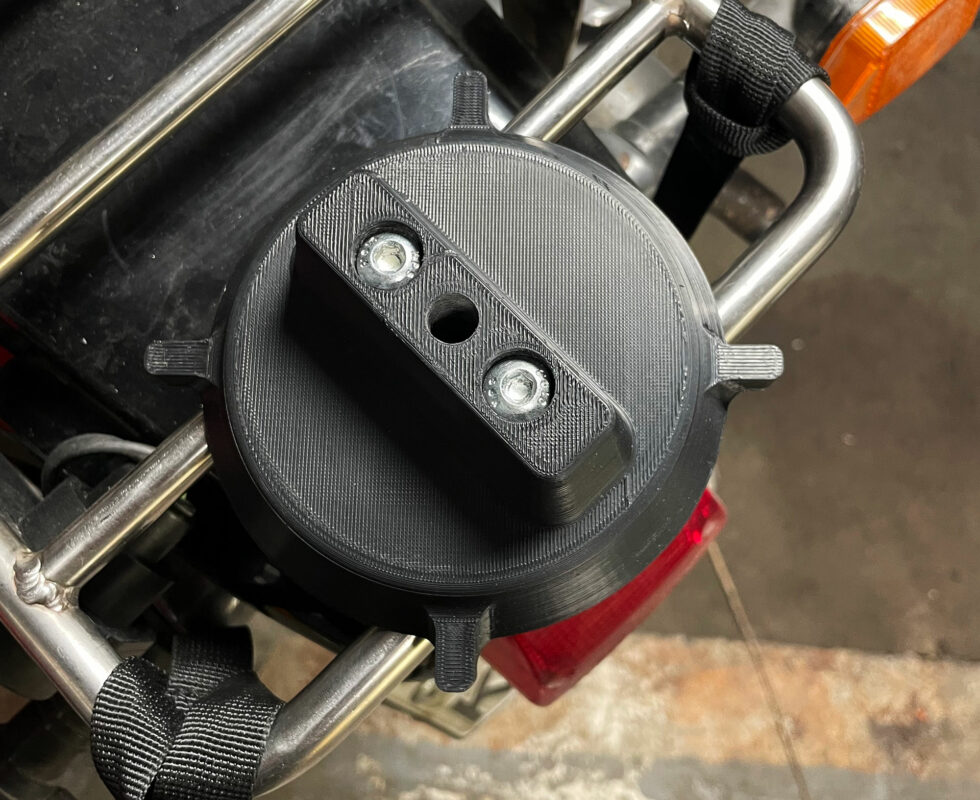

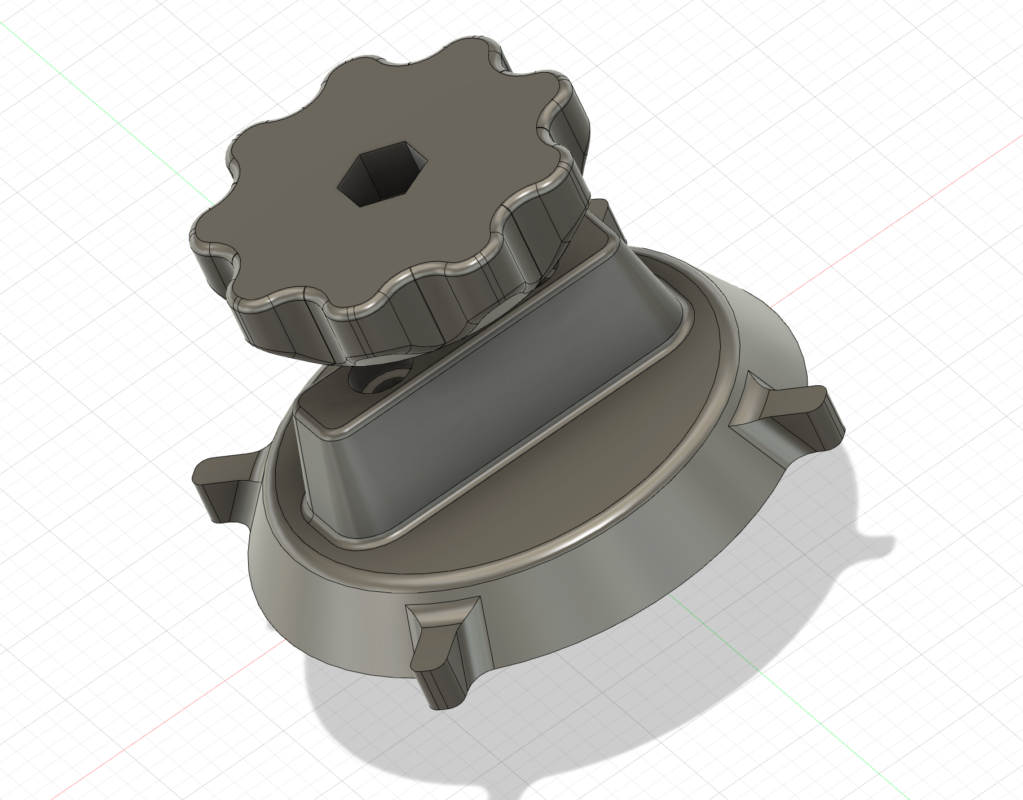

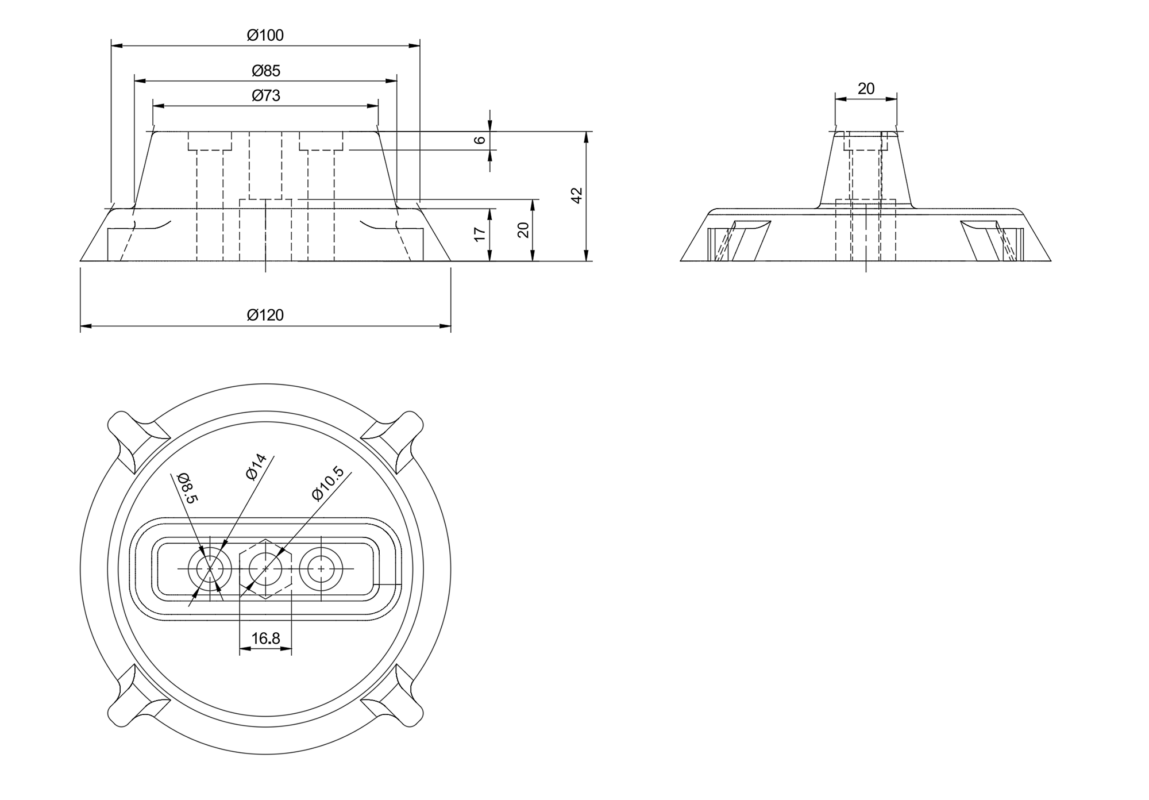

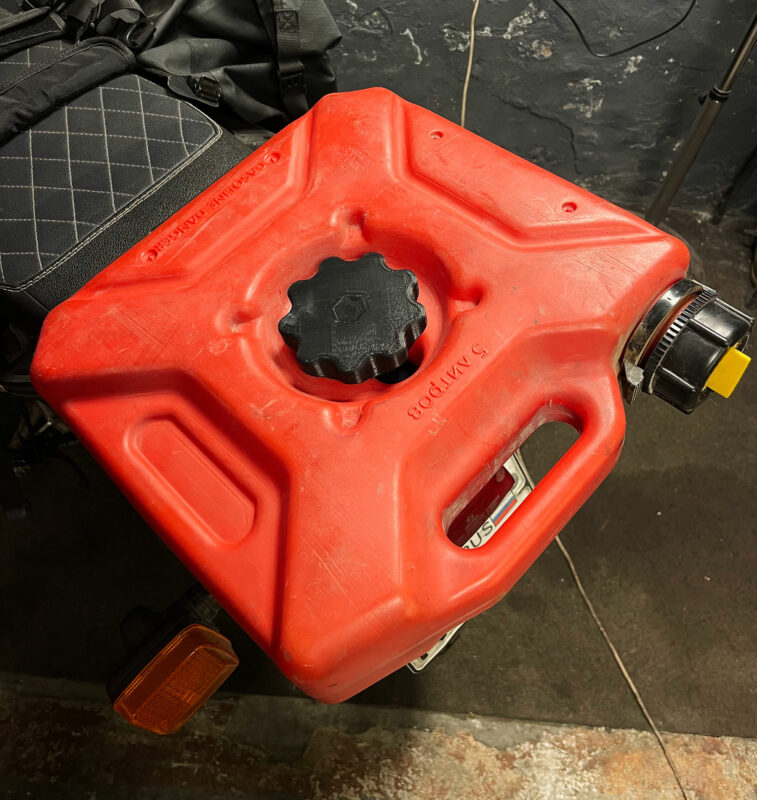

Смоделил под себя крепление канистры Экстрим (Самара тара). Основной болт для барашка 10мм, само крепление прикручивается двумя 8мм.

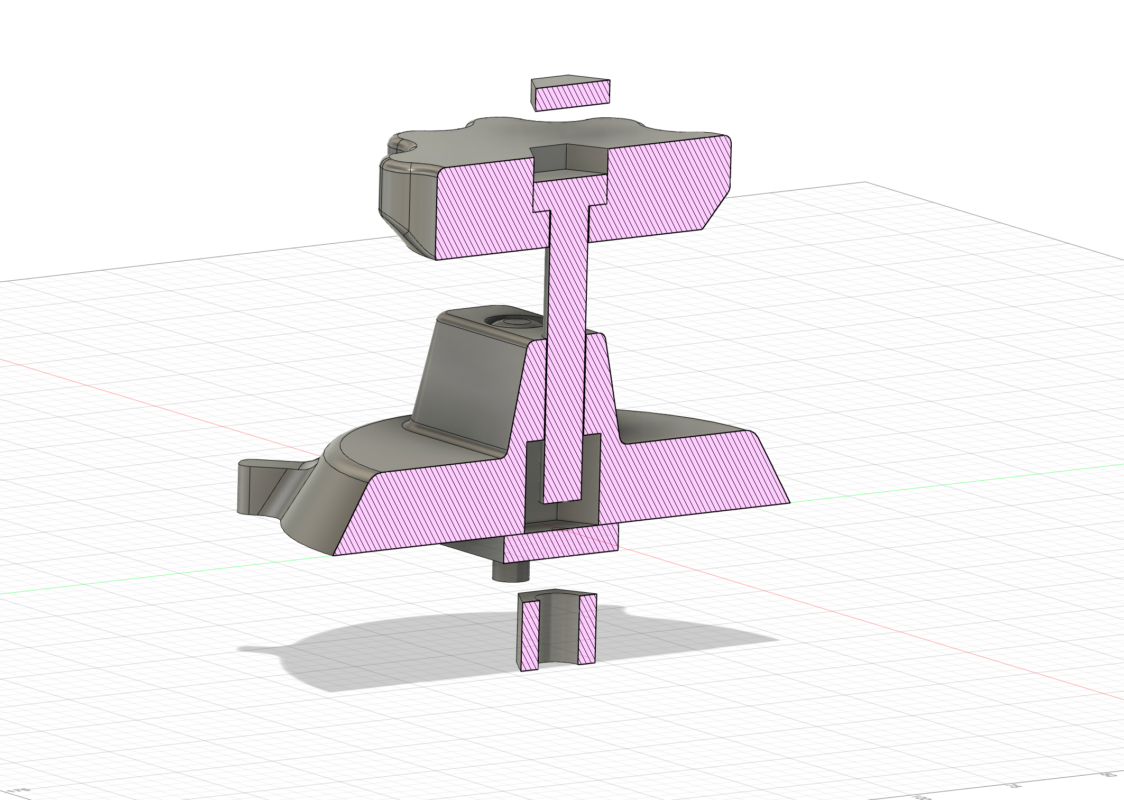

Существующие решения меня не устраивали, потому что у них торчал болт наружу, что мешало разместить вещи поверх канистры. Здесь же я вклеил болт в барашек, а гайку в крепление, плюс 2 заглушки для красоты.

Печатал из abs, толщина стенок 6! Это важно, иначе есть вероятность, что при затягивании болтов пластик промнется. Заполнение поставил 45, но, возможно, это избыточно.

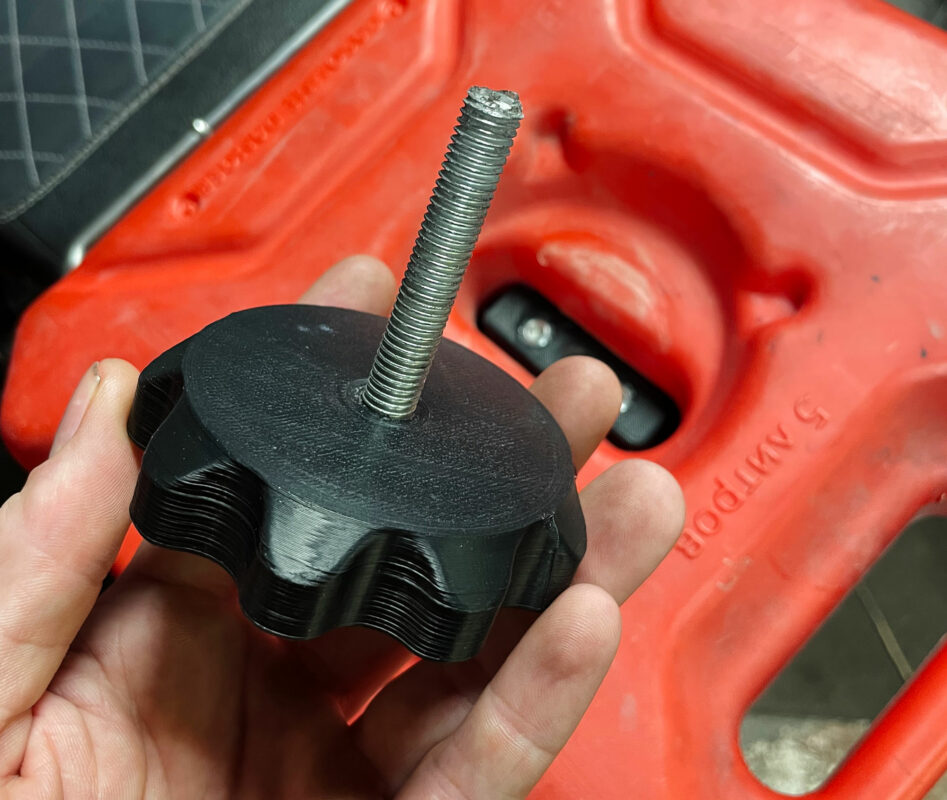

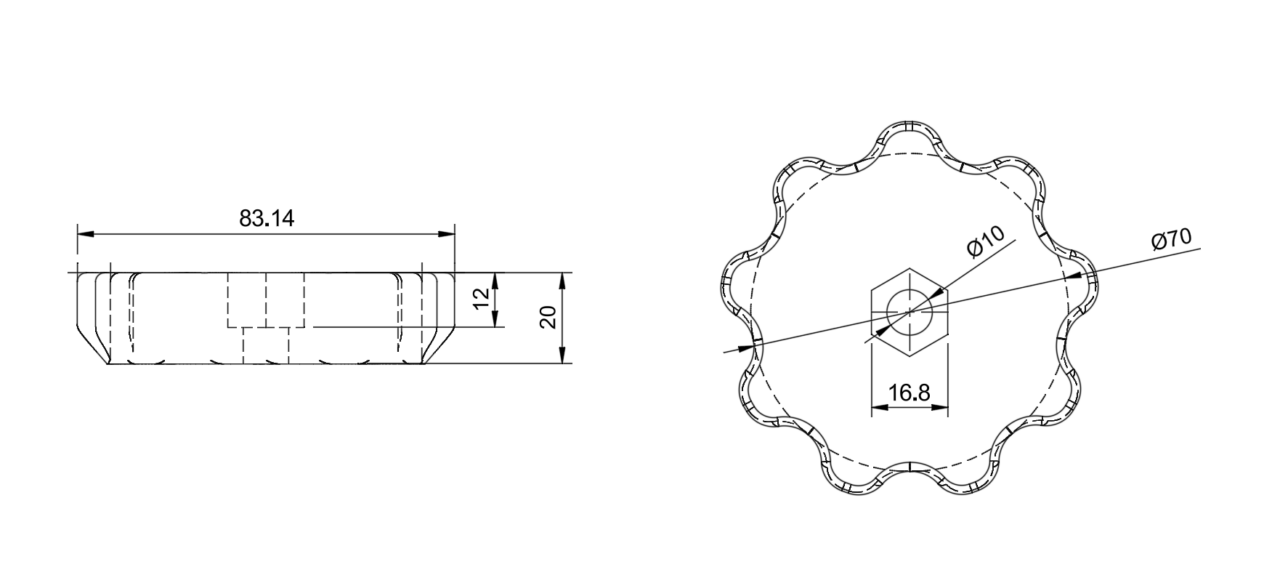

Также промерьте ваш болт и гайку - вдруг размеры отверстий не совпадут. К слову, в барашек я болт запрессовывал для более плотной посадки. Принтер должен был откалиброван, чтобы заглушки хорошо сели в свои посадочные. Ну или чутка поработать наждачкой.

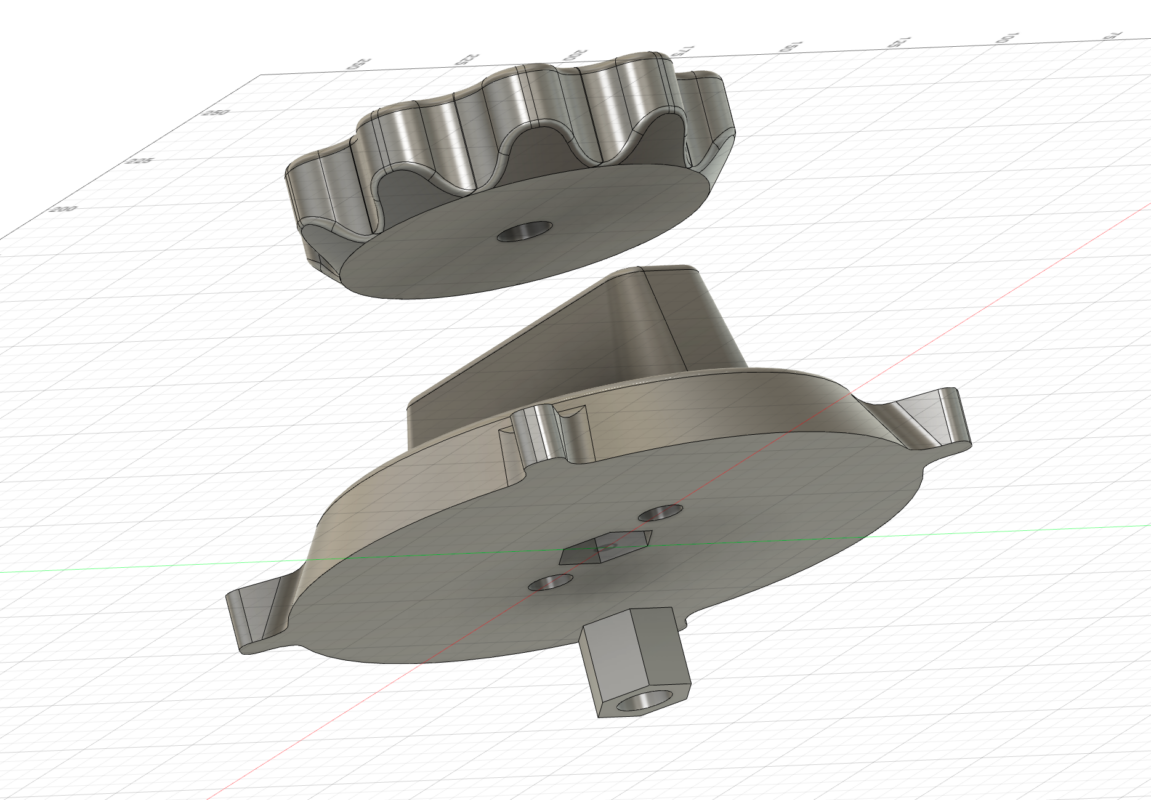

В файле fusion есть имитация болтов и площадки, к которой прикручивается крепление, чтобы вы поигрались с их длиной и прочим под свои условия. Тепловой зазор учтен (когда канистра раздувается на жаре). Но не проверен 🙂
