Амортизатор пружинно-гидравлический мотоцикла Урал М-63

185

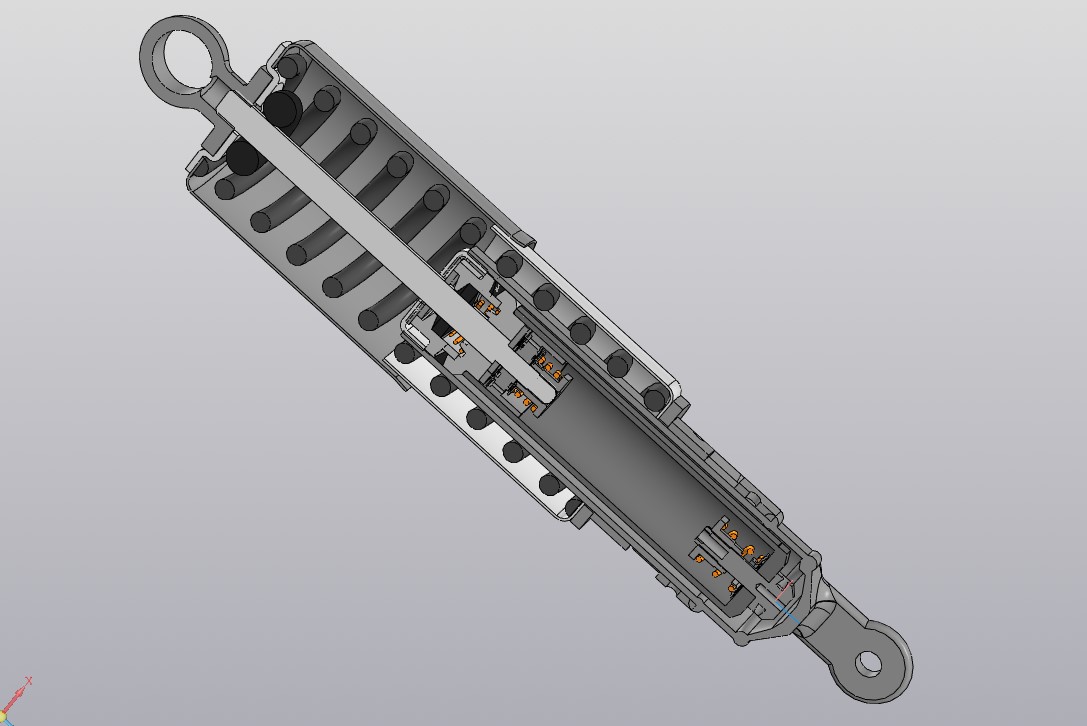

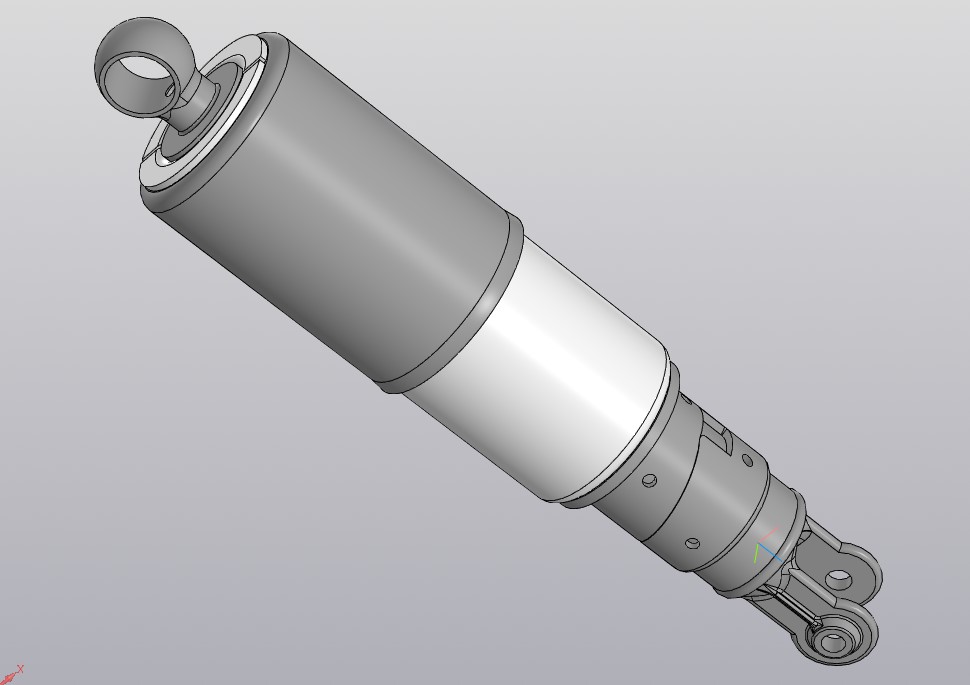

Пружинно-гидравлический амортизатор Урал М-63, заводской номер 6326001. Размеры реальные, сняты обмером разобранного амортизатора. Обозначения деталей по каталогу запасных частей (есть неточности из-за плохого качества сканирования). Амортизатор отличается от более поздних моделей мотоцикла М-67 и 8.103 конструкцией клапанов, кулачками регулировки преднатяга, сухарями. Сборка содержит около 30 деталей. В клапане цилиндра есть неточности из-за невозможности разборки.

3D Модели амортизатор амортизатор мотоцикла Днепр М-63 мотоцикл Урал

Автор

Константин Шевченко

Дата

09.11.2024

Язык

Русский

Состав

Сборка из 35 позиций

Софт

КОМПАС-3D 20 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

шток в сборе 6326014-01
- Буфер амортизатора _ 6328132.m3d
- Гайка клапана отдачи _ 6326172.m3d
- Гайка резервуара _ 6326127.m3d
- диск 5 отв.m3d
- Диск дросселей клапана отдачи _ 6326166-01.m3d
- Диск клапана отдачи _ 6326167.m3d
- диск.m3d
- лепесток.m3d
- Наконечник верхний _ 6326142.m3d
- Направляющая штока _ 6326158.m3d
- Обойма сальника _ 6326154.m3d
- Поршень _ 6326165-10.m3d
- Пружина перепускного клапана _ 6326187.m3d
- Пружина сальника _ 6326157.m3d
- Сальник гайки резервуара _ 6326152.m3d
- Сальник штока войлочный _ 6326153.m3d
- Сальник штока резиновый _ 6326155.m3d
- тарелка клапана отдачи _ 6326167.m3d
- Тарелка клапана отдачи _ 6326168.m3d
- Шайба нажимная _ 6326151.m3d
- Шайба сальника _ 6326156.m3d
- шайба толстая.m3d
- Шток _ 6326102.m3d
- Шток в сборе _ 6326014-01.a3d
цилиндр
- Рабочий цилиндр _ 6326160.m3d
- Стержень клапана сжатия _ 6326182-прим.m3d
- цилиндр в сборе с клапаном сжатия.a3d
Кожух верхний _ 6326134.m3d
Кожух нижний _ 6326140.m3d
Кольцо опорное _ 6326139.m3d
Корпус амортизатора в сборе _ 6320007.a3d
кулачок _ 6326149.m3d
основание.m3d
Пружина подвески _ 6326143-01.m3d
Пружинно-гидравлический амортизатор _ 6326001.a3d
Сухарь _ 6326147.m3d
труба корпуса.m3d
