Гусеничный привод для Беларус-05

1524

100

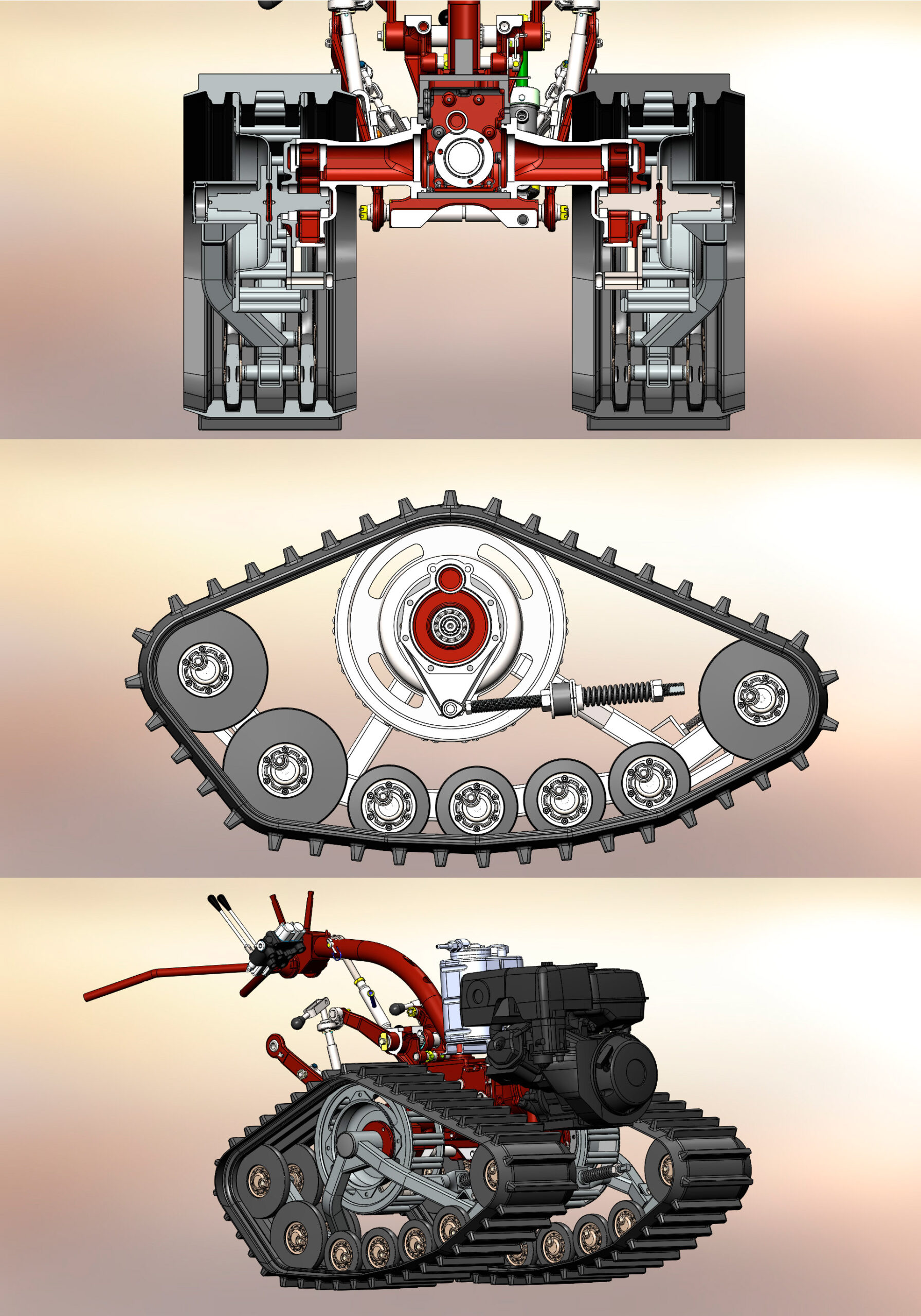

3D модель Гусеничный привод для Беларус-05

Модернизация мотоблока Беларус-05 (МТЗ-05), установка гусеничного хода. В архиве находится только один гусеничный модуль к мотоблоку. 3D сборка без истории построения, детали в дереве подписаны. Самого мотоблока нет. На гусеницах мотоблок просто не чувствует сопротивления, гораздо выше тяговые свойства.
Вездеходные гусеничные движители – это уникальная возможность своими руками трансформировать штатный мотоблок
Корпус, тяжелые и легкие колеса.

Мотоблок Беларус-05 предназначен для выполнения пахоты легких почв, боронования, культивации, междурядной обработки, кошения трав в садах и огородах а также для транспортирования грузов и стационарных работ с приводом от ВОМ. Это первый мотоблок выпускавшийся на Минском тракторном заводе.
Марка двигателя УД-15
Мощность, л.с. (кВт) 5 (3,7)

3D Модели Беларус-05 гусеничный гусеничный ход мотоблок МТЗ-05

Автор

Игорь Лобачевский

Дата

30.12.2021

Язык

Русский

Состав

3D Сборка

Софт

X_T

Содержимое архива

2269271-vms-Gusli
- Щека внутреная.SLDPRT
- Шайба 10 Т ГОСТ 6402-70-1.SLDPRT
- Болт М12х100 ГОСТ 7805-70.SLDPRT
- 05-24070280011.SLDPRT
- Шайба опорная O21 х O40 высота 7мм.SLDPRT
- spring lock washer 6735_is(IS 6735- 12).SLDPRT
- Натяжитель 178х40х136мм.SLDPRT
- Заглушка большая O71мм L=22мм.SLDPRT
- M12 x 30 - 30S.SLDPRT
- Ось амортизатора O20 L= 320, сталь.SLDPRT
- Гусеница передняя 39.SLDPRT
- Привод МТЗ-05л.x_t
- ISO - M10 x 30 - 30S.SLDPRT
- Рама гусеницы передняя правая я.SLDPRT
- Фтулка распорная.SLDPRT
- Привод МТЗ-05пя.SLDASM
- Каток 132-1.SLDASM
- radial ball bearing_68_skf(SKF - 6304 - 8,DE,AC,8_68).SLDPRT
- circlip for bores normal_din(Circlip DIN 472 - 62 x 2).SLDPRT
- Обод резиновый 200.SLDPRT
- Привод МТЗ-05п.x_t
- Щека наружная.SLDPRT
- Шайба демпфера.SLDPRT
- hex screw gradec_iso(ISO 4018 - M8 x 35-WS).SLDPRT
- DIN 7040 - M6 - S.SLDPRT
- Кольцо C30.50 ХГА ГОСТ 13940-86.SLDPRT
- Каток 132.SLDASM
- Натяжитель.SLDASM
- DIN - M6 x 20 --- 14.5S.SLDPRT
- Шайба O11 х O32 толщина 4мм.SLDPRT
- Фтулка 10х6,5х7.SLDPRT
- Пружина 120х30.SLDPRT
- SKF - 6205.SLDPRT
- Болт М10х25 ГОСТ 7798-70.SLDPRT
- Каток 132-7.SLDASM
- 05-2407054.001.SLDPRT
- radial ball bearing_68_skf(SKF - 6206 - 12,DE,AC,12_68).SLDPRT
- Каток 132-4.SLDASM
- Манжета 2,2-25х42 ГОСТ 8752-79.SLDPRT
- Каток 200.SLDASM
- Каток 200-2.SLDASM
- M20х1,5.SLDPRT
- 285-3102015.2.SLDPRT
- Обод резиновый 132.SLDPRT
- Каток 132-5.SLDASM
- Головка шарнирная РОS12.SLDPRT
- Шайба O62 х O40 толщина 2,0мм.SLDPRT
- Демпфер.SLDPRT
- M12 x 30.SLDPRT
- Каток 132-6.SLDASM
- 05-3102015-А.SLDPRT
- М10-6Н.6.019 ГОСТ-5915-70.SLDPRT
- Манжета 2.2-38x58 ГОСТ 8752-79.SLDPRT
- M12х1,5.SLDPRT
- Заглушка.SLDPRT
- Каток 132-2.SLDASM
- Каток 132-3.SLDASM
- Каток 200-4.SLDASM
- Шайба 8 Т ГОСТ 6402-70-1.SLDPRT
- Каток 200-1.SLDASM
- Каток 200-3.SLDASM
- Каток 200-5.SLDASM
