Индикатор выставления угла задней оси

0
1
27
2
0

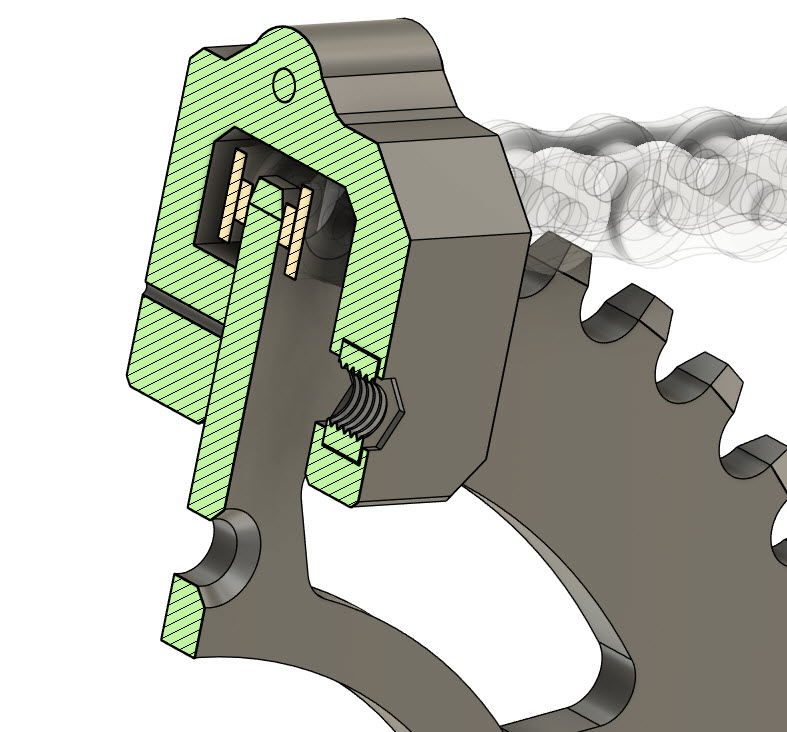

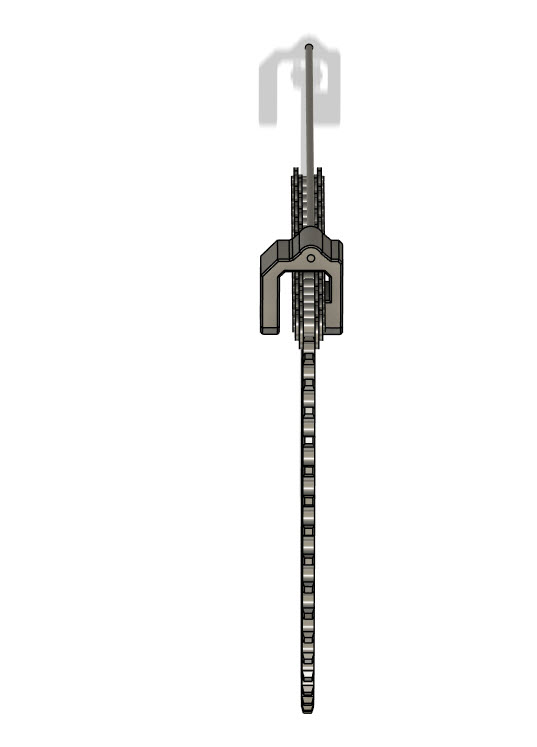

Индикатор помогает выставить угол положения задней оси мотоцикла относительно натянутой цепи от ведущей звезды до ведомой. В качестве индикатора используется пруток электрода D4 мм. В модели Calibrator используется закладная гайка М8, которая вкладывается во время печати (не забудьте установить паузу на этих слоях). Так же в Calibrator Full используется резьба М8, но без закладной гайки. Испытания показали, что толщины вполне хватает для уверенной работы зажима. Болт М8 от L 30 мм.

Принцип выставления.
0. Предварительно. Расслабить гайки задней оси, расконтрить упорные болты. Прожать цепь вниз на уровне слайдера, чтобы ось колеса пододвинулась и цепь провисла в месте где будем выставлять зазор между цепь и маятником.

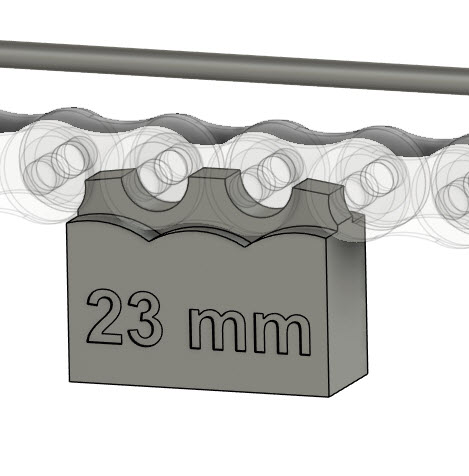

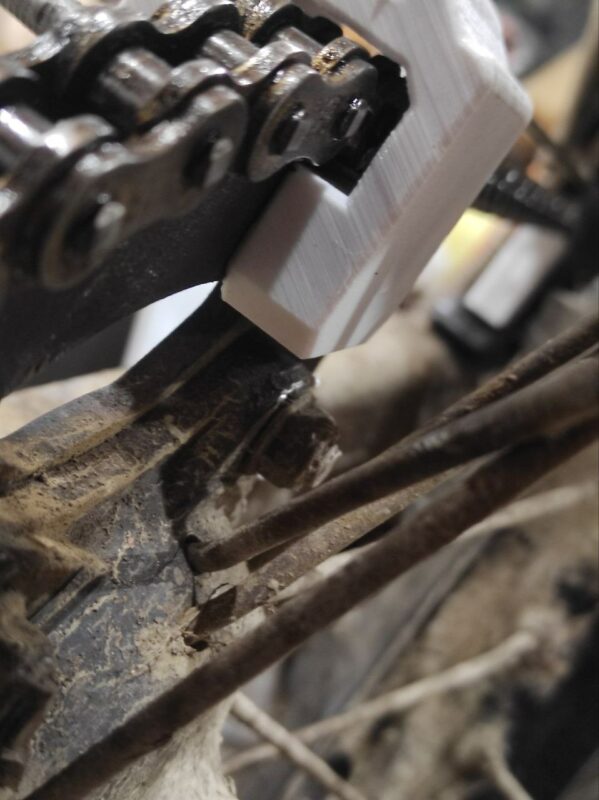

1. Установить проставку 23 мм на слайдер под цепь. Проставка имеет зубья под шаг 520 цепи и никуда выпадать не будет при манипуляциях с осью колеса. Так же при повороте колеса проставка вместе с цепью будет двигаться вперед/назад, без необходимости её двигать вручную.

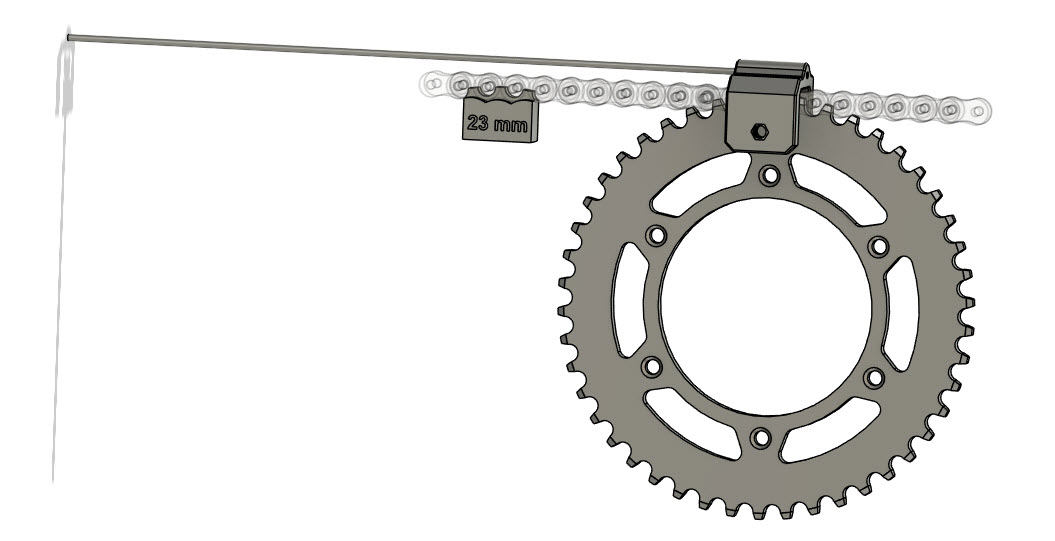

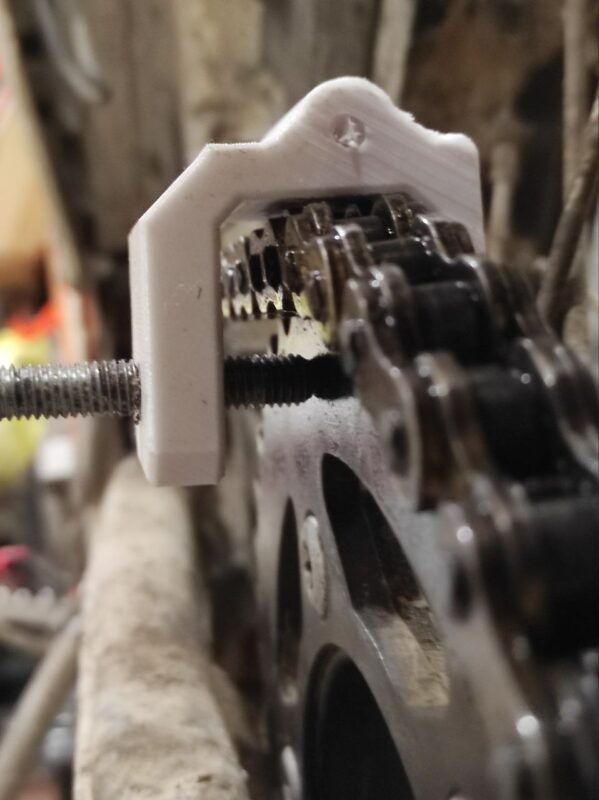

2. Установить на звезду индикатор с указатель. Зажать фиксирующий болт, так чтобы внутренний упор индикатора прижимался на звезде.
3. Оттянуть ось колеса со стороны звезды назад, чтобы натянулась цепь и плотно легла на проставку. - Выкрутить фиксирующий болт натяжки цепи до момента пока не упрется в ось и не начнет давить ось назад, тем самым натягивая цепь (с зазором по проставке).

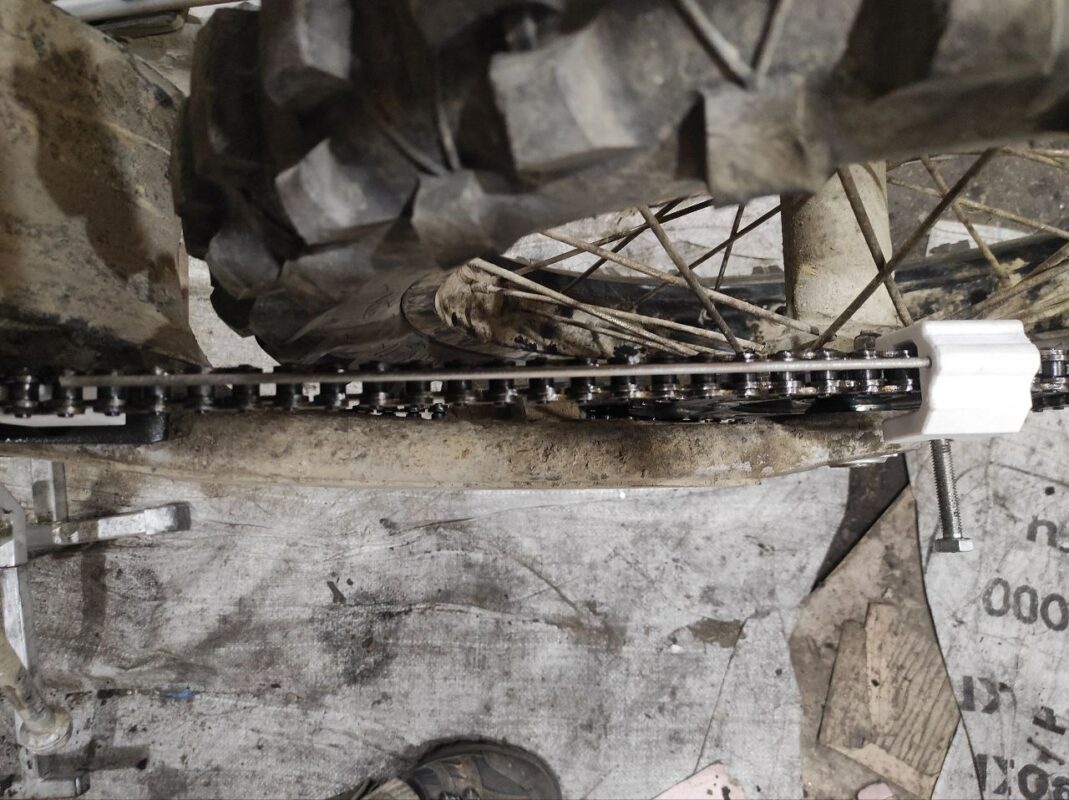

4. Выкрутить болт натяжки цепи с противоположной стороны. Отводя ось назад, следить за указателем, чтобы он был параллельно натянутой цепи.

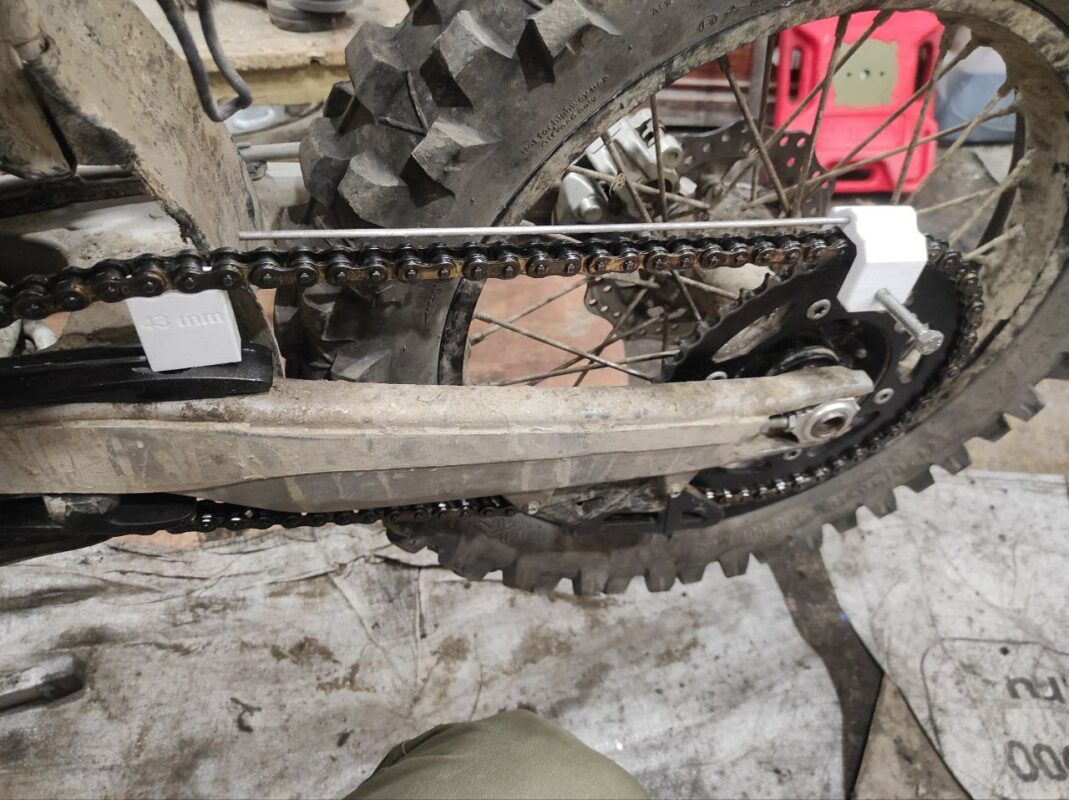

5. Как только индикатор будет параллельно цепи, а цепь натянута, закрутить гайку оси и тем самым зафиксировать колесо на маятнике.
6. Снять индикатор со звезды. Прокрутить колесо назад и освободить из под цепи проставку.
Цепь натянута под требуемый зазор, колесная ось выставлена перпендикулярно направлению цепи.



Автор
Perfect_Root
Дата
15.10.2024
Язык
Русский
Состав
Две детали, проставка и индикатор
Софт
Fusion 360 all
