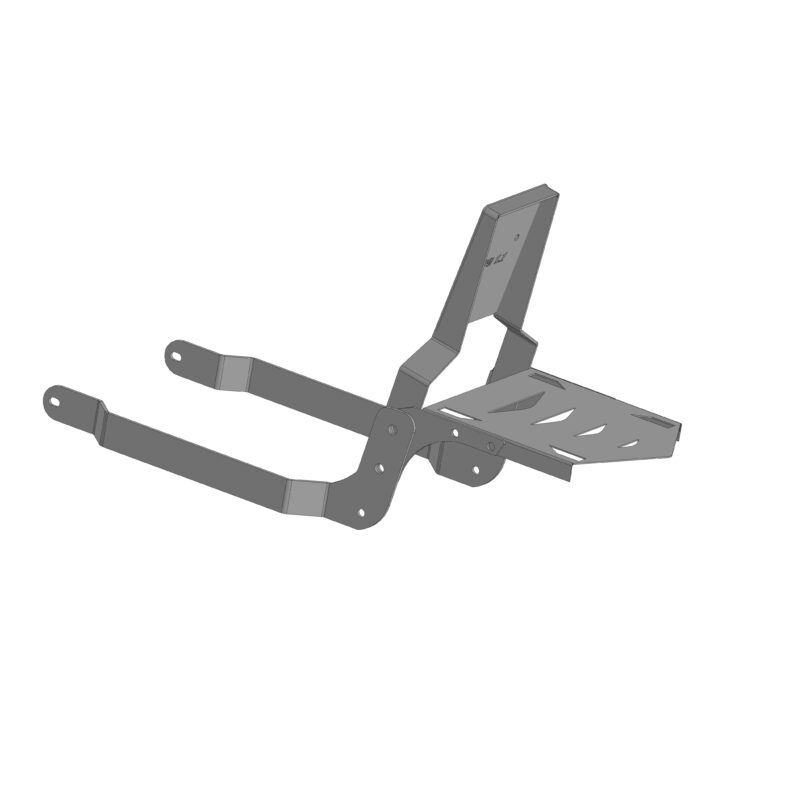

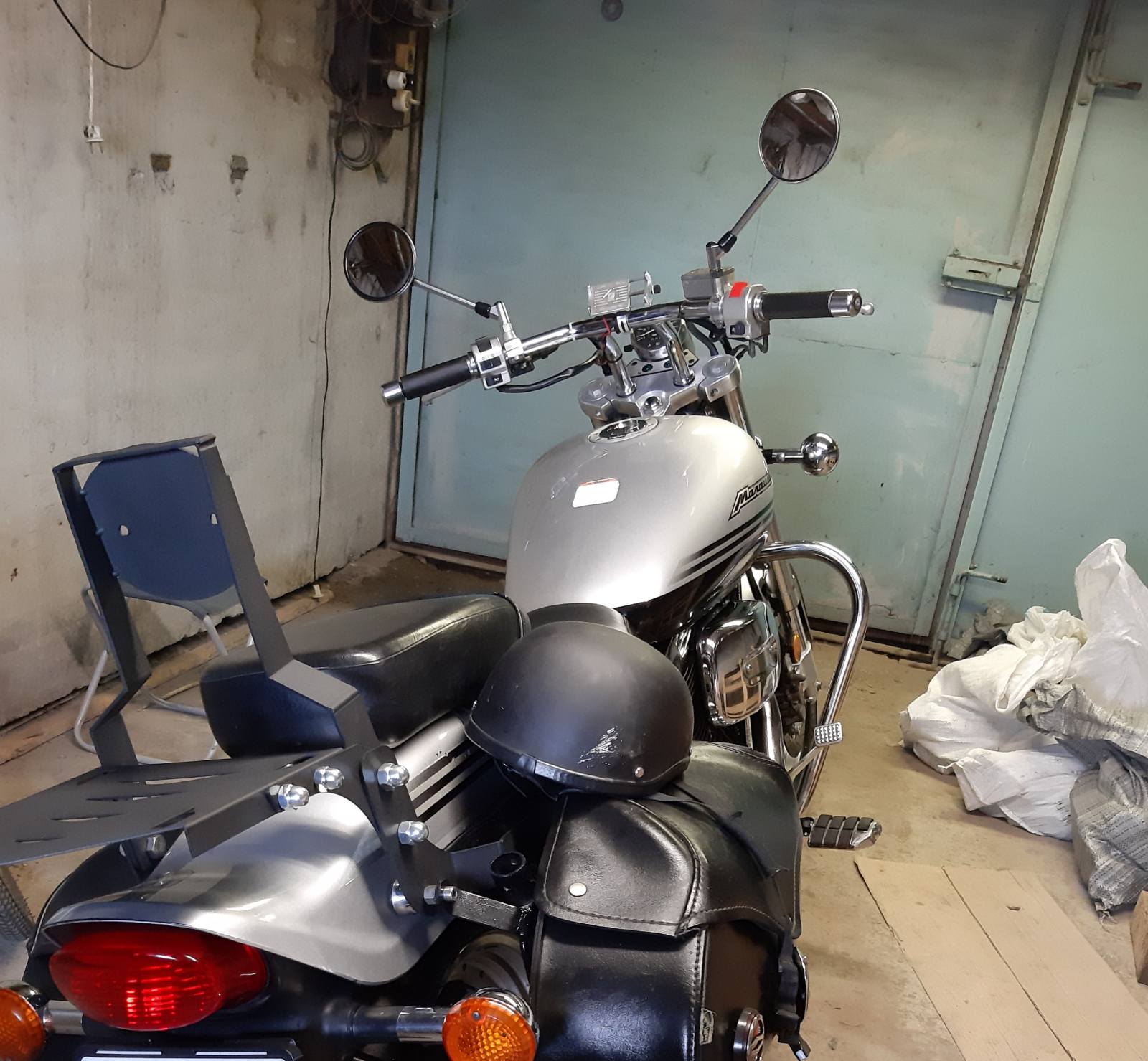

Сиссибар для SUZUKI MARAUDER VZ800. Спинка пассажира и багажник для мотоцикла.

100

Сиссибар(спинка пассажира) предназначен для сохранения второго номера на мотоцикле при резком открывании дроссельной заслонки. Данная версия с багажником для крепления поклажи. Данная спинка по креплениям подходит под мотоцикл SUZUKI VZ 800 MARAUDER(DESPERADO). Спинка выдерживает поперечную нагрузку в 80 кг. Багажник 30кг. Расчет и контуры ля лаз. резки прилагаются.

3D Модели

Автор

Никита Гуляев

Дата

10.08.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), dxf

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Багот (1,5мм) 1шт.dxf
  - Перемычка1 (3мм) - 2шт.dxf
  - Перемычка2 (3мм) - 1шт.dxf
  - Планка(3мм) 2шт.dxf
  - Планка2 (3мм) 1шт.dxf
  - Пластина (3мм) 1шт.dxf
  - Пластина (3мм) 1шт.frw
  - Скоба соединительная (3мм) - 2шт.dxf
  - Спинка (3мм) 1шт.dxf
  - Спинка (3мм) 1шт.frw
- - расчет1_map_SVM_0.jpg
  - расчет1_map_SVM_1.jpg
  - расчет1_map_SVM_2.jpg
  - расчет1_map_UltimateSF_0.jpg
  - расчет1_map_UltimateSF_1.jpg
  - расчет1_map_UltimateSF_2.jpg
  - расчет1_map_USUM_0.jpg
  - расчет1_map_USUM_1.jpg
  - расчет1_map_USUM_2.jpg
  - расчет1_map_YieldSF_0.jpg
  - расчет1_map_YieldSF_1.jpg
  - расчет1_map_YieldSF_2.jpg
  - расчет1_Mesh.jpg
  - расчет1_Model.jpg
  - расчет1_SVM_0.jpg
  - расчет1_SVM_1.jpg
  - расчет1_SVM_2.jpg
  - расчет1_UltimateSF_0.jpg
  - расчет1_UltimateSF_1.jpg
  - расчет1_UltimateSF_2.jpg
  - расчет1_USUM_0.jpg
  - расчет1_USUM_1.jpg
  - расчет1_USUM_2.jpg
  - расчет1_YieldSF_0.jpg
  - расчет1_YieldSF_1.jpg
  - расчет1_YieldSF_2.jpg
- 0-02-05-4fe826cc3efc53d0d2e4a39b1afa14e881cb33d125b08881047cfb77d79331af_5d19ffd265328409.jpg
- 0-02-05-67f24be65e9e9d2307ed46a44a38edf9cc364b9121c92b17f3bdeed5702de4df_e3d4418e7aad0b68.jpg
- 0-02-05-7502ff4f929423c2eb72c59abcec0833e3c93bbbf90c46984f4d9e6b3f238bdb_9270e5c0f2bc3659.jpg
- rjywtgn.jpg
- Багот.m3d
- Деталь.m3d
- Е 042 Сборка.pdf
- Крепежная планка.m3d
- Крепежная планка левая.m3d
- Крепежная планка правая.m3d
- Крепежные проушины.m3d
- Перемычка рамки.m3d
- Перемычка рамки 2.m3d
- Пластина под спинку.m3d
- Рамка.m3d
- Рамка в сборе.a3d
- Рамка в сборе.jpg
- Рамка в сборе.stp
- Рамка на кофр.m3d
- Спинка.m3d
- Трубка.a3d
- пластина.a3d
- рамка для кофр.a3d
- расчет1.html
- спинка 3мм(укороченная).m3d
- спинка 3мм.m3d
