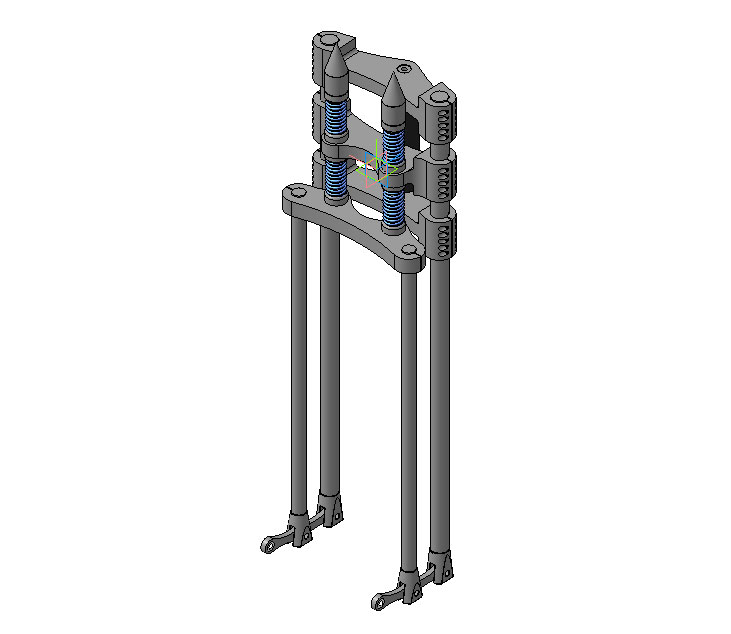

Вилка мотоцикла Springer

2303

150

Комплект не включает стандартные изделия: такие как болты траверс, гайка и шайбы рулевого вала и т.д.
Чертежи в 2д формате некоторых деталей можно сделать из 3д моделей, все размеры метрические... длина вилки меняется за счет перьев и пружин.
Изготовление конечного изделия расчитывалось на ЧПУ фрезерном станке из АМГ6Б (траверсы, стаканчики под пружины), и токарный станок 10Х18Н10Т (перья и направляющие пружин)

Втулки рокеров можно заменить на игольчатые подшипники.

Стакан и вал рулевого управления под конические подшипники.
Универсально для любого типа вилок.
Все размеры метрические.
Конечное изделие расчитано для токарных работ.
Подшипники в чертеже: 7205 (30205)
