Спроектирована мастерская по ремонту и технического обслуживания тракторной техники. Рассмотрены неисправности деталей машин и механизмов и основные ремонтные работы по восстановлению работоспособности тракторной техники. Приведены технические характеристики данных участков и область их применения, а также даны особенности технологических приспособлений применяемых при ремонте тракторной техники.
В проекте изложены расчеты производственных и вспомогательных участков и технологических оборудовании, а также энергетические и экономические расчеты, планирования и организации технического обслуживания и ремонта; основы техники безопасности и противопожарные мероприятия.
Конструкторская часть - подъемная тележка рассчитана для подъема передней части (двигателя) трактора марки МТЗ – 80/82 с последующим ее разъединениям при капитальном ремонте. Грузоподъемность тележки 3 т которая осуществляется двумя гидравлическими домкратами что помогает задавать разные углы при соединении двигателя с задней частью трактора.
эти 11 листов в фотографиях, а мне надо в файлах для kompas
Это не фотографии, это векторное изображение в формате CorelDRAW. Все листы редактируются. Вы читали описание работы, в частности поле софт?
Если Вам нужно открыть эти файлы в КОМПАС 3D, тогда сначала откройте их в CorelDRAW, нажмите сохранить как DWG/DXF, и откройте полученные файлы Компасом.
нету чертежа
Графическая часть находится в файле Рисунки на А-1.cdr

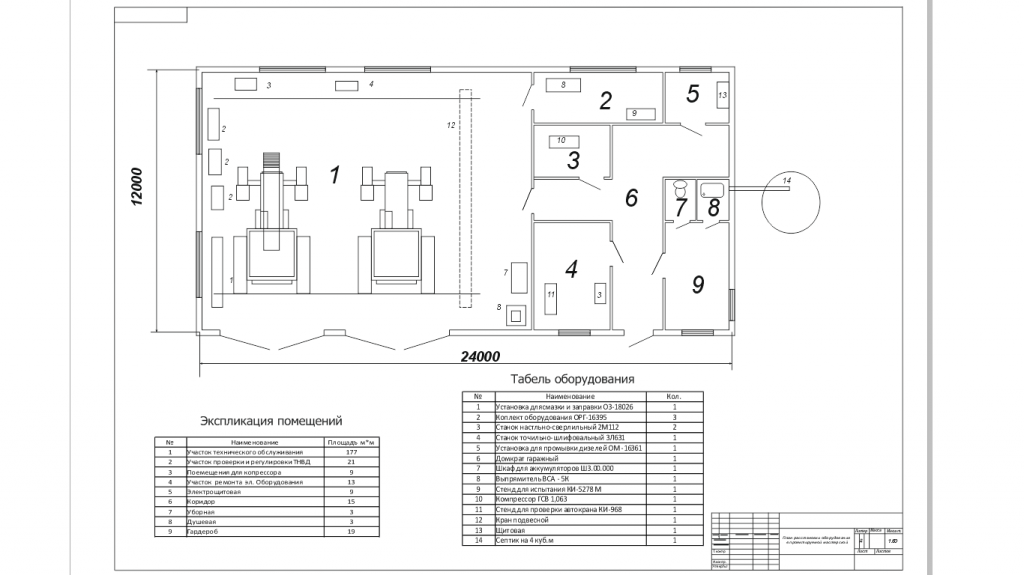

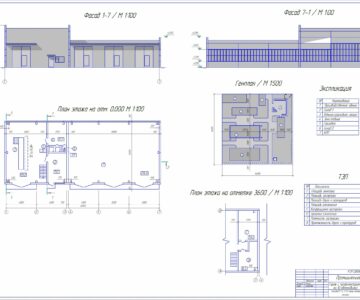

В составе 11 листов, есть планы, таблицы, эскизы.
Тележка для демонтажа передней части трактора МТЗ -80/82 это лист 1.
Вся графическая часть довольно примитивна.
