Построение внешней скоростной характеристики двигателя «Газ 3307». Расчет тягового баланса автомобиля «Газ 3307»

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Конструкция и расчёт автомобилей"
На тему: "Изучение коробки передач автомобиля ГАЗ-3307, построение динамической и внешней скоростной характеристики, расчёт тягового баланса"
Новополоцк 2018

В ходе выполнения работы необходимо выполнить следующие задачи:
– изучить назначение и типы КПП;
– изучить требования предъявляемые к КПП;
– рассчитать и построить внешнюю скоростную характеристику двигателя автомобиля ГАЗ 3307;
– рассчитать и построить силовой (тяговый) баланс автомобиля ГАЗ 3307;
– рассчитать и построить динамическую характеристику автомобиля ГАЗ 3307;
– выполнить чертеж КПП автомобиля ГАЗ 3307.

Техническая характеристика автомобиля ГАЗ 3307
Марка автомобиля ГАЗ 3307-07
Колесная формула 4 х 2
Полная масса (кг) 7200
в т. ч. на переднюю ось 1710
на заднюю ось 5490
максимальная скорость (км/ч) 85
максимально преодолеваемый подъем (°)
время разгона до 100 км/ч (с)
Габариты (м):
Колея 2,20
Высота 2,4
Двигатель мод ЗМЗ 53-07, 4- такт.; 8-цилиндровый; V-обр.
Тип(бензин, дизель) Бензин
Максимальная мощность (кВт)
развивается при частоте вращения коленчатого вала n = 3200 об/мин. 94,0
Максимальный крутящий момент(Нм)
развивается при частоте вращения коленчатого вала n = 2200 об/мин. 310
Трансмиссия
Передаточные числа:
коробки передач
главной передачи
I - 6,45: II -3,39 : III -1,81 :IV- 1,0 :
6,63
Размер шин 240-508 (8,25-20)
Содержание:
1. Пояснительная записка

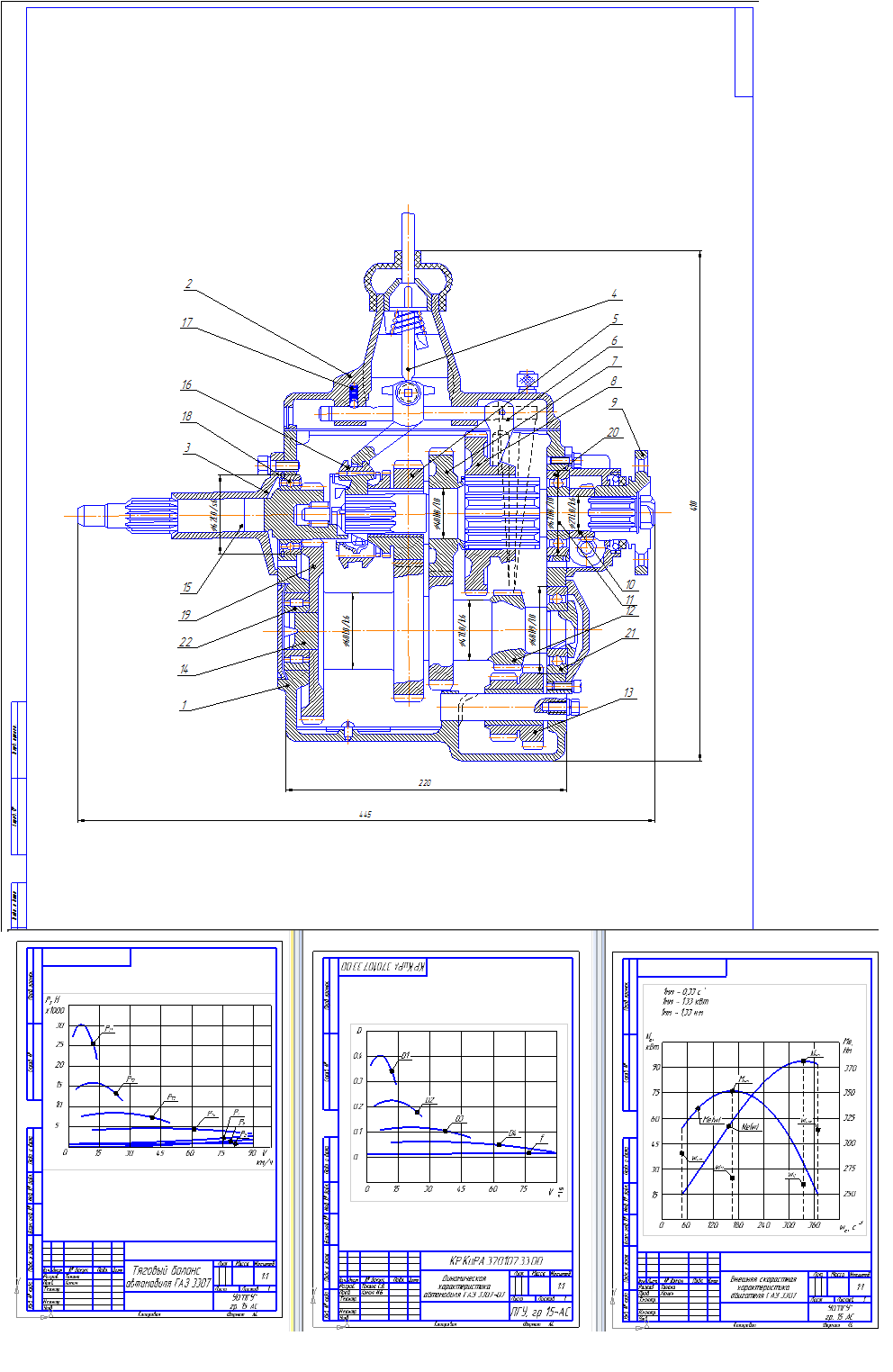

2. Чертёж КПП
3. Внешняя скоростная характеристика
4. Динамическая характеристика
5. Тяговый баланс автомобиля
6. Спецификация

Состав: Тяговый баланс автомобиля, внешняя скоростная характеристика, чертёж КПП, динамическая характеристика, спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Построение внешней скоростной характеристики двигателя «Газ 3307». Расчет тягового баланса автомобиля «Газ 3307»

Chertezh_KPP_GAZ_3307.cdw
Внешняя скоростная характеристика двигателя ГАЗ 3307.cdw
Динамическая характеристика автомобиля ГАЗ 3307.cdw
Тяговый баланс автомобиля ГАЗ 3307.cdw
Курсовая работа.docx
Спецификация.spw
