Прицеп тракторный ПСТ

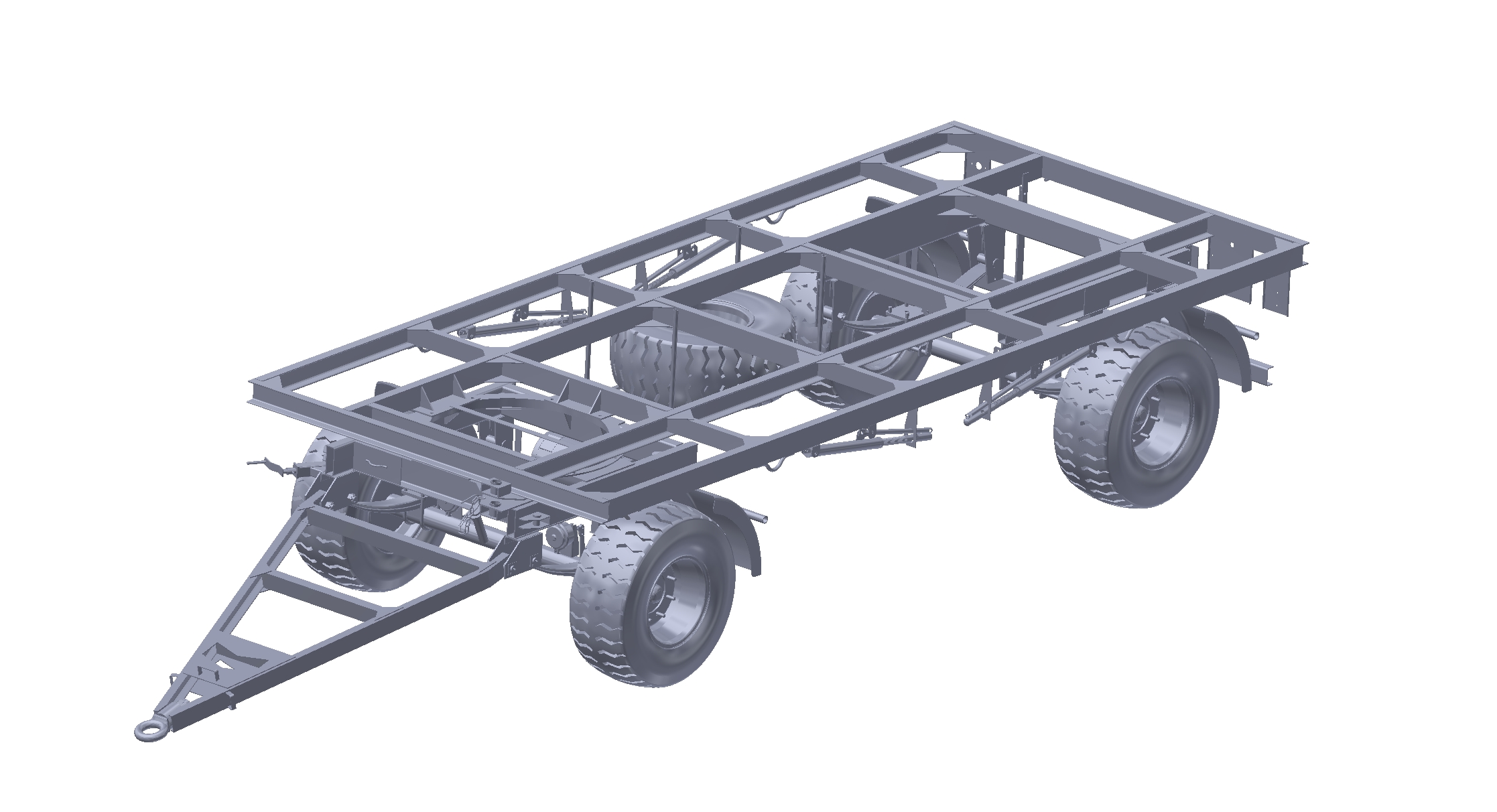

Прицеп тракторный ПСТ 6. Для контейнеров, бытовок. С поворотной платформой

Состав: 3D Сборка

Софт: Autodesk Inventor 2019

Сайт: www

Файлы:
Уголок 55х50х5,0 L=175.ipt
Ролик натяжителя тормоза.ipt
Швеллер 12П L=220.ipt
Пластина под отбойник.ipt
Лист 16х160х170 - прижим рессор.ipt
Втулка для сцепной петли.ipt
Ручка.ipt
Косынка под опорные пластины.ipt
Рама подвески передняя в сборе.iam
Траектория цепи.ipt
Пластина 8х50х90.ipt
Винт домкрата.iam
Пластина серьги 4.ipt
Опорная пластина 3.ipt
Петля.ipt
Палец.iam
Опорная пластина 1.ipt
Труба 57 L=80.ipt
Пластина 20 D60 для корпуса домкрата.ipt
Пластина 8х100х120.ipt
Труба 42 L=535.ipt
Пластина под фонарь белый.ipt
Колесо в сборе.iam
Накладка 2 дышла.ipt
Пластина серьги 2.ipt
Рама подвески передняя.iam
Ось натяжителя тормоза.ipt
Корпус домкрата.iam
Гнутый листо ручки натяжителя тормоза.ipt
Рама верх.ipt
Цепь 13 звеньев.ipt
Крыло.ipt
Швеллер 10П L=90.ipt
Ресивер воздушный 8301.06.14-2.ipt
Пневмоцилиндр.iam
Пластина для шв.160 внутр. 1.ipt
Винт домкрата.ipt
Гнутый уголок 60х135.ipt
Гайка прорезная М37 ГОСТ 5918-73.ipt
Рама подвески передняя.ipt
Косынка 2.ipt
Рама подвески задняя.iam
Накладка 1 дышла.ipt
Цепь 13.iam
Косынка 1.ipt
Хомут для пневмоцилиндра.ipt
Ось тормоза.ipt
Пластина для реверса.ipt
Швеллер 10П L=70.ipt
Поворотный круг.iam
Швеллер 12П L=100.ipt
Палец.ipt
Уголок из полосы 4х40х200.ipt
Пластина 5х150х90.ipt
Сцепная петля 771Б-2707042.ipt
Пластина под фонарь.ipt
Зеркально отразитьУголок 55х50х5,0 L=175.ipt
Швеллер для фонарей.ipt
Рессора.ipt
Ось прицепа.ipt
Скоба для крепления рессор.ipt
Пластина.ipt
Лист 10х65х65.ipt
Диск колесный 13х18.ipt
Пневмоцилиндр.ipt
Гнутый лист для натяжителя тормоза.ipt
Пластина 8х300х270.ipt
Труба 100х50х5.ipt
Пластина 5х50х60.ipt
Гайка прорезная М60.ipt
Пластина 8х40х200.ipt
Втулка дышла.ipt
Труба 57х4 L=565 для корпуса домкрата.ipt
Косынка 8х55х110.ipt
Нижнее кольцо.ipt
Петля для пружины.ipt
Косынка 3.ipt
Пластина 4х80х220.ipt
Ручка натяжителя тормоза.ipt
Ось ручки натяжителя тормозов.ipt
Вилка натяжителя тормоза.iam
Дышло.iam
Палец для троса страховочного.ipt
Косынка 8х87х110.ipt
Швеллер 10П L=180.ipt
Рама дышла.ipt
Отбойник.ipt
Гнутая пластина 80х40х60.ipt
Пластина серьги 1.ipt
Гнутая пластина 65х75х60.ipt
Рама дышла.iam
Пластина 8х130х320.ipt
Пластина дышла.ipt
Труба 60х5 L=80.ipt
Пластина 10х50х120.ipt
Труба 60х60х4,0 L=250.ipt
Профиль 25х240х570 для запаски.ipt
Втулка резинометаллическая для рессор.ipt
Наконечник винта домкрата.ipt
Шина 15,5_65-18.ipt
Швеллер 10П L=220.ipt
Швеллер 12П L=90.ipt
Лист 10х60х60.ipt
Пластина 8х80х80.ipt
Шайба замковая 60.ipt
Ось прицепа.iam
Рама подвески задняя.ipt
Лист 5х30х15.ipt
Верхнее кольцо.ipt
Ребро 120.ipt
Пластина 5х1440х149.ipt
Пластина серьги 3.ipt
Пластина гнутая 90х50х25.ipt
Ручка натяжителя тормоза.iam
Пластина для шв.160 внутр. 2.ipt
Рама.iam
Рычаг для тормоза.ipt
Швеллер 10П L=145.ipt
Полоса 4х40х900.ipt
Опорная пластина 2.ipt
Ось серьги 2.ipt
Ходовая гайка натяжителя тормоза.ipt
Труба 42х4 L=180 для винта домкрата.ipt
Палец рессоры с масленкой d30 М27.ipt
Прицеп.iam
Пластина 5х84х155.ipt
Труба 27 для запаски.ipt
Петля буксировочная.ipt
Труба 27х2 L=590 Подкос домкрата.ipt
Пластина гнутая 110х60х25.ipt
Швеллер 10П L=140.ipt
Пластина 5х60х60 для корпуса домкрата.ipt
Лист 5х40х90.ipt
