Проверочный расчет коробки передач

Министерство науки и высшего образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Алтайский государственный технический университет им. И.И. Ползунова»
Факультет Энергомашиностроения и автомобильного транспорта
Кафедра "НТТС"
Специальность: 23.05.01 Наземные транспортно-технологические средства
Курсовой проект
по дисциплине «КОНСТРУИРОВАНИЕ И РАСЧЕТ АВТОМОБИЛЕЙ И ТРАКТОРОВ»
на тему: "Проверочный расчет коробки передач УАЗ 469"

Курсовой проект содержит:

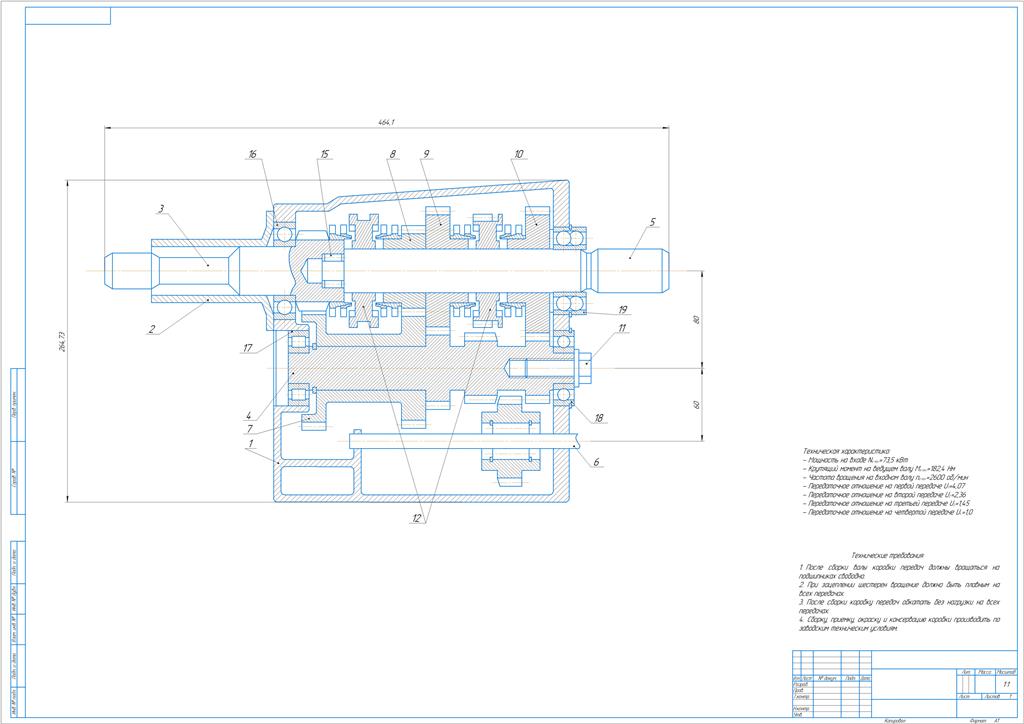

задание, титульный лист, пояснительную записку,  сборочный чертеж МКПП, спецификация.

Задание
1) Составить кинематическую схему трансмиссии автомобиля
2) Выполнить расчет зубчатого зацепления.
3) Выполнить расчет вала коробки передач на прочность, жесткость, выносливость.
4) Выполнить расчет подшипников вала на долговечность.
Таблица 1 – задание.
Вариант: 17
Номер передачи для расчета (зацепление): 1
Вал для расчета на прочность, жесткость: промежуточный
Колесная формула 4х4
Ведущая ось задняя
Межосевое расстояние, мм 80,5
Масса автомобиля, кг 2300
Доля веса, приходящегося на ведущую ось, % 50
Радиус качения колеса, м 0,385
Пробег автомобиля, тыс. км 200
Двигатель
Номинальная мощность, кВт 94
Номинальная частота вращения, об/мин 4500
Введение 3
1 Задание 4
2 Кинематическая схема трансмиссии автомобиля 5
3 Определение эквивалентных чисел циклов нагружения 6
4 Расчет зубчатого зацепления 8
4.1 Расчет геометрических параметров зубчатых колес 9чертеж
4.2 Расчет на контактную выносливость 12
4.3 Расчет на изгибную выносливость 18
5 Расчет вала 23
5.1 Определение сил, участвующих в зацеплении 23
5.2 Определение реакций и построение эпюр на промежуточном валу 24
5.3 Расчет вала на прочность 26
5.4 Расчет вала на жесткость 27
6 Расчет подшипников 31
Заключение 34
Список литературы 35
