Разработка участка по ремонту и диагностике топливных форсунок

Воронежский государственный лесотехнический университет им. Г. Ф. Морозова
Кафедра ПРЭМ
Курсовой проект по дисциплине «Техническая эксплуатация л.з и л.х машин»
На тему: «Проект РММ с разработкой участка по ремонту и диагностике топливных форсунок»
Воронеж 2018

Исходные данные РММ, диагностический участок, технологический процесс, диагностический стенд

Результатами выполнения работы являются: расчет производительности; расчет годового фонда рабочего времени, определение основных работ по проведению ТО-2, ТО-3, СО; проектирование предприятия и участка; проведен патентный анализ.

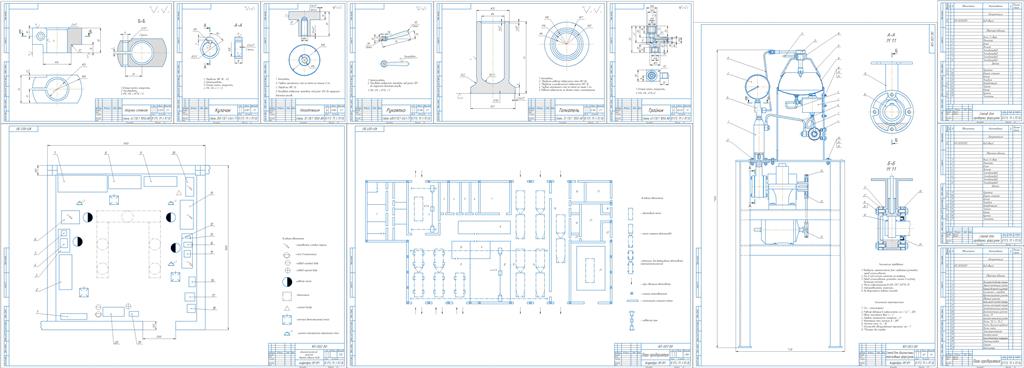

Графическая часть содержит чертежи участка, РММ, стенда и деталировку со спецификацией

Введение 5
1. Проектирование технологического процесса и подбор машин 6
1.1 Расчет количества машин 16
2. Планирование технико-экономических показателей использования машин 18
3. Определение объемов работ по проведению ТО и ТР 21
4. Годовой фонд рабочего времени 26
5. Расчет количества постов для технических обслуживаний и ремонтов 27
6. Расчет площади участка………………………………………………………29
7. Патентный анализ……………………………………………………………. 31
Заключение 50
Библиографический список 51

Состав: Участок (СБ), РММ (ВО), Деталировка (втулка стяжная, кулачок, направляющая, рукоять, толкатель, тройник), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Разработка участка по ремонту и диагностике топливных форсунок

КУРСЯК/
КУРСЯК/ДЕТАЛИРОВКА/
КУРСЯК/ДЕТАЛИРОВКА/Втулка стяжная.cdw
КУРСЯК/ДЕТАЛИРОВКА/Кулачок.cdw
КУРСЯК/ДЕТАЛИРОВКА/Направляющая.cdw
КУРСЯК/ДЕТАЛИРОВКА/Рукоятка.cdw
КУРСЯК/ДЕТАЛИРОВКА/Толкатель.cdw
КУРСЯК/ДЕТАЛИРОВКА/Тройник.cdw
КУРСЯК/Диагностич. участок.cdw
КУРСЯК/ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.docx
КУРСЯК/Производственный корпус.cdw
КУРСЯК/СПЕЦИФИКАЦИИ/
КУРСЯК/СПЕЦИФИКАЦИИ/СПЕЦИФИКАЦИЯ к диагн. участку.doc
КУРСЯК/СПЕЦИФИКАЦИИ/Спецификация к плану предприятия.spw
КУРСЯК/СПЕЦИФИКАЦИИ/Спецификация к стенду диагностическому.spw
КУРСЯК/Чертеж общего вида оборудования.cdw
