Деталь представляет собой рычаг, который непосредственно изготавливается вместе с шлицевым валом.
Данный чертёж поделен на две части.

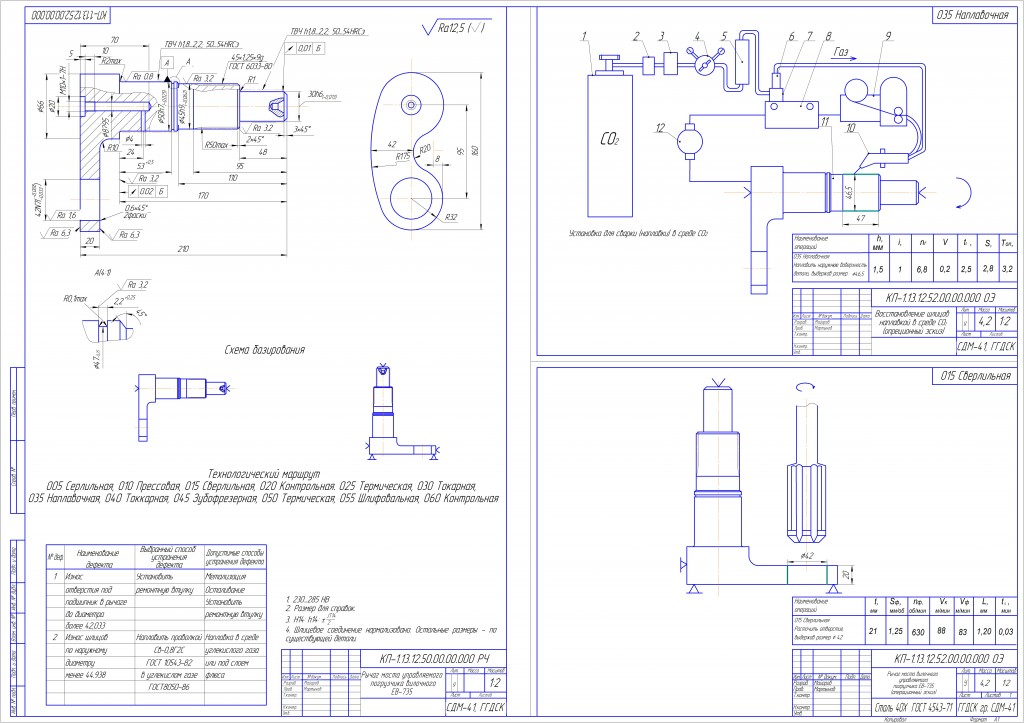

В первой части чертежа указаны непосредственно чертёж самого вала вилочного погрузчика ЕВ-735, схемы базировки детали при выполнении технологических операций, а тажке таблица дефектов с приведёнными способами их устранения.
Вторая часть чертежа состоит из двух ремонтных эскизов, в зависимости от дефекта
