3D Модель вагон-хоппер 19-9950

0
20
1375
11
2

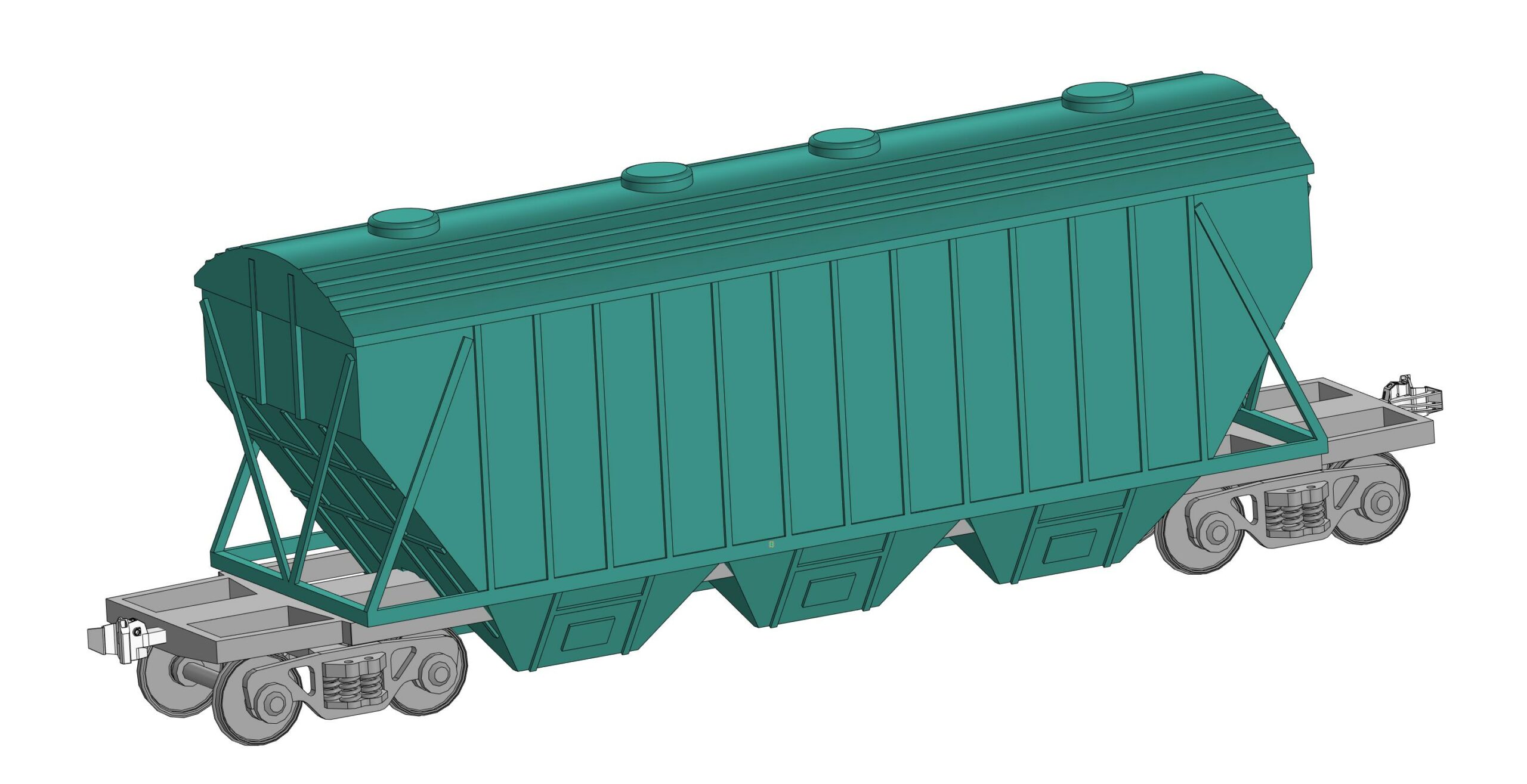

Четырехосный вагон-хоппер модели 19-9950, предназначен для перевозки по магистральным железнодорожным путям с шириной колеи 1520 мм. пищевых сыпучих грузов, требующих укрытия от атмосферных осадков.
Грузоподъёмность: 70.5 т
Объём: 105.0 м.куб
Тара вагона (максимальная): 23.5 т
Ширина колеи: 1520 мм
База вагона: 10500 мм
Длина по осям автосцепок: 14720 мм
Длина по раме: 13500 мм
Высота от уровня головки рельса: 4800 мм
Максимальная ширина: 3250 мм
Высота автосцепки от уровня головки рельса: 1040..1080 мм



Дата
22.04.2020
Язык
Русский
Состав
3D Сборка, габаритная модель
Софт
КОМПАС-3D 18.1 Как открыть?
Содержимое архива
  • Бункер вагона.m3d
  • Рама зерновоза.m3d
  • Автосцепка.m3d
  • Вагон зерновоз.a3d
  • Колесная пара.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 2
user-avatar
16.08.2024 в 12:51

Немного кривоватая модель - расстояние между осями колесных пар должно быть 1850, а по факту - 1832,94... Но база вагона верная - 10500мм.

user-avatar
30.08.2024 в 20:45

Согласен, модель грубовата, но общие размеры сохранены. Модель делал для визуализации вагонов в большой сборке, где куча оборудования, и поэтому делал ее максимально простой и с минимальным количеством деталей.
