Электровоз контактный К-14 предназначен для транспортирования составов по подземным выработкам шахт и рудников с уклоном до 0,005 и радиусами закругления рельсовых путей не менее 18 м., в которых действующими правилами безопасности разрешена эксплуатация контактных электровозов.
Жесткая база, мм 1700
Номинальное напряжение на токоприемнике, В 250
Скорость при часовом режим, км/ч 12,8
Мощность электродвигателей в часовом режиме, кВт 2х45
Тяговое усилие в часовом режиме, кН 25
Ширина колеи, мм 750,900
Клиренс (дорожный просвет), мм 90
Наружный диаметр бандажа, мм 680
Производительность компрессора, л/мин 400
Рабочее давление воздуха в пневмосистеме, МПа 0,45
Размеры: 5210 x 1350 x 1650
Вес: 14000
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Актуальная 3D-модель рамы электровоза КР14

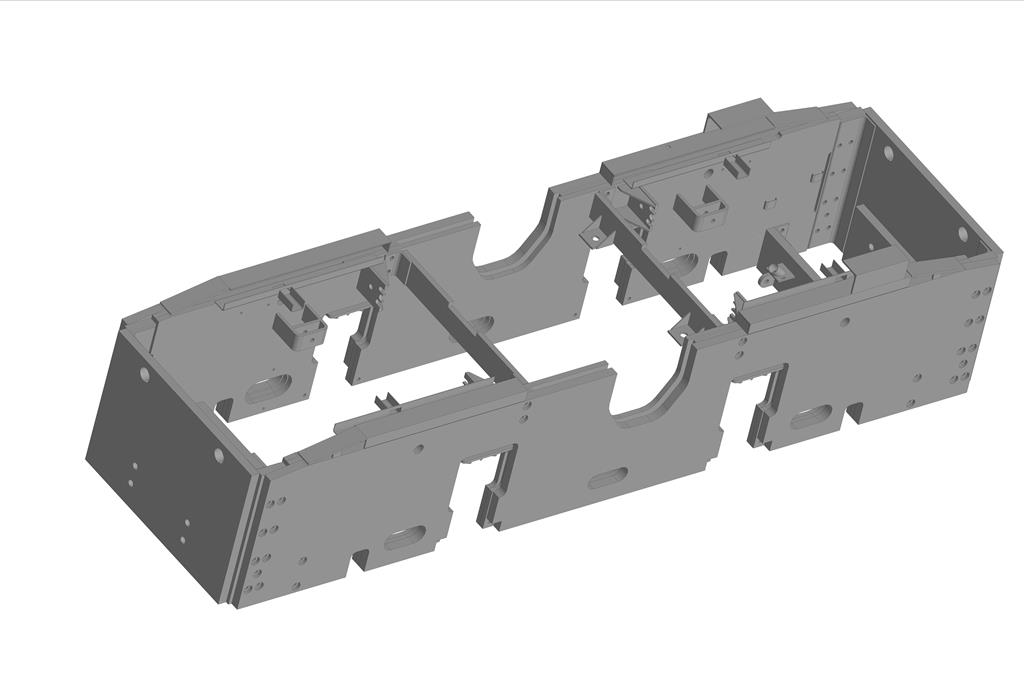

Актуальная 3D-модель рамы электровоза КР14
0
3
284
2
12
200
Автор
Alexander872408
Дата
26.03.2021
Язык
Русский
Состав
Модель в формате *.STEP
Софт
Другая *.STEP
Содержимое архива
-
Рама КР14 2020.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
12
Чтобы оставить комментарий, необходимо войти
Не может быть. отверстия. лобовине только я так делал.
С моих файлов))) Мы же у вас заказывали
Ваша модель сильно отличается от факта изготовления,
Здравствуйте, есть КД только на раму. А так это же 3D-модель... с нее можно и КД сделать.
А вы не работали в Хотьково?
Работал
Значит мою работу выложил)))
Нет, это целиком и полностью спроектированная модель мной
К сожалению, нет
Доброго времени суток! А есть ли КД на данный электровоз (хотя бы на уровне металлоконструкций кузова и кабины)? Заранее благодарен за ответ!
Есть КД почти на весь электровоз
Есть ли у вас тормозные цилиндры от данного электровоза?
