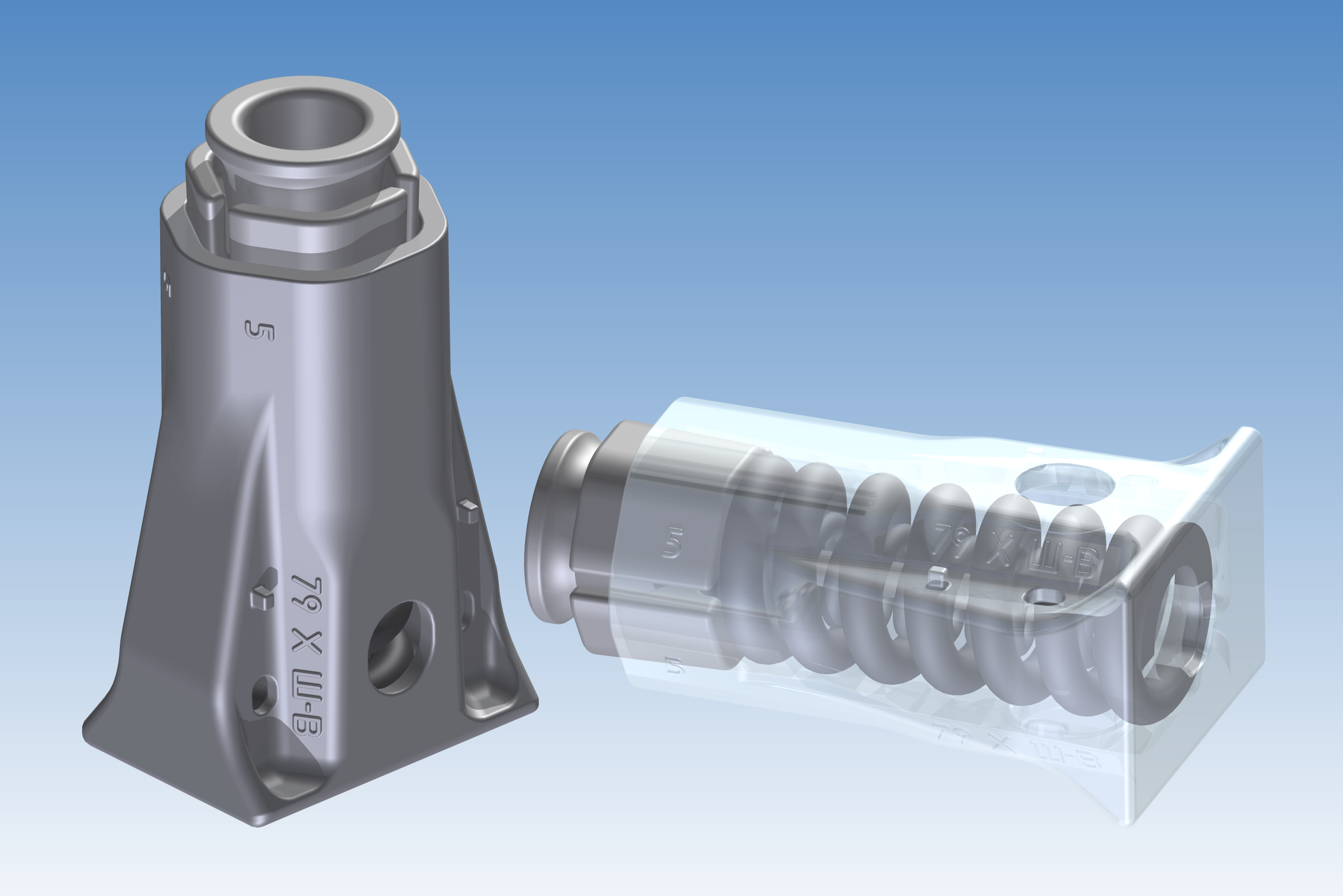

106.02.000-2 Аппарат поглощающий Ш-2-В-90 является элементом установки автосцепного устройства. Предназначен для поглощения энергии удара и уменьшения продольных растягивающих и сжимающих усилий, передающихся через автосцепку на раму кузова вагона. Аппарат поглощающий Ш-2-В-90 относится к классу Т0 по степени абсорбции энергии, – энергоемкость 60 кДж (после приработки). Максимальный рабочий ход – 90 мм.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Аппарат поглощающий Ш-2-В-90
Аппарат поглощающий Ш-2-В-90
0
2
130
2
0
50
Автор
kimek2006
Дата
25.02.2024
Язык
Русский
Состав
Две 3D сборки с историей построения всех деталей в двух степенях подробности, - стандартная детализация (с указанием всех радиусов и фасок) и [EC] (стандартная детализация с обязательной маркировкой литых деталей). Дополнительно 3D сборки представлены в формате STEP.
Софт
Inventor 2014
Как открыть?
Содержимое архива
-
Step
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90 [EC].stp
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90.stp
-
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90 [EC].iam
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90 [EC].ipj
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90.iam
-
106.02.000-2 Аппарат поглощающий Ш-2-В-90.ipj
-
106.02.001-3 Корпус поглощающего аппарата [EC].ipt
-
106.02.001-3 Корпус поглощающего аппарата.ipt
-
106.02.002-2 Конус нажимной.ipt
-
106.02.003-2 Клин фрикционный.ipt
-
106.02.005-2 Пружина наружная.ipt
-
106.02.006-2 Пружина внутренняя.ipt
-
106.02.007-2 Болт стяжной.ipt
-
106.02.011-0 Гайка.ipt
