Чертежи железнодорожных цистерн

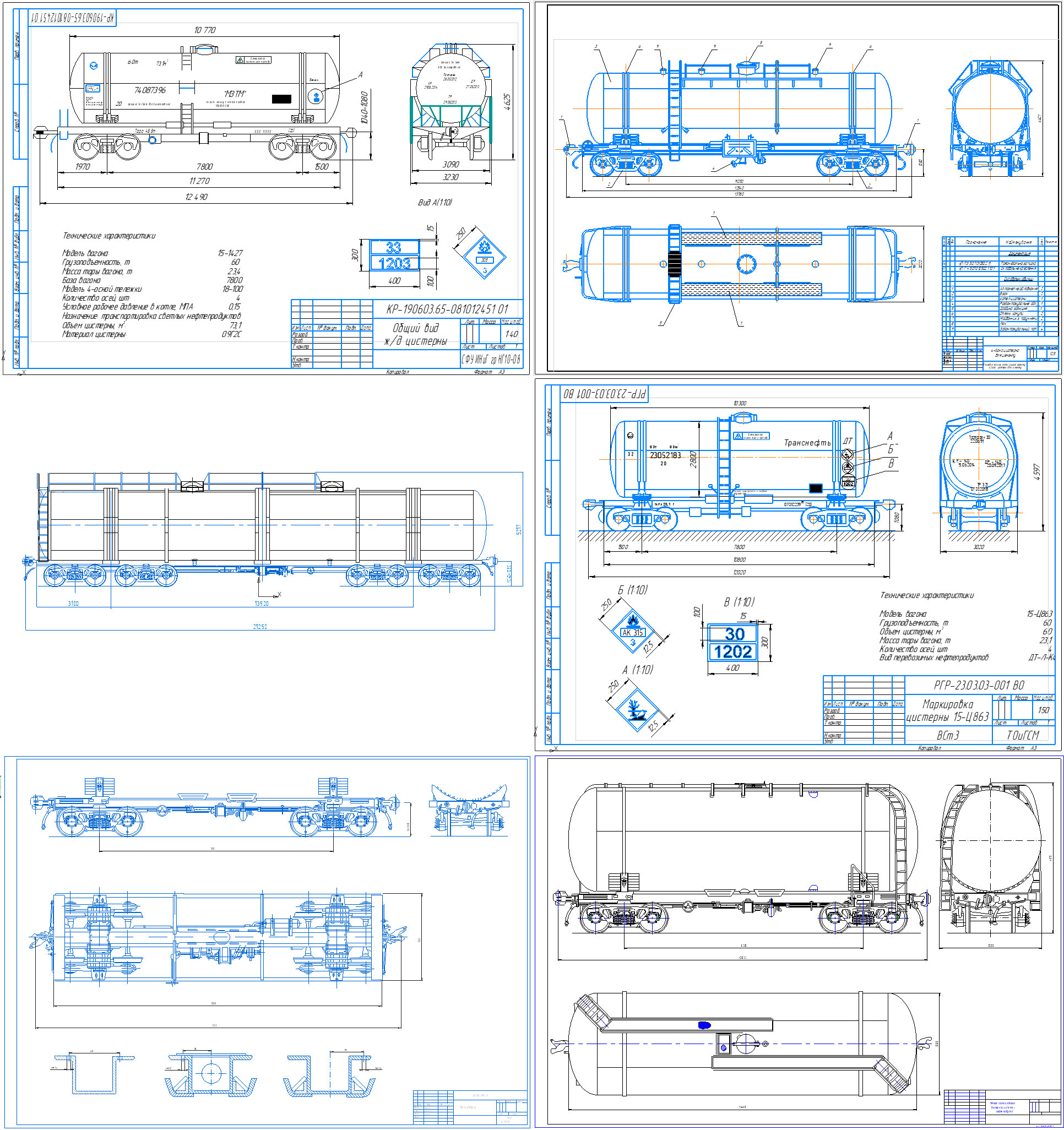

Сборник чертежей на тему железнодорожные цистерны. В архиве вы найдете чертежи 15-1427-2, 15-1500, 15-Ц853 (четырехосная цистерна для цемента), 15-Ц863, Четырехосная цистерна для перевозки светлых нефтепродуктов, Рама цистерны. Бонусом Фронт слива-налива нефтебазы и гентплан. Чертежи студенческие.

Технические характеристики 15-1427
Модель вагона: 15-1427
Грузоподъемность, т: 60
Масса тары вагона, т: 23,4
База вагона: 7800
Модель 4-осной тележки: 18-100
Количество осей, шт: 4
Условное рабочее давление в котле, МПА: 0,15
Назначение: транспортировка светлых нефтепродуктов
Объем цистерны, м: 73,1
Материал цистерны: 09Г2С

Технические характеристики 15-Ц863
Модель вагона 15-Ц863
Грузоподъемность, т 60
Объем цистерны, м 60
Масса тары вагона, т 23,1
Количество осей, шт 4
Вид перевозимых нефтепродуктов ДТ-Л-К4
