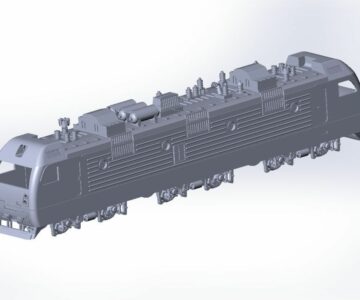

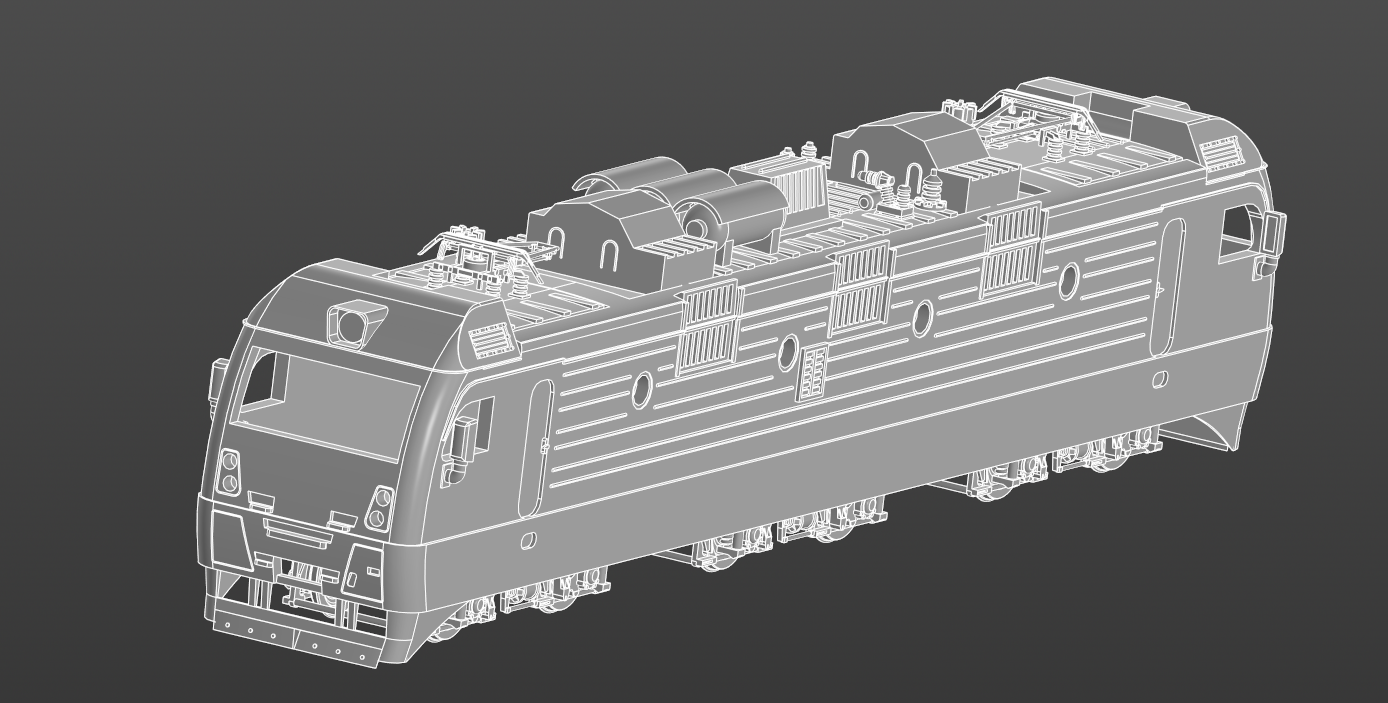

3д твердотельная модель электровоза переменного тока ЭП1М, в масштабе 1 к 100, 34 детали, изначальные размеры брал из сети интернет, используется в качестве стендовой модели.
