Конкурс асов
3D-моделирования 2018

Форсунка для смазки гребней колёсных пар локомотивов ТГМ4

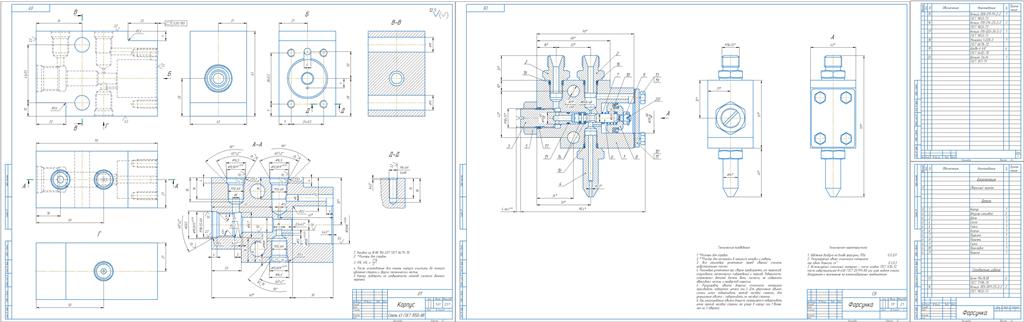

Форсунка предназначена для дозированного нанесения смазки на гребень (реборду) колеса локомотива. Чертёж разрабатывался около месяца. Идея конструкции позаимствована из руководства по эксплуатации автоматического гребнесмазывателя АГС8. В металле форсунка ещё не изготавливалась, но в её работоспособности сомнений нет. Кроме общего вида и спецификации, прилагаю ещё чертёж корпуса форсунки, так как он довольно сложный.

Состав: Сборочный чертёж (СБ), Спецификация, Деталировка (корпус форсунки) Язык документа

Софт: КОМПАС-3D 11 SP1
