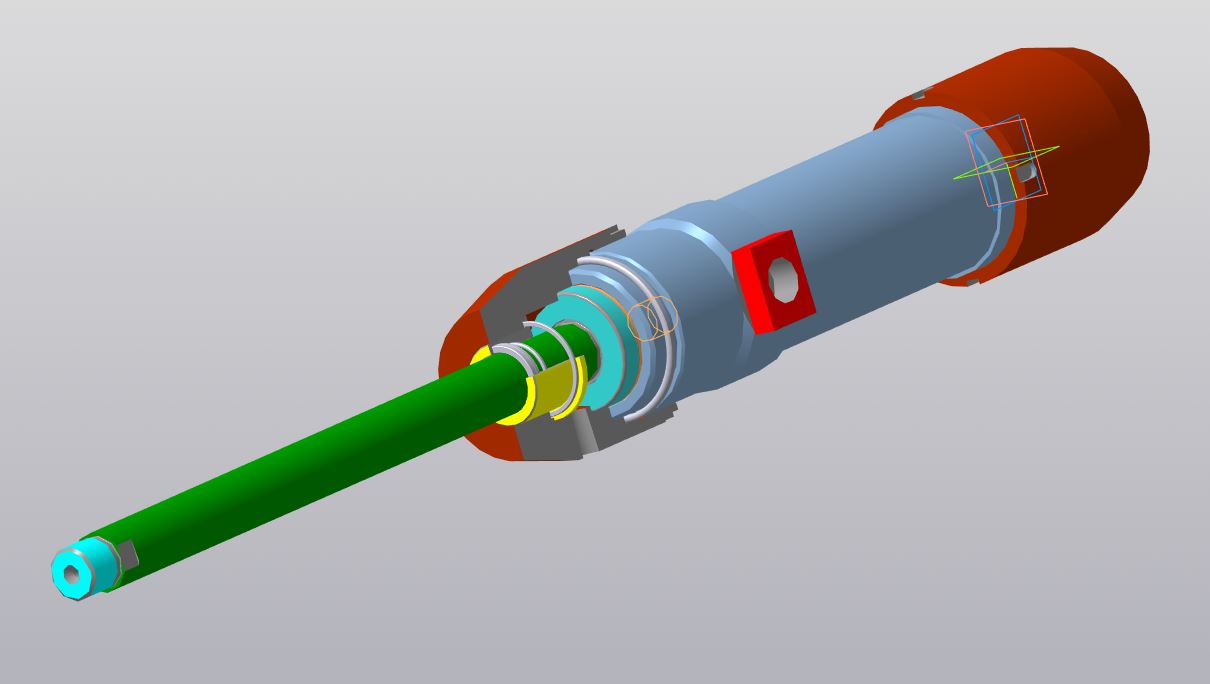

Гидроцилиндр комбинированный переднего хода

Объёмный гидродвигатель возвратно-поступательного движения, применяется для текущего ремонта и содержания путей железнодорожного транспорта
Ход штока - 400мм
Диаметр поршня - 80мм
Гидроцилиндр предназначен для работы на минеральных маслах 2-го класса чистоты жидкостей по ГОСТ 17216-71 и вязкостью от 20 до 50 мм²/с. (сСт.) при температуре окружающей среды от -5 до +60 С.
Рабочее давление до 10 МПа., скорость передвижения поршня до 0,5 м/с.Максимальное расчетное усилие на штоке - 5030 кгс.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16SP1

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Гидроцилиндр комбинированный переднего хода

Втулка 2.m3d
Втулка.m3d
Кольцо 1.m3d
Кольцо 2.m3d
Крышка глухая.a3d
Крышка глухая.m3d
Крышка проходная с крышкой.a3d
Крышка проходная.m3d
Крышка.m3d
Поршень в сборе.a3d
Стакан в сборе.a3d
Стакан.m3d
упор.m3d
Цилиндр 1.m3d
Цилиндр с поршнем.a3d
Цилиндр.m3d
Шток 1.m3d
Шток 2.m3d
Шток с поршнем.a3d
Шток.m3d
