Камера 295М.002 ТУ 3184-001-05744538-99

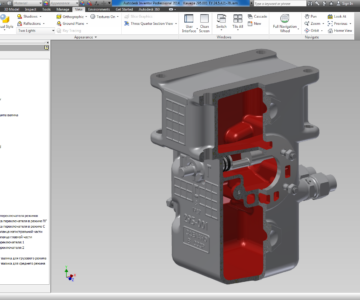

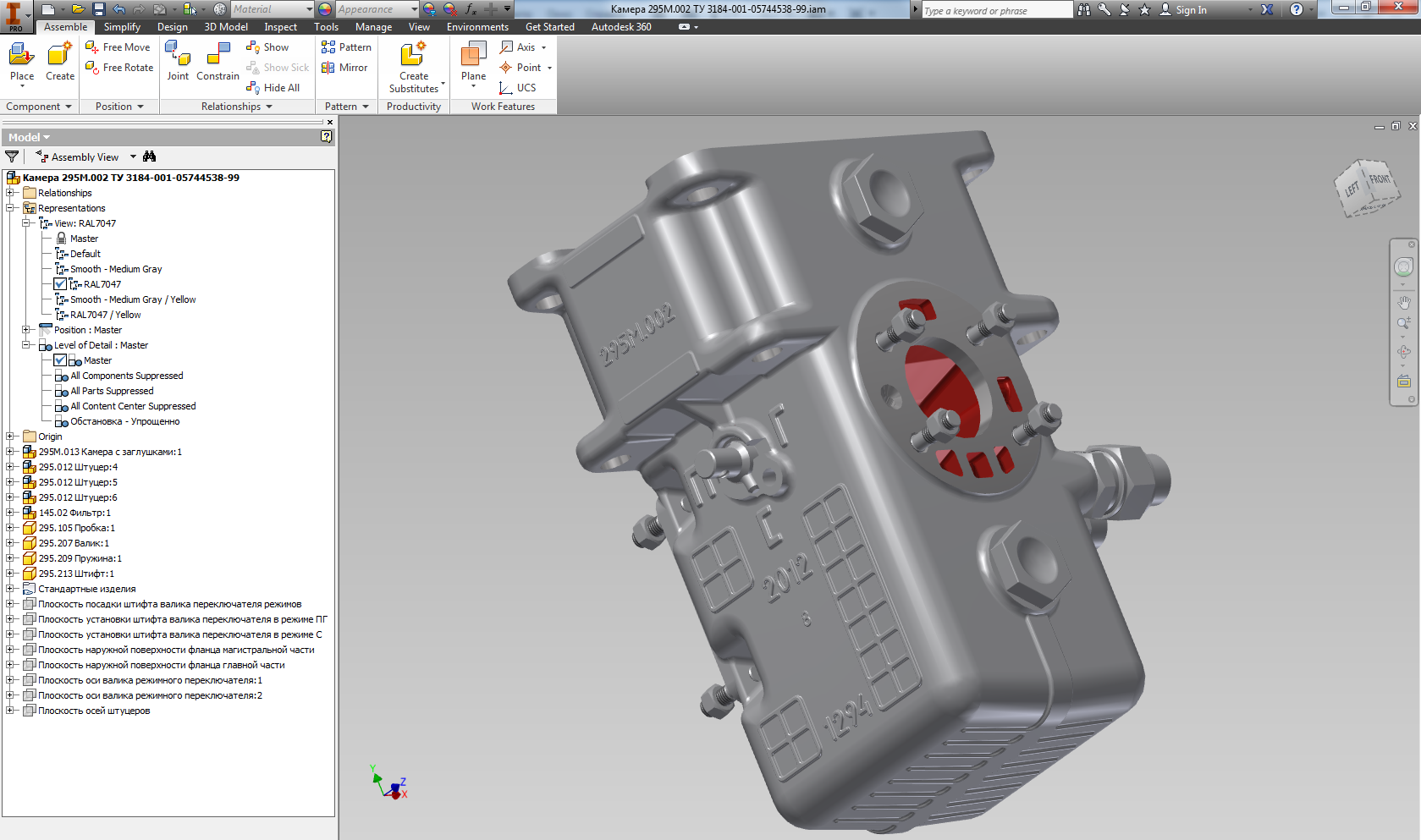

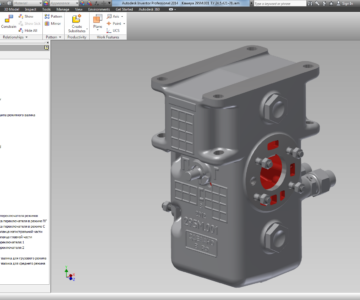

Камера 295М.002 ТУ 3184-001-05744538-99 является составной частью воздухораспределителя 483А, используемого на грузовом подвижном составе железных дорог. Назначение воздухораспределителя - обеспечение заданного режима торможения единицы подвижного состава. Воздухораспределитель состоит из трех частей, - главной, магистральной и камеры/камеры-кронштейна. Главная и магистральная части монтируются на камеру/камеру-кронштейн. Модель Камера 295М.002 - полноценная сборка с полным деревом построения всех деталей и узлов в масштабе 1:1. Исполнение Камера 295М.002-01 снабжено штуцерами (полумуфтами) для безрезьбового монтажа подводящих трубопроводов. Модель имеет две степени подробности выполнения, – стандартная детализация (с указанием всех радиусов и фасок, вплоть до 0,3 мм, иногда и менее) и [EC] (стандартная детализация, включая обязательную маркировку литых деталей, технологические элементы, оговоренные в КД и, по возможности, учитываются литейные уклоны)

Состав: Четыре 3D сборки с историей построения + четыре сборки в формате step

Софт: Inventor 2014

Файлы:

Каталог
Транспорт
Железнодорожный транспорт
Камера 295М.002 ТУ 3184-001-05744538-99

Камера 295М.002 ТУ 3184-001-05744538-99/

Камера 295М.002 ТУ 3184-001-05744538-99/145.02 Фильтр.iam

Камера 295М.002 ТУ 3184-001-05744538-99/145.02.01 Обойма наружная.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/145.02.02 Обойма внутренняя.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/145.02.03 Кольцо СП37-21-5 ГОСТ 6308-71.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/145.02.04 Набивка фильтра.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/145.02.05 Сетка фильтра.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.003-04 Кольцо.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.004-05 Шайба.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.008 Штуцер [EC].ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.008 Штуцер.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.009 Гайка.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/157.011 Ниппель.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/216-1497.01 Фильтр.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/216-1497.02 Обечайка.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/216.1497Е Обойма фильтра.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/216.1497С Фильтр.iam

Камера 295М.002 ТУ 3184-001-05744538-99/295.012 Штуцер [EC].iam

Камера 295М.002 ТУ 3184-001-05744538-99/295.012 Штуцер.iam

Камера 295М.002 ТУ 3184-001-05744538-99/295.105 Пробка.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.1497Д Сетка фильтра.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.206 Штуцер [EC].ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.206 Штуцер.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.207 Валик.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.208 Заглушка [EC].ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.208 Заглушка.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.209 Пружина.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.210 Прокладка.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.211 Гайка накидная [EC].ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.211 Гайка накидная.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.212 Наконечник.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295.213 Штифт.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295М.013 Камера с заглушками [EC].iam

Камера 295М.002 ТУ 3184-001-05744538-99/295М.013 Камера с заглушками.iam

Камера 295М.002 ТУ 3184-001-05744538-99/295М.202 Камера [EC].ipt

Камера 295М.002 ТУ 3184-001-05744538-99/295М.202 Камера.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/ReadMe.txt

Камера 295М.002 ТУ 3184-001-05744538-99/Step/

Камера 295М.002 ТУ 3184-001-05744538-99/Step/Камера 295М.002 ТУ 3184-001-05744538-99 [EC].stp

Камера 295М.002 ТУ 3184-001-05744538-99/Step/Камера 295М.002 ТУ 3184-001-05744538-99.stp

Камера 295М.002 ТУ 3184-001-05744538-99/Step/Камера 295М.002-01 ТУ 3184-001-05744538-99 [EC].stp

Камера 295М.002 ТУ 3184-001-05744538-99/Step/Камера 295М.002-01 ТУ 3184-001-05744538-99.stp

Камера 295М.002 ТУ 3184-001-05744538-99/Гайка М12-6H.5 ГОСТ 5915-70.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002 ТУ 3184-001-05744538-99 [EC].iam

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002 ТУ 3184-001-05744538-99 [EC].ipj

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002 ТУ 3184-001-05744538-99 [EC].png

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002 ТУ 3184-001-05744538-99.iam

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002 ТУ 3184-001-05744538-99.ipj

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002-01 ТУ 3184-001-05744538-99 [EC].iam

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002-01 ТУ 3184-001-05744538-99 [EC].ipj

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002-01 ТУ 3184-001-05744538-99.iam

Камера 295М.002 ТУ 3184-001-05744538-99/Камера 295М.002-01 ТУ 3184-001-05744538-99.ipj

Камера 295М.002 ТУ 3184-001-05744538-99/Колпачок 216-1497.iam

Камера 295М.002 ТУ 3184-001-05744538-99/Кольцо 027-033-36-2-3 ГОСТ 9833-73.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/Кольцо 036-040-25-2-3 ГОСТ 9833-73.ipt

Камера 295М.002 ТУ 3184-001-05744538-99/Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor.pdf

Камера 295М.002 ТУ 3184-001-05744538-99/СТ157.030 Фильтр-полумуфта СТ157-3 [EC].iam

Камера 295М.002 ТУ 3184-001-05744538-99/СТ157.030 Фильтр-полумуфта СТ157-3.iam

Камера 295М.002 ТУ 3184-001-05744538-99/Шпилька М12-8gх35.46 ГОСТ 22034-76.ipt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
