Колесная пара для колеи шириной 940мм

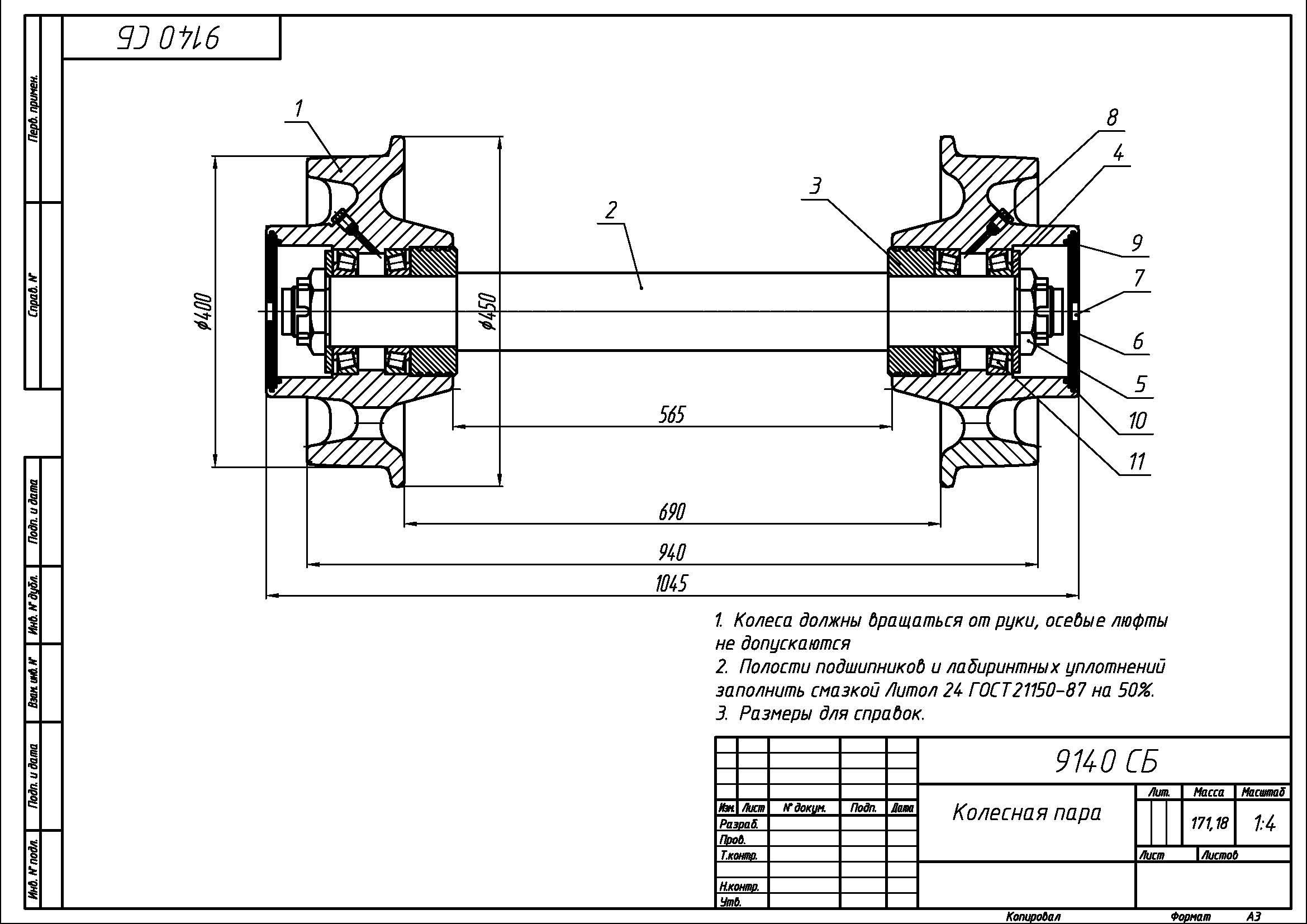

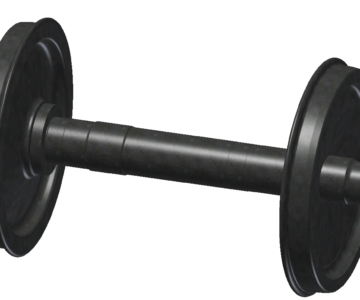

Колесная пара для колеи шириной 940мм с деталировкой и спецификацией. Состоит из двух колес с диаметром катания 400мм и оси с креплениями, подшипниками и уплотнениями. 3D выполнено в КОМПАС, чертежи в DWG

Состав: Сборочный чертеж, спецификация, чертежи и 3D модели деталей

Софт: AutoCAD 2007

Файлы:
кольцолаб.m3d
ось.m3d
пара колесная 940.dwg
колесо.m3d
крышка.m3d
войлок.m3d
гайка.m3d
ручка.m3d
шайба.m3d
пробка.m3d
