Корпус челюстной буксы грузового вагона

298

32714

3D модель Корпус челюстной буксы грузового вагона

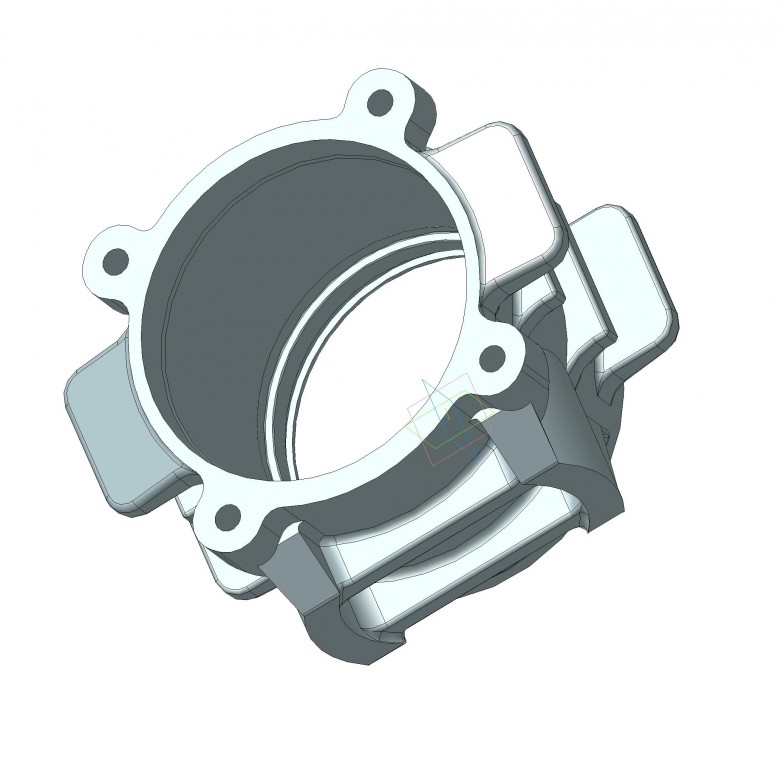

Корпус буксы предназначен для размещения элементов буксового узла и смазки. Модель импортирована, без истории построения, выполнена поверхностями.

3D Модели букса вагона" Ж/Д

Автор

Gulmira Gabdullina

Дата

20.06.2013

Язык

Русский

Состав

3D модель

Софт

КОМПАС-3D 14 Как открыть?

Содержимое архива

КОРПУС БУКСЫ TMB 54.00.00.000 (100.10.014-0)
- КОРПУС БУКСЫ TMB 54.00.00.000 (100.10.014-0).pdf
- КОРПУС БУКСЫ TMB 54.00.00.000 (100.10.014-0).m3d
- КОРПУС БУКСЫ TMB 54.00.00.000 (100.10.014-0).jpg

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
